PDF图纸转CAD的3种方法及比例校准指南
本文提供将PDF图纸转换为CAD格式的三种实操方法：利用极轻PDF导出高清图片作为参照底图，或通过Zamzar、Online Converter直接转换矢量格式。重点涵盖工具入口、操作步骤及转换后必须进行的比例校准与线条校验，适用于需参考底图或直接编辑矢量线条的场景。
本文提供将PDF图纸转换为CAD格式的三种实操方法：利用极轻PDF导出高清图片作为参照底图，或通过Zamzar、Online Converter直接转换矢量格式。重点涵盖工具入口、操作步骤及转换后必须进行的比例校准与线条校验，适用于需参考底图或直接编辑矢量线条的场景。
在将PDF导入CAD前，需明确需求：是仅作为参考底图，还是转换为可编辑的DWG/DXF矢量线条。以下三种方法分别对应不同需求，并附带比例校准与线条校验要点。
方法一：使用极轻PDF导出图片作为参照底图
极轻PDF（pdf.cn）目前无直接输出CAD格式的工具，但可通过其“PDF转图片”功能导出高清图纸，在CAD中作为参考底图使用。此方法不生成可编辑的矢量线条。
操作步骤

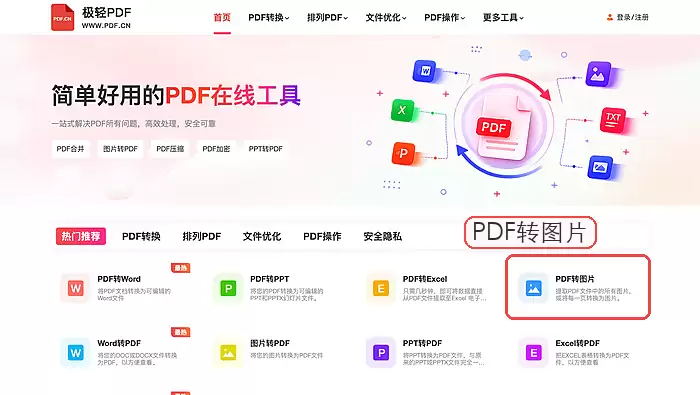

- 进入工具：访问极轻PDF首页，点击「PDF转图片」功能。

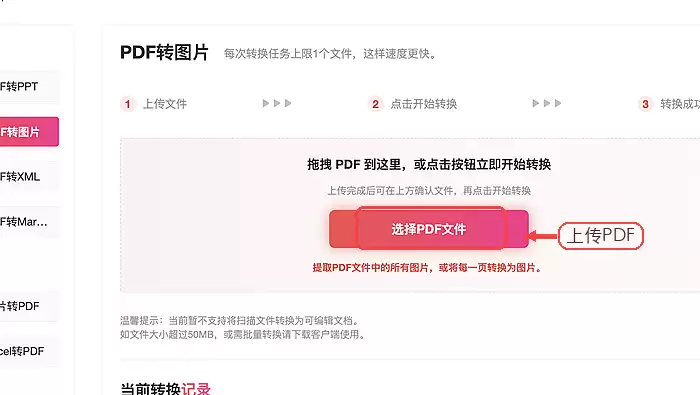

- 上传文件：选中需转为参照底图的PDF文件并上传。
- 确认状态：核对上传的文件名和总页数，确保文件无误。
- 执行转换：点击转换按钮，等待系统导出高清图片。
- 导入CAD：下载图片后，在CAD中选择“附着参照”导入。利用图纸上已知的标注尺寸校准比例即可使用。
方法二：使用Zamzar转换矢量格式
Zamzar支持将PDF直接转换为CAD格式，适用于需要编辑矢量线条的场景。
操作步骤
- 上传文件：访问Zamzar转换页面，上传PDF图纸。
- 选择格式并下载：在输出格式列表中选择所需的CAD格式，转换完成后下载文件，并用CAD软件打开检查内容。
方法三：使用Online Converter转换
Online Converter提供另一种PDF转CAD的在线解决方案。
操作步骤
- 选择文件：访问转换页面，上传PDF图纸。
- 转换并下载：设置输出格式后点击转换，下载结果并重点检查图层和线条是否异常。
转换后必须检查的项
无论采用哪种方法，转换后均需进行以下校验：
- 比例校准：使用图纸上标注的已知尺寸核对整体比例。
- 线条与图层检查：逐个检查圆弧、文字、填充和图层是否错乱，确认无断线问题。
- 扫描版限制：扫描版PDF通常只能转出栅格底图，无法自动还原为可直接编辑的矢量CAD图纸。
