天正暖通怎么生成系统图
做暖通设计的你，有没有过画完cad平面图，对着空白的系统图抓瞎？手动描管线、对点位、标管径，熬一两个小时出来还容易出现编号错、管线对不上的问题，拖慢整个出图进度。其实天正暖通早就自带了“平面图转系统图”的懒人功能，只要操作步骤对，新手也能十几分钟生成一张准确的系统图，接下来一步步说清全流程。第一步：
做暖通设计的你，有没有过画完cad平面图，对着空白的系统图抓瞎？手动描管线、对点位、标管径，熬一两个小时出来还容易出现编号错、管线对不上的问题，拖慢整个出图进度。其实天正暖通早就自带了“平面图转系统图”的懒人功能，只要操作步骤对，新手也能十几分钟生成一张准确的系统图，接下来一步步说清全流程。
第一步：转图前先做准备，给平面图“排坑”

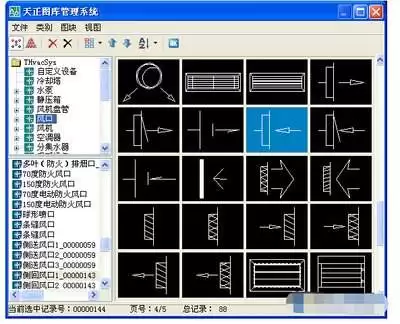

很多人转系统图出错，其实不是功能不好用，是前期没做准备。首先要确认，平面图里的给回水管、散热器、风机盘管、立管这些构件，都是用天正暖通的工具绘制的，纯cad手绘的线条没法被识别，要是有外来图纸，可以先用天正的“管线转换”功能把普通线转成天正可识别管线。接下来检查所有构件参数：立管编号有没有重复漏标、设备规格有没有填错、管线连接处有没有断开，用天正的“管线整理”功能走一遍，确认所有连接没问题再开始下一步，避免转完再大面积修改。
第二步：触发功能框选，调整生成参数
前期检查无误后，在天正暖通左侧功能栏找到“系统绘制”选项卡，点击其中的“平面图转系统图”命令。接着，按照命令行提示，框选需要生成系统图的全部平面图范围，选好后按下回车确认。随后会弹出参数设置框，这里有几个关键设置需要注意：比例要与平面图一致，通常常用1:100或1:150；生成方式根据项目类型选择，多层住宅项目选“按楼层生成”，大空间公装可按立管生成；一定要勾选“自动标注管径”和“自动匹配设备编号”这两个选项，这样能为你节省一半的后期修改时间。确认参数后点击确定，软件便会自动生成系统图框架。
第三步：微调细节，完成出图
自动生成的系统图并非十全十美，仅需稍作调整：首先处理管线交叉，软件会自动打断交叉管线，若个别位置不准确，手动拖动调整即可；接着核对设备数量、立管编号，与平面图仔细核对一遍，错漏之处直接修改；若遇到复杂大项目，可分区生成后再拼接，以避免软件卡顿。最后调整整个系统图的整体位置，删除多余的辅助线，补上图名和比例，如此便大功告成了。
整个流程下来，哪怕是几十户的住宅项目，也能在20分钟内搞定，比手绘效率高了好几倍，还能避免人工犯错的问题，把熬大夜的时间省出来，它不香吗？（字数779）
