苹果iPhone相机防抖专利公示:机械校正保持画面水平
苹果一项相机防抖专利公示,通过物理方式让图像传感器反向旋转,从源头校正画面倾斜。核心结构包括物镜、传感器、可旋转框架及音圈电机,驱动传感器绕光轴反向转动,抵消相机滚动带来的歪斜,实现稳定水平拍摄。
苹果最近拿到的一项相机防抖专利,让人忍不住多看了几眼——它不再依赖传统的后期裁剪和旋转校正,而是直接通过物理方式让图像传感器“动起来”,从源头上摆正画面。想象一下,当你抬手拍照时,手腕轻微一转,镜头跟着晃了一下,但相机内部却悄悄发生了另一场相反方向的旋转,最终呈现在你眼前的依然是一条稳稳的水平线。

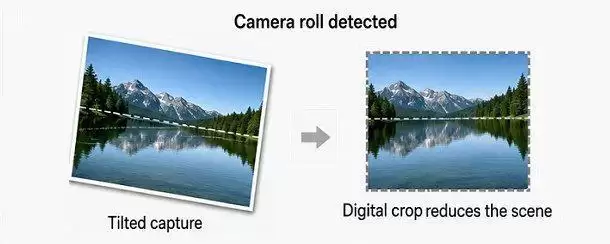

这个专利核心要解决的问题,叫做“相机滚动”(Camera Roll)。简单说,就是相机绕着自己光轴转了一个小角度,导致画面里的地平线歪了,垂直物体也斜了。这几乎是每个人都会遇到的小困扰,尤其手持拍摄时,手腕不经意的一抖,照片就带上了“歪斜感”。

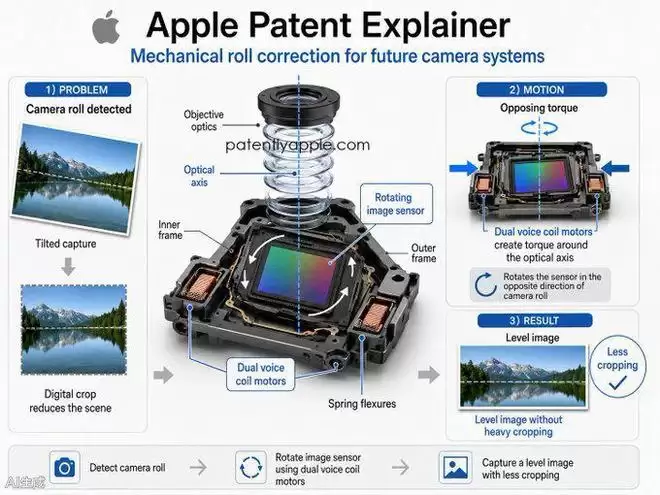

过去,大多数手机靠软件算法或光学防抖镜头组来修正,但苹果的想法更直接:让图像传感器本身在一个可旋转的框架上转起来。专利描述的核心结构包括物镜、图像传感器、支撑基板、可旋转框架、执行器和控制器。当相机外壳朝一个方向转动时,控制器立刻驱动传感器框架朝相反方向转动,正好抵消掉滚动带来的倾斜。这就像一个“反向跟随”机制,让图像传感器始终保持初始姿态。
驱动这个反方向旋转的动力,来自光轴两侧各一个音圈电机。每个电机包含磁体和线圈,通电后产生洛伦兹力。两个电机输出大小相等、方向相反的力,因为分别位于光轴两侧,自然形成一个扭矩,带动传感器基板绕光轴旋转。这种对称设计不仅效率高,还容易通过电流精确控制旋转角度。
支撑结构上,苹果采用了光学防抖支架,分为内框和外框。内框固定传感器基板和图像传感器,外框固定在相机外壳上,内外框之间通过弹簧状的柔性连接件相连。这个柔性件允许内框顺畅旋转,同时提供复位力,帮助控制器通过调节线圈电流,把传感器稳稳锁定在目标方向上。

当然,专利离量产还有一段距离,但方向已经很清晰:与其在拍摄后费力纠正,不如在硬件层面提前干预。这种物理旋转传感器的思路,或许会成为未来iPhone相机的标配,让“手抖党”也能轻松拍出横平竖直的好照片。
