开源图编辑库NebulaGraphVEditor的设计思路分享

本文首发于 NebulaGraph 公众号

NebulaGraph VEditor 是一个拥有高性能、高可定制的所见即所得图可视化编辑器前端库。

NebulaGraph VEditor 底层基于 SVG 绘图，它通过合理抽象代码结构以易于二次开发和自定义绘制，极适用于审批流，工作流，血缘关系，ETL 处理，图查询等图（Graph）和网络（Network）型拓扑信息的所见即所得编辑和预览场景。在 NebulaGraph 项目中，VEditor 轻松支持了图查询，图编辑，图建模，图结构，图路径展示等可视化场景。

在 NebulaGraph 中经过不断迭代、打磨之后，VEditor 已经相对完善，开源了相关代码。基于此，今天我就来为大家分享一下它的一些设计的思路与思考。

基本特性

• 高定制性的点，线形状，一切部件皆可定制
• 扁平，简单，直接的代码架构
• 小地图，磁吸线
• 各类快捷键支持
• 历史记录
• 轻量化，压缩前仅 160kb

设计理念

起初接触图编辑库，需求倒也不高，能实现定制与动画就够了。但在研究了众多业界的流程图库后，作为一名前端工程师，我实在难以对那些过度设计的架构、臃肿的接口以及复杂的类关系产生好感，这与我追求简单、精简、低耦合的代码理念背道而驰。于是，我最终决定自己手写一个轻量级的库，以满足各种业务场景的定制需求。VEditor的设计理念，就是要在可定制性和可理解性的基础上，让开发者使用起来更加便捷，减少学习各种API的成本，也减少对各类库的依赖。

技术架构

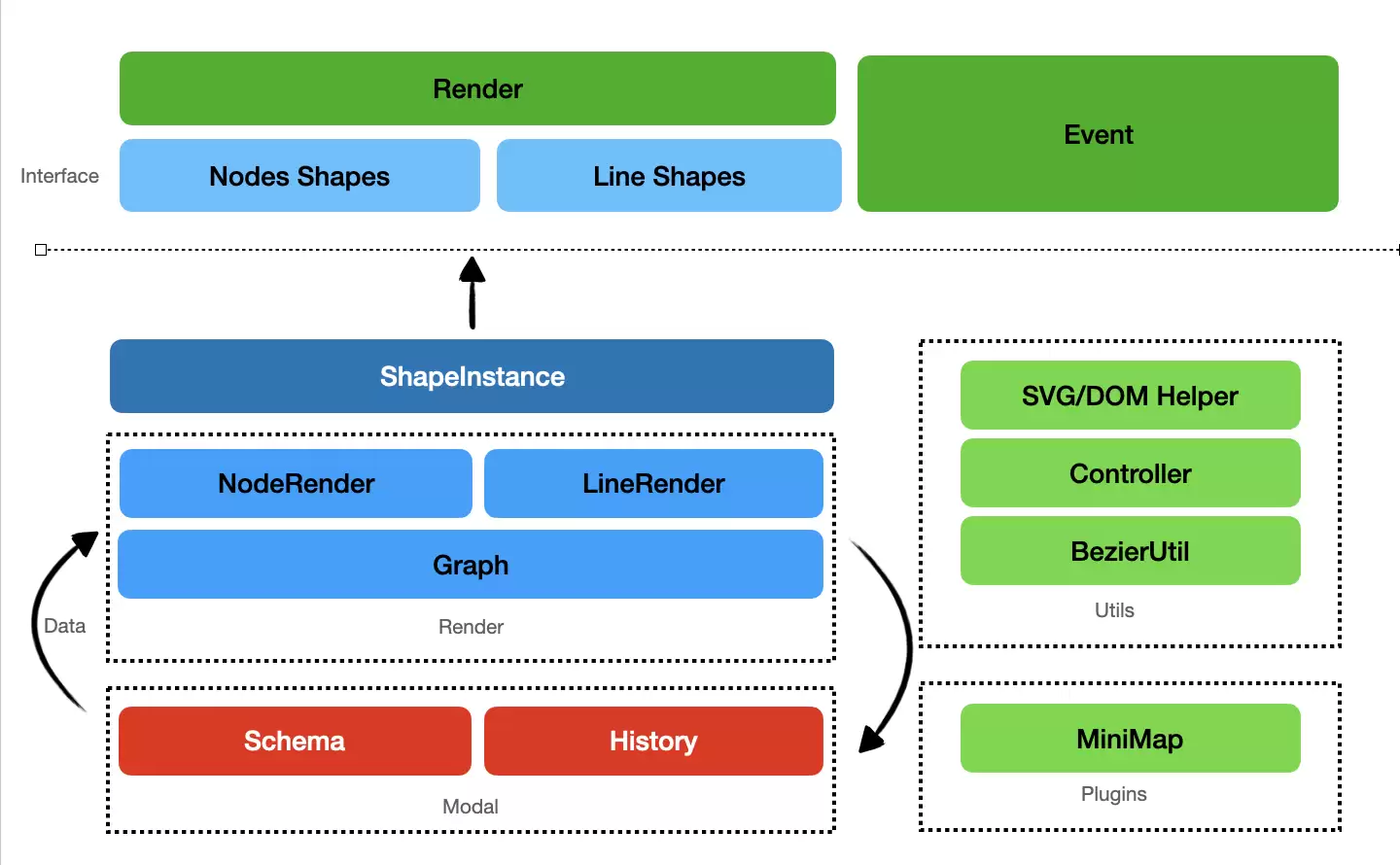

整体架构主要通过事件来做实体间的依赖管理，也建议主要通过事件来获取整个流程图的状态变化。

其中渲染流程为半自动渲染，改变流程图数据后需要手动触发渲染，其他状态下对画布进行操作会触发用户定义的 shape 渲染函数，完成自定义节点渲染节点或线渲染。

渲染实现

VEditor主体借助SVG来实现渲染，由于SVG采用声明式的使用方式，其内部结构全部外置且可见，这使得对其进行样式定制化变得极为容易。用户只需在外部直接重写相关的SVG样式就行，而且还能够直接操作SVGDOM来监听相关的鼠标事件，并为某些节点添加各类动画。

在形状渲染上，主要通过暴露出来的 Shape 接口注册用户的自定义渲染函数。从这个角度上来看，VEditor 可以基于任意使用渲染技术进行渲染，只要渲染接口返回 SVGDOM 即可，这个 DOM 可以是 SVGElement 或 ForeignObject 等。因此在使用 React 或 Vue 等虚拟 DOM 框架时，非常推荐用其管理 SVG 的渲染。甚至某些情况下可以包裹一个 Canvas 来渲染 WebGL 的节点，这非常大的拓展了业务中的定制性。

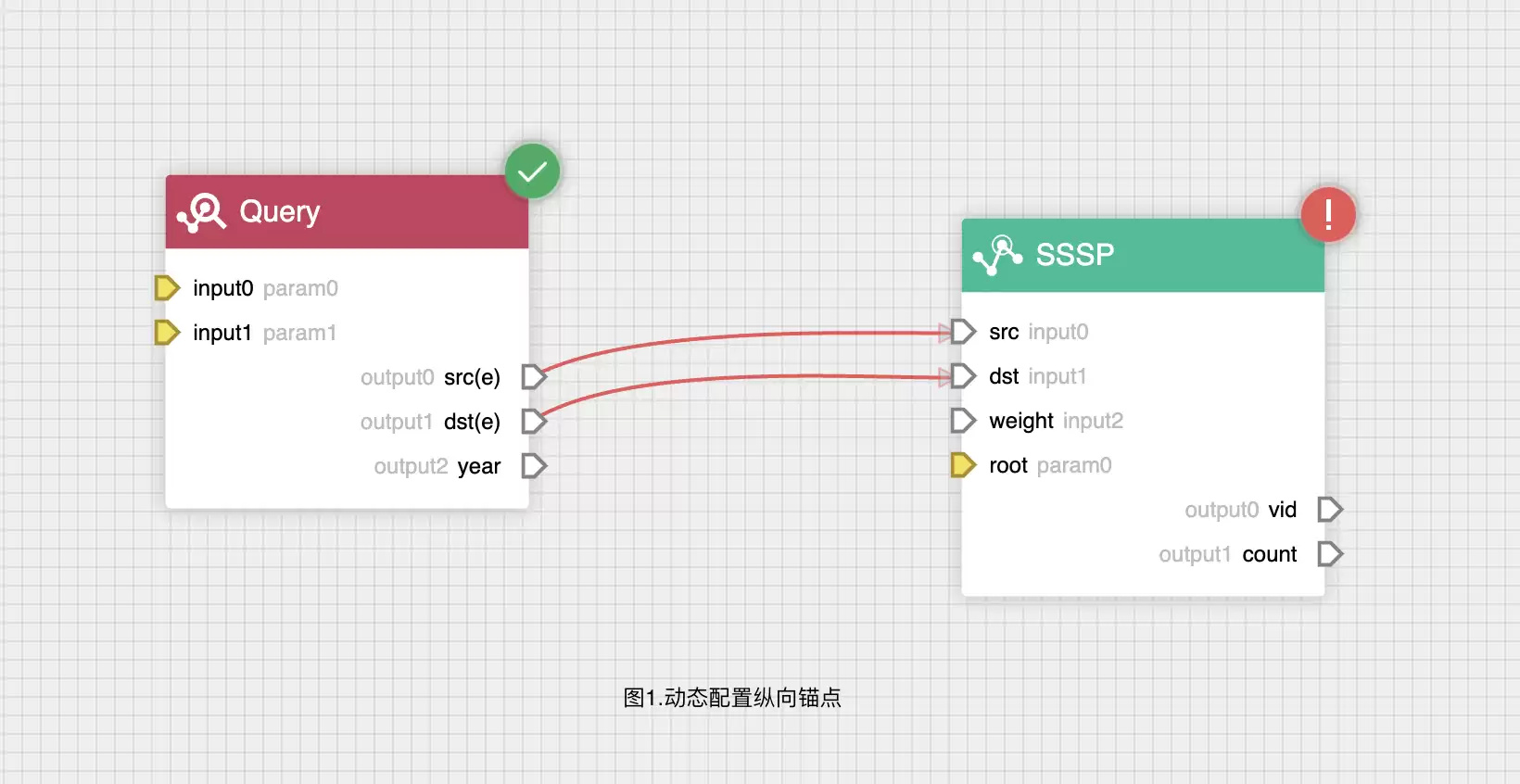

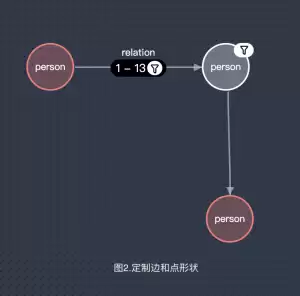

除了节点外，锚点及线也支持实现对应接口后注册为 Shape 的对象渲染，在我们的 Explorer 的实际业务中利用这个特点，实现了图计算流配置支持动态增删改算法参数锚点和TP查询输入输出锚点（图 1），以及图可视化查询中边的过滤，步数渲染（图 2)。也欢迎大家申请 Explorer 试用，体验下流程图相关功能，试用地址 https://nebula-graph.com.cn/products/explorer/

整体架构主要通过事件来做实体间的依赖管理，也建议主要通过事件来获取整个流程图的状态变化。

其中渲染流程为半自动渲染，改变流程图数据后需要手动触发渲染，其他状态下对画布进行操作会触发用户定义的 shape 渲染函数，完成自定义节点渲染节点或线渲染。

数据结构设计

VEditor 的数据结构和绝大部分的同类库类似，但不会破坏用户的对象引用，也就是在用户往节点或线的对象上挂载相关数据时，会对齐进行保留，这样会方便用户实现诸如节点配置，边配置等操作后将相关数据直接挂载到点数据上。因此历史记录的 Redo，Undo 等操作会将用户的数据当做快照一同存储下来。

{
    nodes:[{
        uuid:"uuid",
        type:"default",// shape类型
    }],
    lines:[{
        from:"uuid",
        to:"uuid",
        fromPoint:0,
        toPoint:0
    }]
}

性能设计

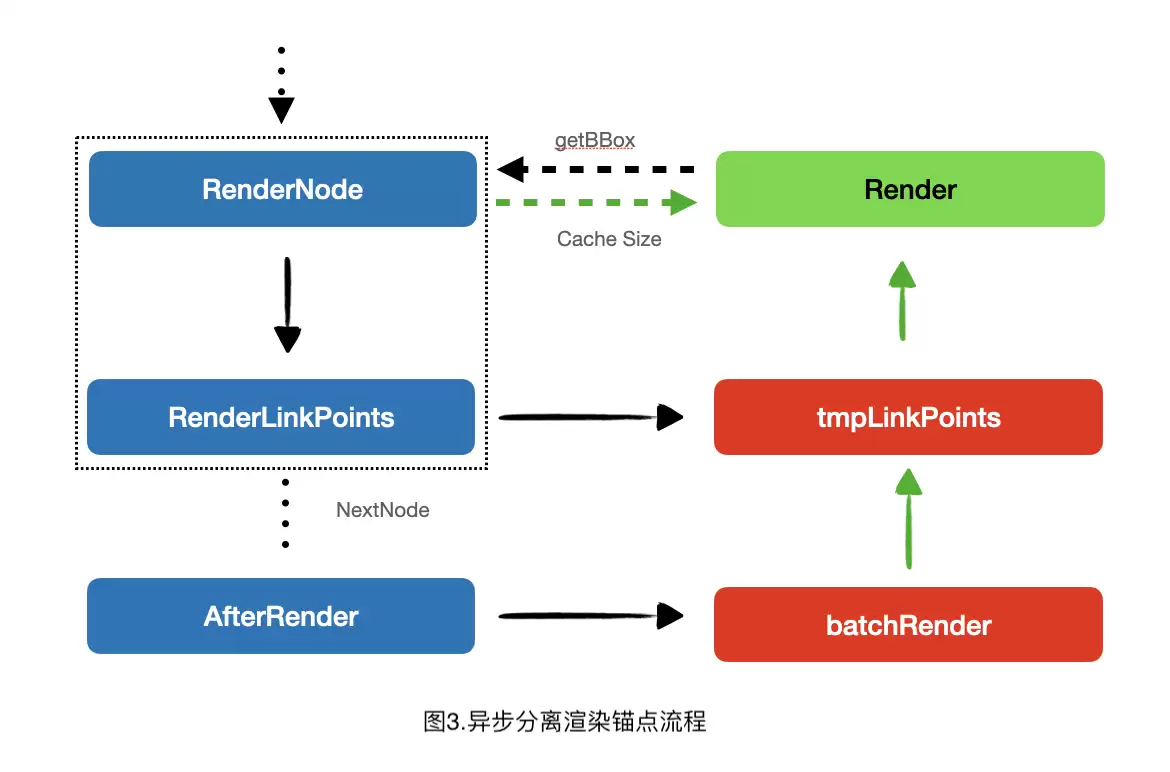

众所周知，SVG 在小分辨率的渲染上，性能比 Canvas 差了许多，这也是易用性提升带来的一个缺点。尤其是在初始化时大量比较复杂或有动画的节点时，非常明显。针对这种情况，VEditor 的数据渲染部分采用的是异步流程，将锚点的渲染放到了下一个事件循环里，避免同步过程中大量获取 bbox 带来的浏览器强制重绘。在结束绘制后，缓存对应的节点数据避免重复获取。

而在添加节点或线等操作时，SVG 的 DOM 特性会让浏览器自动进行脏渲染，因此增量渲染的性能和 Canvas 差距并不，主要是进行交互和动画时导致 DOM 大量重绘会比较慢。目前设计的性能指标是 1000 个复杂形状的节点进行流畅渲染，在流程编辑类场景下是比较轻松的。

交互设计

VEdtior 默认提供了基于 Dagre 的有向图布局，但对其进行了优化，调用 Dagre 布局后，会自动对所有节点进行居中处理。同时提供了自适应大小功能，在自适应后，不同于其他库，这里会将当前节点的坐标重置为自适应的位置，在用户保存当前数据，可以直接还原自适应的位置。

VEditor 的小地图采用了 canvg 渲染，直接将 SVG 转换为 Canvas，可以保障小地图的准确性，同时减少性能损耗。在交互上则提供了全套的视图改变和拖拽功能。

未来计划

后面的规划中，VEditor 更倾向做一个不限领域的图数据编辑和渲染器，在完整缺失功能的同时，会扩大图编辑能发挥的场景并保持易用度。

• 添加框选器和多选操作
• 无向图，双箭头支持
• 性能进一步优化

GitHub 开源地址：https://github.com/vesoft-inc/nebulagraph-veditor

欢迎来给我们提建议 and 贡献 PR 呦~
