SpringBoot使用Screw自动生成数据库表结构文档工具

在企业级开发过程中，编写数据库表结构文档是一项常见的工作。我从业多年，也待过几家企业，发现数据库表结构文档的状态普遍不太理想：要么根本没有，要么有也是手写的。在后期运维开发时，还需要手动将变更维护到文档中，这是一件非常繁琐的事情。如果忘记了一次维护，就会给以后的工作带来很多麻烦，给自己和后来的同事都挖了不少坑。所以，我们非常需要一个插件工具来帮助我们维护数据库表结构文档，这个工具就是screw。

screw工具地址：https://gitee.com/leshalv/screw?utm_source=alading&utm_campaign=repo

特点：

• 简洁、轻量、设计良好

• 多数据库支持

• 多种格式文档

• 灵活扩展

• 支持自定义模板

数据库支持：

• MySQL
• MariaDB
• TIDB
• Oracle
• SqlServer
• PostgreSQL
• Cache DB（2016）

使用方式：

1、配置pom文件，添加依赖包。

引入screw核心包，HikariCP数据库连接池，HikariCP号称性能最出色的数据库连接池。

    cn.smallbun.screw
    screw-core
    1.0.3




    com.zaxxer
    HikariCP
    3.4.5




    mysql
    mysql-connector-ja va
    8.0.20

2、配置数据源

####  数据库配置  ####
spring.datasource.url = jdbc:mysql://localhost:3306/PiaoDB?useUnicode=swater&characterEncoding=UTF-8
spring.datasource.username = root
spring.datasource.password = root
spring.datasource.driver-class-name = com.mysql.jdbc.Driver

3、screw 核心配置

screw有两种执行方式，第一种是pom文件配置，另一种是代码执行。

3.1、代码使用：

@SpringBootTest
public class ScrewApplicationTests {

    @Autowired
    ApplicationContext applicationContext;

    @Test
    void contextLoads() {
        DataSource dataSourceMysql = applicationContext.getBean(DataSource.class);
        // 生成文件配置
        EngineConfig engineConfig = EngineConfig.builder()
                // 生成文件路径，自己mac本地的地址，这里需要自己更换下路径
                .fileOutputDir("D:/")
                // 打开目录
                .openOutputDir(false)
                // 文件类型
                .fileType(EngineFileType.HTML)
                // 生成模板实现
                .produceType(EngineTemplateType.freemarker).build();
        // 生成文档配置（包含以下自定义版本号、描述等配置连接）
        Configuration config = Configuration.builder()
                .version("1.0.3")
                .description("生成文档信息描述")
                .dataSource(dataSourceMysql)
                .engineConfig(engineConfig)
                .produceConfig(getProcessConfig())
                .build();
        // 执行生成
        new DocumentationExecute(config).execute();
    }

    /**
     * 配置想要生成的表+ 配置想要忽略的表
     *
     * @return 生成表配置
     */
    public static ProcessConfig getProcessConfig() {
        // 忽略表名
        List ignoreTableName = Arrays.asList("a", "test_group");
        // 忽略表前缀，如忽略a开头的数据库表
        List ignorePrefix = Arrays.asList("a", "t");
        // 忽略表后缀
        List ignoreSuffix = Arrays.asList("_test", "czb_");
        return ProcessConfig.builder()
                //根据名称指定表生成
                .designatedTableName(Arrays.asList("fire_user"))
                //根据表前缀生成
                .designatedTablePrefix(new ArrayList<>())
                //根据表后缀生成
                .designatedTableSuffix(new ArrayList<>())
                //忽略表名
                .ignoreTableName(ignoreTableName)
                //忽略表前缀
                .ignoreTablePrefix(ignorePrefix)
                //忽略表后缀
                .ignoreTableSuffix(ignoreSuffix).build();
    }
}

3.2、ma ven插件使用：




            org.springframework.boot
            spring-boot-ma ven-plugin


            cn.smallbun.screw
            screw-ma ven-plugin
            1.0.3



                    com.zaxxer
                    HikariCP
                    3.4.5



                    mysql
                    mysql-connector-ja va
                    8.0.20




                root

                root

                com.mysql.cj.jdbc.Driver

                jdbc:mysql://localhost:3306/PiaoDB?useUnicode=swater&characterEncoding=UTF-8

                HTML

                false

                freemarker



                数据库文档生成

                ${project.version}





                    compile

                        run

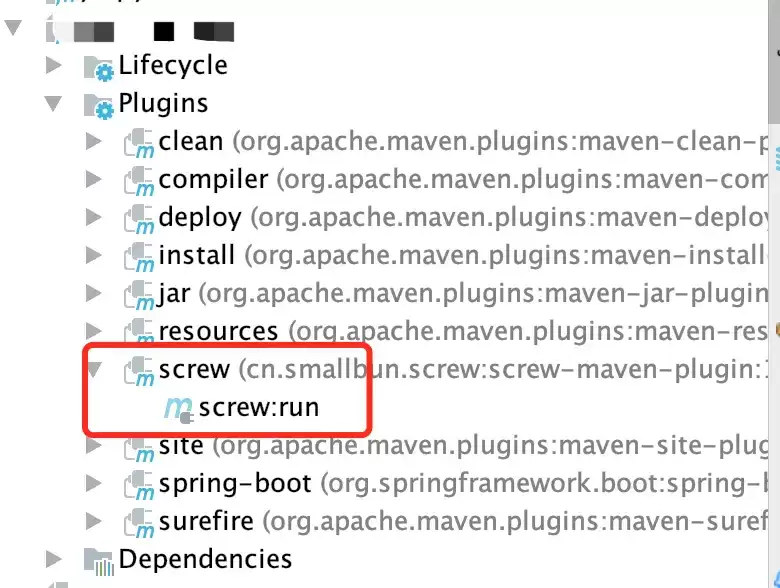

配置完以后在，我们只要点击screw:run就运行了。如下图：

文档生成支持：

• html
• word
• markdown

代码中的修改：

.fileType(EngineFileType.HTML)

pom文件配置：

MD

文档截图：

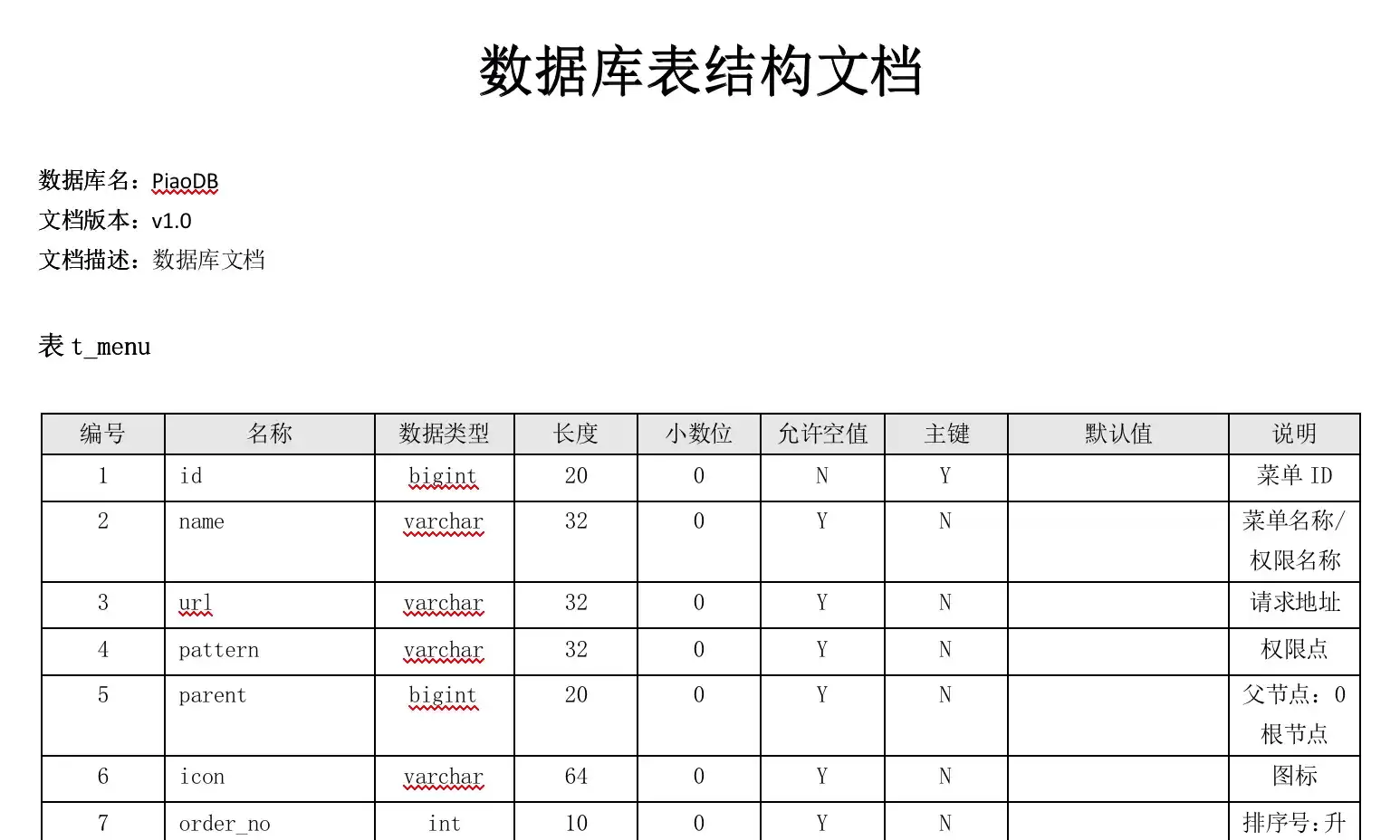

1、word文档样式

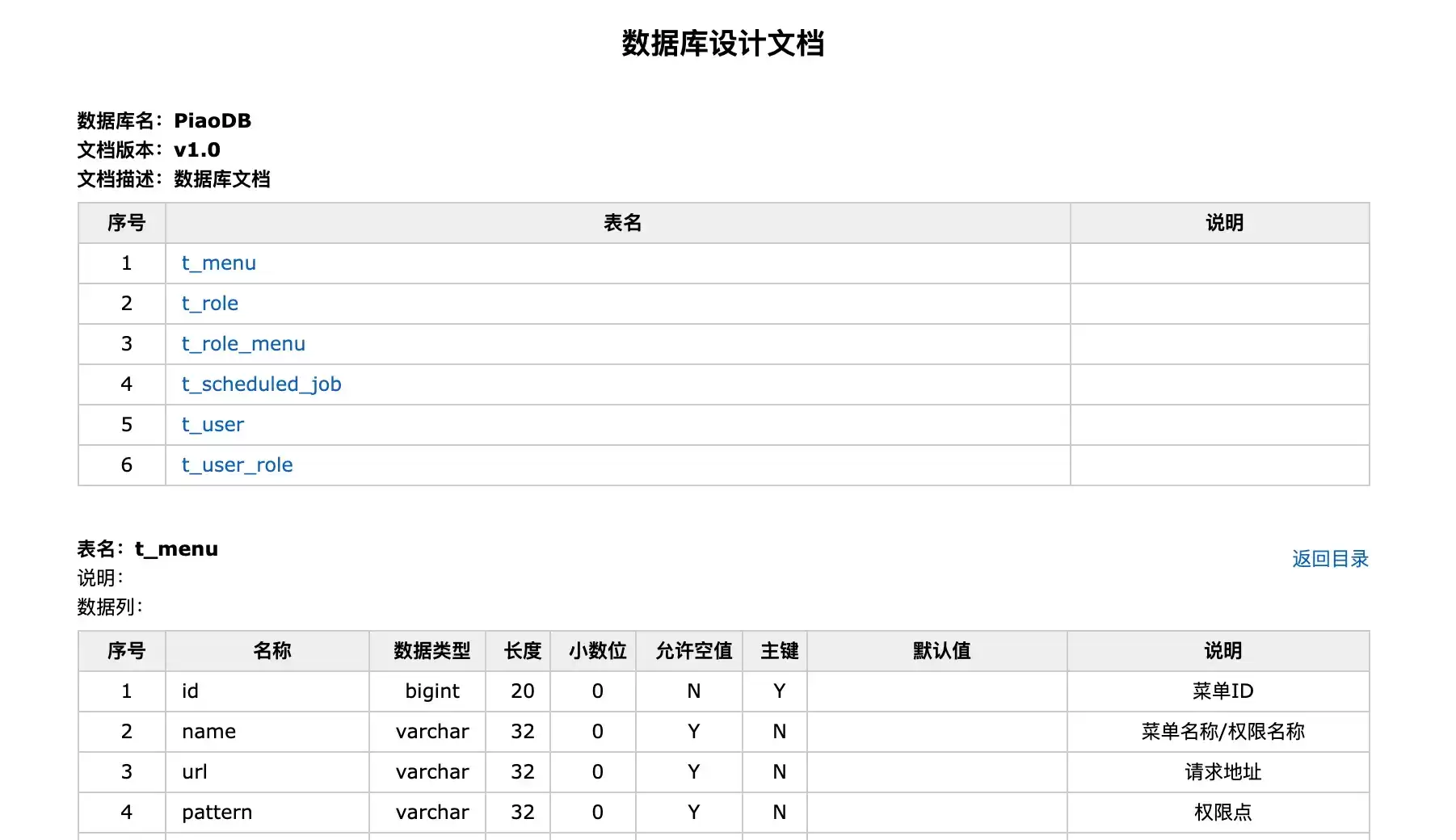

2、html文档样式

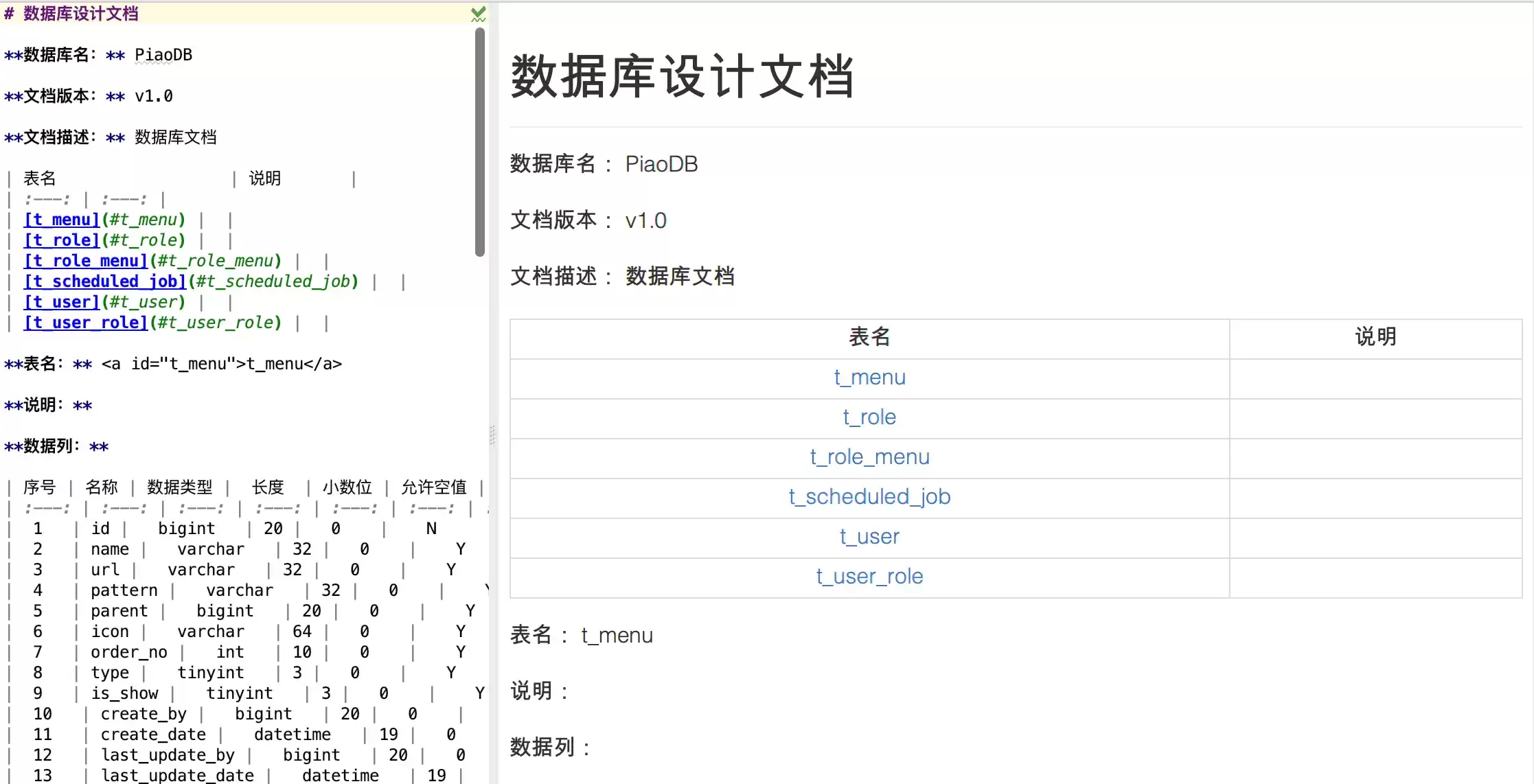

3、markdown文档样式：
