RocketMQ5.0架构解析：如何基于云原生架构支撑多元化场景

本文将从技术角度了解 RocketMQ 的云原生架构，了解 RocketMQ 如何基于一套统一的架构支撑多元化的场景。

文章主要包含三部分内容。首先介绍 RocketMQ 5.0 的核心概念和架构概览；然后从集群角度出发，从宏观视角学习 RocketMQ 的管控链路、数据链路、客户端和服务端如何交互；最后介绍消息队列最重要的模块存储系统，了解 RocketMQ 如何实现数据的存储和数据的高可用，以及如何利用云原生存储进一步提升竞争力。

01 概览

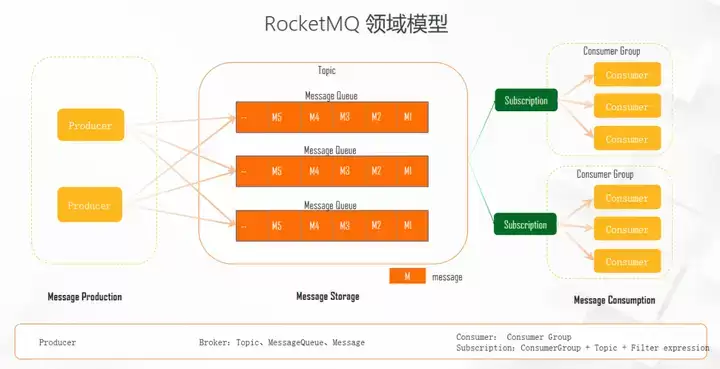

在介绍 RocketMQ 的架构之前，先从用户视角来看下 RocketMQ 的关键概念以及领域模型。如下图，这里按照消息的流转顺序来介绍。

在 RocketMQ 中，消息生产者一般对应业务系统的上游应用，在某个业务动作触发后发送消息到 Broker。Broker 是消息系统数据链路的核心，负责接收消息、存储消息、维护消息状态、消费者状态。多个 broker 组成一个消息服务集群，共同服务一个或多个 Topic。

生产者生产消息并发送到 Broker，消息是业务通信的载体，每个消息包含消息 ID、消息 Topic、消息体内容、消息属性、消息业务 key 等。每条消息都属于某个 Topic，表示同一个业务的语义。

在阿里内部，交易消息的Topic被称作Trade，购物车消息则是Cart，生产者应用会把消息发送到对应的Topic上。Topic中还有MessageQueue，它负责消息服务的负载均衡与数据存储分片。每个Topic包含一个或多个MessageQueue，这些MessageQueue分布在不同的消息Broker上。

生产者发送消息，Broker 存储消息，消费者负责消费消息。消费者一般对应业务系统的下游应用，同一个消费者应用集群共用一个 Consumer Group。消费者会与某个 Topic 产生订阅关系，订阅关系是 Consumer Group+Topic +过滤表达式的三元组，符合订阅关系的消息会被对应的消费者集群消费。

接下来就从技术实现角度进一步深入了解 RocketMQ。

02 架构概览

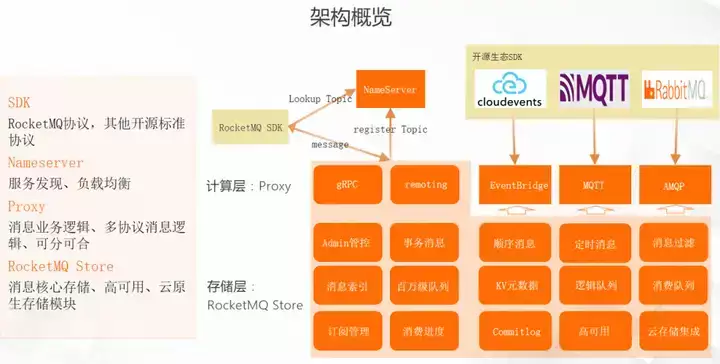

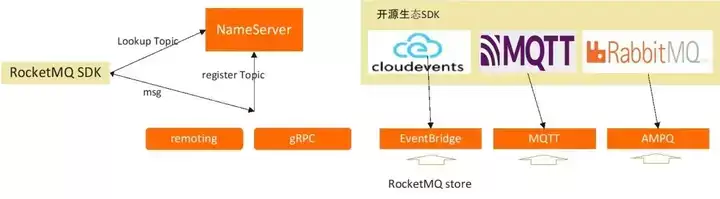

下图是一张 RocketMQ 5.0 的架构图，RocketMQ 5.0 的架构从上往下可分为 SDK、NameServer、Proxy 与 Store 层。

SDK 层包括 RocketMQ 的 SDK，用户基于 RocketMQ 自身的领域模型来使用 SDK。除了 RocketMQ 自身的 SDK 之外，还包括细分领域场景的业界标准 SDK，比如面向事件驱动的场景，RocketMQ 5.0 支持 CloudEvents 的 SDK；面向 IoT 的场景，RocketMQ 支持物联网 MQTT 协议的 SDK；为了方便更多传统应用迁移到 RocketMQ，还支持了 AMQP 协议，未来也会开源到社区版本里。

Nameserver 承担服务发现与负载均衡的职责。通过 NameServer，客户端能获取 Topic 的数据分片与服务地址，链接消息服务器进行消息收发。

消息服务包含计算层 Proxy 与存储层 RocketMQ Store。RocketMQ 5.0 是存算分离的架构，这里的存算分离强调的主要是模块和职责的分离。Proxy 与 RocketMQ Store 面向不同的业务场景可以合并部署，也可以分开部署。

计算层 Proxy 主要承载消息的上层业务逻辑，尤其是面向多场景、多协议的支持，比如承载 CloudEvents、MQTT、AMQP 的领域模型的实现逻辑与协议转换。面向不同的业务负载，还可将 Proxy 分离部署，独立弹性，比如在物联网场景，Proxy 层独立部署可以面向海量物联网设备连接数进行弹性伸缩，与存储流量扩缩容解耦。

RocketMQ Store 层则负责核心的消息存储，包括基于 Commitlog 的存储引擎、多元索引、多副本技术与云存储集成扩展。消息系统的状态全部下沉到 RocketMQ Store，其组件全部实现无状态化。

03 服务发现

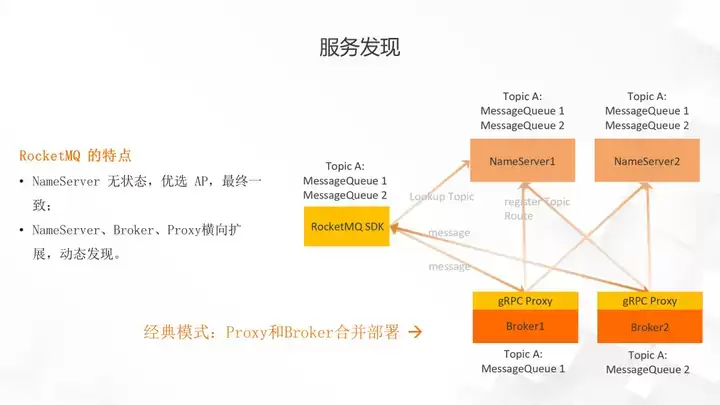

下面详细看一下 RocketMQ 的服务发现，如下图所示。RocketMQ 的服务发现的核心是 NameServer，下图是 Proxy 与 Broker 合并部署的模式，也是 RocketMQ 最常见的模式。

每个 Broker 集群会负责某些 Topic 的服务，每个 broker 都会将自身服务的 topic 信息注册到 NameServer（下面简称 NS）集群，与每个 NameServer 进行通信，并定时与 NS 通过心跳机制来维持租约。服务注册的数据结构包含 topic 与 topic 分片。示例中 broker1 与 broker2 分别承载 topicA 的一个分片。在 NS 机器上会维护全局视图，topicA 有两个分片分别在 broker1 与 broker2。

RocketMQ SDK 在对 TopicA 进行正式的消息收发之前，会随机访问 NameServer 机器，从而获取到 topicA 有哪些分片，每个数据的分片在哪个 broker 上，与 broker 建立好长连接，然后再进行消息的收发。

大部分项目的服务发现机制会通过 zookeeper 或 etcd 等强一致的分布式协调组件来担任注册中心的角色，而 RocketMQ 有自己的特点，如果从 CAP 的角度来看，注册中心采用 AP 模式，NameServer 节点无状态，是 shared-nothing 的架构，有更高的可用性。

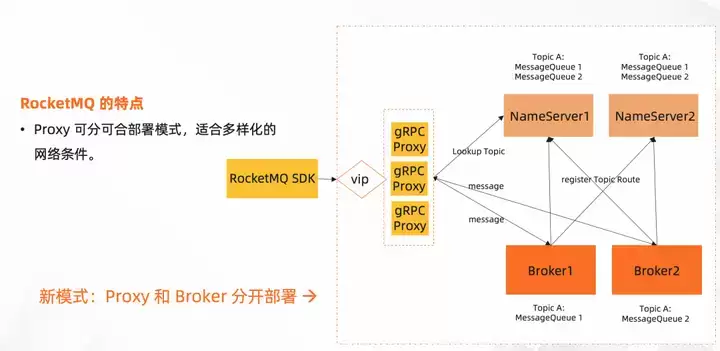

如下图，RocketMQ 的存算分离可分可合，采用分离的部署模式，RocketMQ SDK 直接访问无状态的 Proxy 集群。该模式可以应对更复杂的网络环境，支持多网络类型的访问如公网访问，实现更好的安全控制。

在整个服务发现机制中，NameServer、Proxy 都为无状态，可以随时进行节点增减。有状态节点 Broker 的增减基于 NS 的注册机制，客户端可以实时感知、动态发现。在缩容过程中，RocketMQ Broker 还可以进行服务发现的读写权限控制，对缩容的节点禁写开读，待未读消息全消费后，再实现无损平滑下线。

04 负载均衡

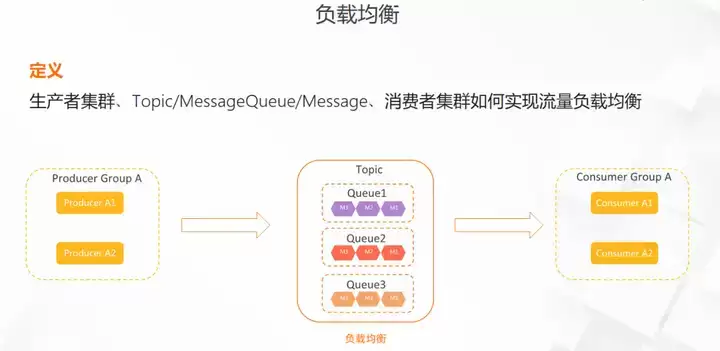

通过上文的介绍了解了 SDK 是如何通过 NameServer 来发现 Topic 的分片信息 MessageQueue，以及 Broker 地址的，基于这些服务发现的元数据，下面再来详细介绍下消息流量是如何在生产者、RocketMQ Broker 和消费者集群进行负载均衡的。

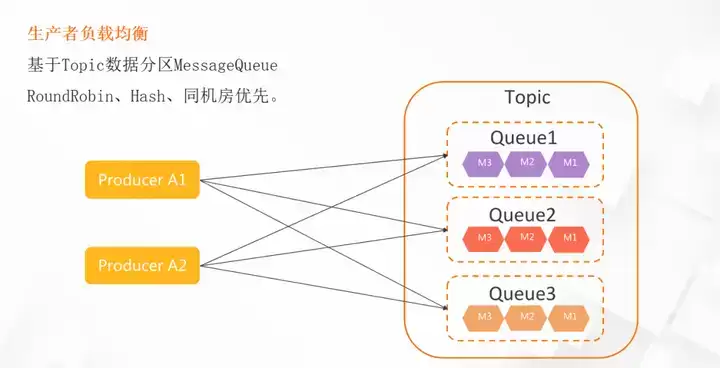

生产链路的负载均衡如下图如所示：生产者通过服务发现机制获取到 Topic 的数据分片以及对应的 Broker 地址。服务发现机制是比较简单，在默认情况下采用 RoundRobin 的方式轮询发送到各个 Topic 队列，保证 Broker 集群的流量均衡。在顺序消息的场景下会略有不同，基于消息的业务主键 Hash 到某个队列发送，如果有热点业务主键，Broker 集群也可能出现热点。除此之外，基于元数据还能根据业务需要扩展更多的负载均衡算法，比如同机房优先算法，可以降低多机房部署场景下的延迟，提升性能。

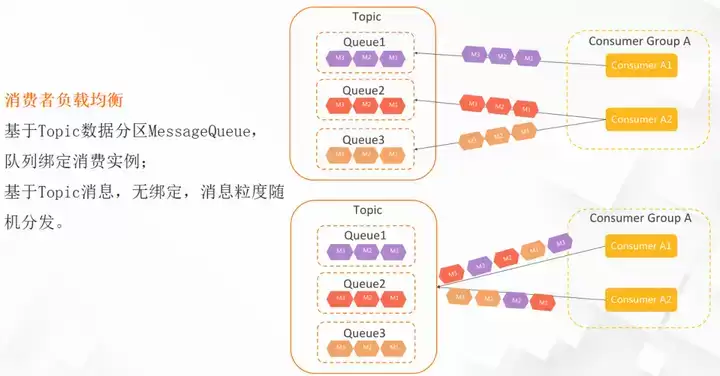

消费者的负载均衡：拥有两种类型的负载均衡方式，包括队列级负载均衡和消息粒度的负载均衡。

队列级负载均衡，可谓是最为经典的模式了。消费者对Topic的队列总数以及同一Consumer Group下的实例数了如指掌，然后依据统一的分配算法，就像一致性hash那样，让每个消费者实例与对应的队列绑定，只处理绑定队列中的消息，而每个队列的消息也只会被对应的消费者实例消费。不过呢，这种模式有个最大的弊端，那就是负载不均衡，消费者实例得绑定队列，还存在临时状态。打个比方，如果有三个队列，却只有两个消费者实例，那肯定就有一个消费者要处理三分之二的数据；要是有四个消费者，那第四个消费者就只能空跑了。于是，RocketMQ 5.0引入了消息粒度的负载均衡机制，不再需要绑定队列，消息会在消费者集群中随机分发，从而确保消费者集群的负载均衡。更关键的是，这种模式与未来Serverless化的趋势更为契合，Broker的机器数、Topic的队列数和消费者实例数完全解耦，能够独立进行扩缩容。

05 存储系统

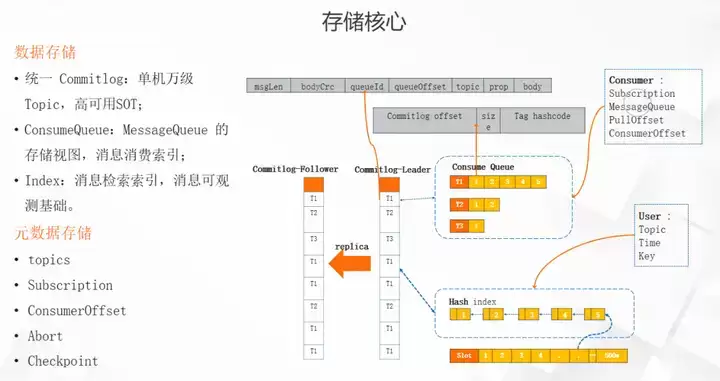

前面通过架构概览和服务发现机制，已经对 RocketMQ 有比较全局性的了解，接下来将深入 RocketMQ 的存储系统。存储系统对 RocketMQ 的性能、成本、可用性有决定性作用。RocketMQ 的存储核心由 commitlog、ConsumeQueue 与 index 文件组成。

消息存储首先写到 commitlog，刷盘并复制到 sla ve 节点完成持久化，commitlog 是 RocketMQ 存储的 source of true，可以通过它构建完整的消息索引。

相比于 Kafka，RocketMQ 将所有 topic 的数据都写到 commitlog 文件，最大化顺序 IO，使得 RocketMQ 单机可支撑万级的 topic。

写完 commitlog 之后，RocketMQ 会异步分发出多个索引，首先是 ConsumeQueue 索引，与 MessageQueue 对应，基于索引可以实现消息的精准定位，可以按照 topic、队列 ID 与位点定位到消息，消息回溯功能也是基于该能力实现的。

另外一个很重要的索引是哈希索引，它是消息可观测的基础。通过持久化的 hash 表来实现消息业务主键的查询能力，消息轨迹主要基于该能力实现。

除了消息本身的存储之外，broker 还承载了消息元数据的存储以及 topic 的文件，包括 broker 会对哪些 topic 提供服务，还维护了每个 topic 的队列数、读写权限、顺序性等属性，subscription、consumer offset 文件维护了 topic 的订阅关系以及每个消费者的消费进度，abort、checkpoint 文件则用于完成重启后的文件恢复，保障数据完整性。

06 Topic 高可用

前面站在单机的视角，从功能的层面学习 RocketMQ 的存储引擎，包括 commitlog 和索引。现在重新跳出来再从集群视角看 RocketMQ 的高可用。

RocketMQ 的高可用指当 RocketMQ 集群出现 NameServer、Broker 局部不可用时，指定的 topic 依然可读可写。

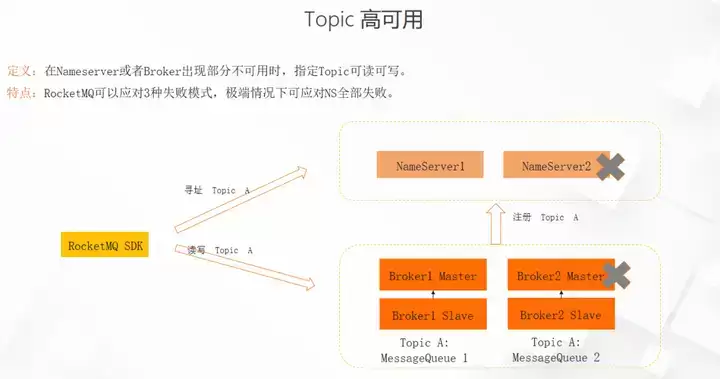

RocketMQ 可以应对三类故障场景。

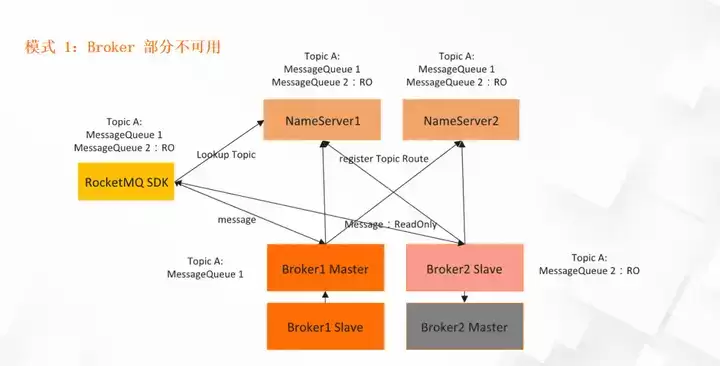

场景 1：某对 Broker 的单机不可用

比如，当 Broker2 主节点宕机，备节点可用，TopicA 依然可读可写，其中分片 1 可读可写，分片 2 可读不可写，TopicA 在分片 2 的未读消息依然可以消费。总结来说，即只要 Broker 集群里任意一组 Broker 存活一个节点，则 Topic 的读写可用性不受影响。如果某组 Broker 主备全部宕机，则 Topic 新数据的读写也不受影响，未读消息会延迟，待任意主备启动才能继续消费。

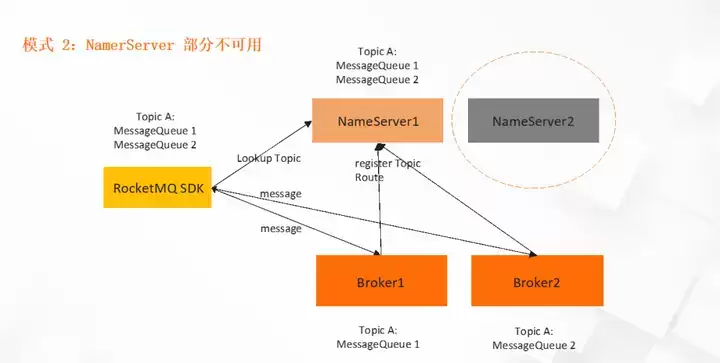

场景 2：NameServer 集群部分不可用

由于 NameServer 是 shared-nothing 架构，每个节点都为无状态，并且为 AP 模式，无需依赖多数派算法，因此只要有一台 NameServer 存活，则整个服务发现机制都正常，Topic 的读写可用性不受影响。

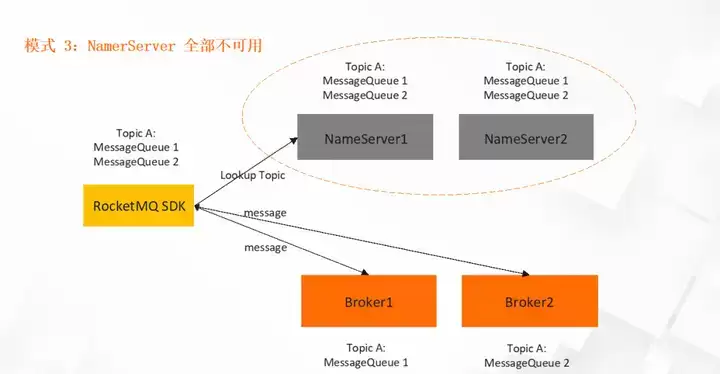

场景 3：NameServer 全部不可用

由于 RocketMQ 的 SDK 对服务发现元数据有缓存，只要 SDK 不重启，依然可以按照当下的 topic 元数据继续进行消息收发。

07 MessageQueue 的高可用基础概念

上一个小节中讲到 Topic 的高可用原理，从它的实现中可以发现虽然 Topic 持续可读可写，但是 Topic 的读写队列数发生变化。队列数变化，会对某些数据集成的业务有影响，比如说异构数据库 Binlog 同步，同一个记录的变更 binlog 会写入不同的队列，重放 binlog 可能会出现乱序，导致脏数据。所以还需要对现有的高可用进一步增强，要保障在局部节点不可用时，不仅 Topic 可读可写，并且 Topic 的可读写队列数量不变，指定的队列也是可读可写的。

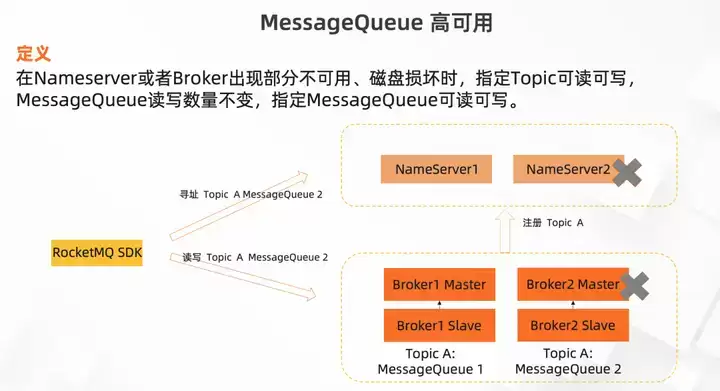

如下图，NameServer 或 Broker 任意出现单点不可用，Topic A 依然保持 2 个队列，每个队列都具备读写能力。

5.0 HA 的特点

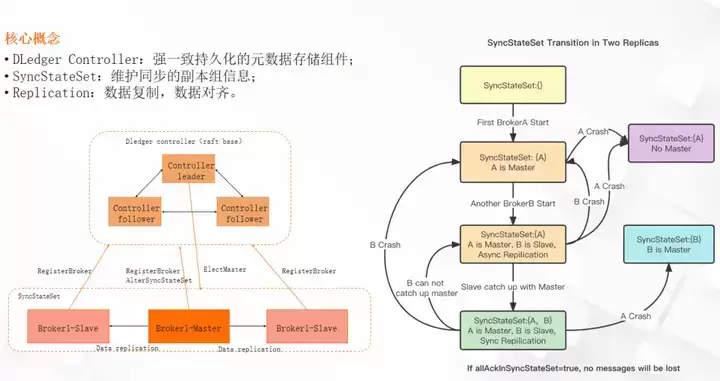

为了解决上述的场景，RocketMQ 5.0 引入全新的高可用机制，核心概念如下：

• DLedger Controller：基于 raft 协议的强一致元数据组件，执行选主命令，维护状态机信息。
• SynStateSet：维护处于同步状态的副本组集合，集合里的节点都有完整的数据，主节点宕机后，从集合中选择新的主节点。
• Replication：用于不同副本之间的数据复制、数据校验、截断对齐等事项。

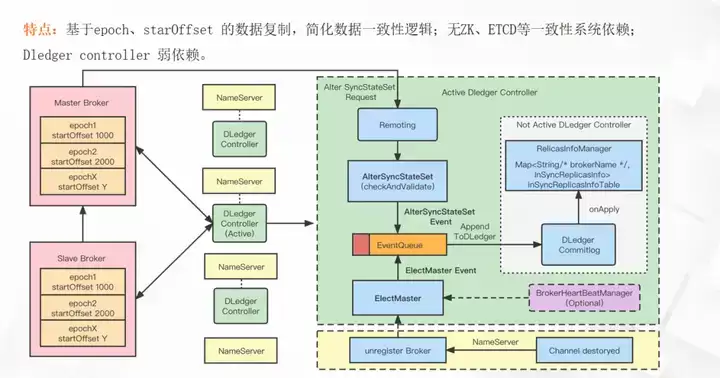

下面是 5.0 HA 的架构全景图，新的高可用架构具备多个优势。

• 在消息存储引入了朝代与开始位点的数据，基于这两个数据完成数据校验、截断对齐，在构建副本组的过程中简化数据一致性逻辑。
• 基于 DledgerController，无需引入 zk、etcd 等外部分布式一致性系统，并且 DledgerController 还可与 NameServer 合并部署，简化运维、节约机器资源。
• RocketMQ 对 DledgerController 是弱依赖，即便 Dledger 整体不可用，也只会影响选主，不影响正常的消息收发流程。

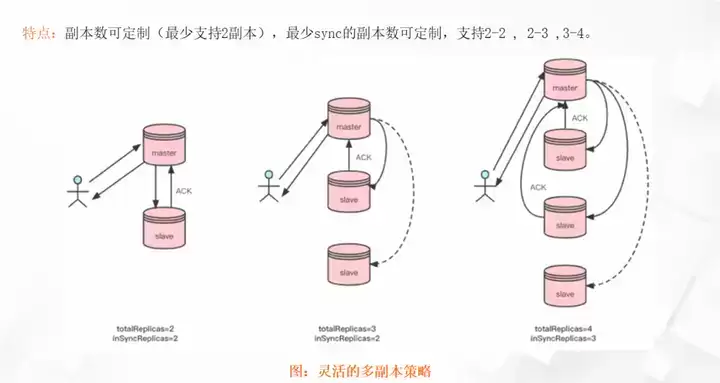

• 可定制，用户可以根据业务对数据可靠性、性能、成本综合选择，比如副本数可以是 2、3、4，副本直接可以是同步复制或异步复制。如 2-2 模式表示 2 副本并且两个副本的数据同步复制；2-3 模式表示 3 副本，只要有 2 个副本写成功即认为消息持久化成功。用户还可以将其中的副本部署在异地机房，异步复制实现容灾。如下图：

08 云原生存储-对象存储

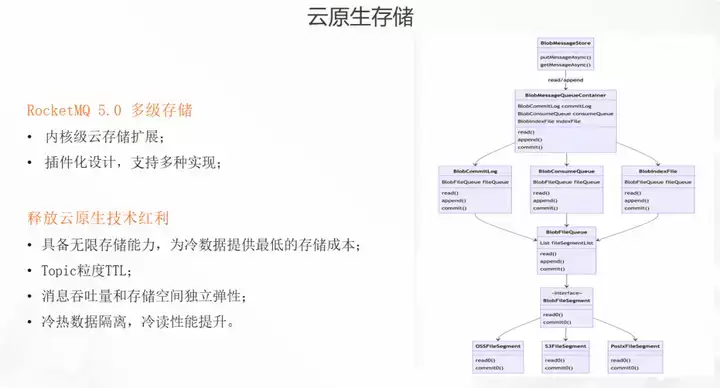

上文讲到的存储系统都是 RMQ 面向本地文件系统的实现，在云原生时代，将 RocketMQ 部署到云环境可以进一步利用云原生基础设施，比如云存储来进一步增强 RocketMQ 的存储能力。RocketMQ 5.0 提供了多级存储的特性，是内核级的存储扩展，面向对象存储扩展了对应的 Commitlog、ConsumeQueue 与 IndexFile。且采用了插件化的设计，多级存储可以有多种实现，在阿里云上基于 OSS 对象服务实现，在 AWS 上则可以面向 S3 的接口来实现。

通过引入了云原生的存储，RocketMQ 释放了很多红利。

第一个是无限存储能力，消息存储空间不受本地磁盘空间的限制，原来是保存几天，现在可以几个月、甚至存一年。另外对象存储也是业界成本最低的存储系统，特别适合冷数据存储。

第二个是 Topic 的 TTL，原来多个 Topic 的生命周期是和 Commitlog 绑定，统一的保留时间。现在每个 Topic 都会使用独立的对象存储 Commitlog 文件，可以有独立的 TTL。

第三个是存储系统进一步的存算分离，能把存储吞吐量的弹性和存储空间的弹性分离。

第四个是冷热数据隔离，分离了冷热数据的读链路，能大幅度提升冷读性能，不会影响在线业务。

09 总结

• RocketMQ 整体架构：

• RocketMQ 负载均衡：AP 优先、分合模式、横向扩展、负载粒度；
• RocketMQ 存储设计：存储引擎、高可用、云存储。
