AMD RX 7900 XTX 原型显卡泄露红色 PCB、256-bit 位宽
作者:BrightSoul
时间:2026-08-19
浏览:4
近日,AMD的RX7900XTX工程样品曝光,采用醒目的红色印刷电路板,配备JTAG等调试接口。在Navi31核心周围,共有十二颗显存封装,但仅识别出十六显存,位宽降至二百五十六位。其性能接近RX7900XT,刷入其他未能恢复完整功能。

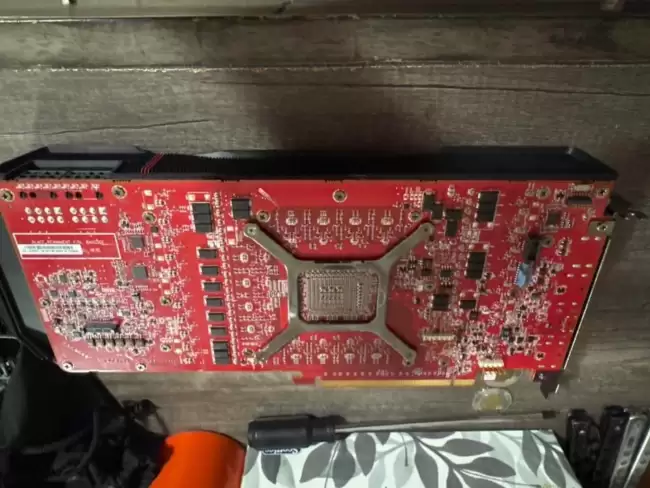

7月1日,Reddit上一位ID为u/Sha v_tech的用户发了一组猛料——几张AMD Radeon RX 7900 XTX工程样品的实拍图,直接让硬件圈炸开了锅。最抢眼的地方?那块醒目的红色PCB,跟咱们平时看到的黑色公版完全不是一个画风。

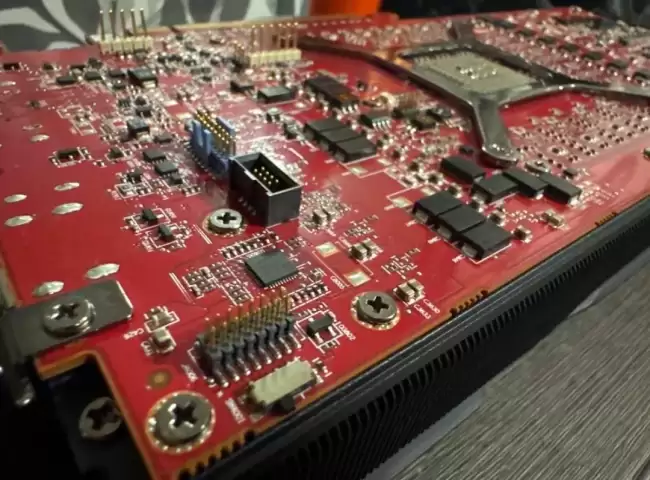

仔细看,这张原型卡顶部还额外堆了一堆调试与验证接口:12C、PMBus、JTAG,一个不少。工程师可以通过JTAG接口直接从GPU核心或内存控制器里抓取诊断数据,说白了,这就是专门给开发人员用的“裸奔版”显卡。来,直接上图感受一下:

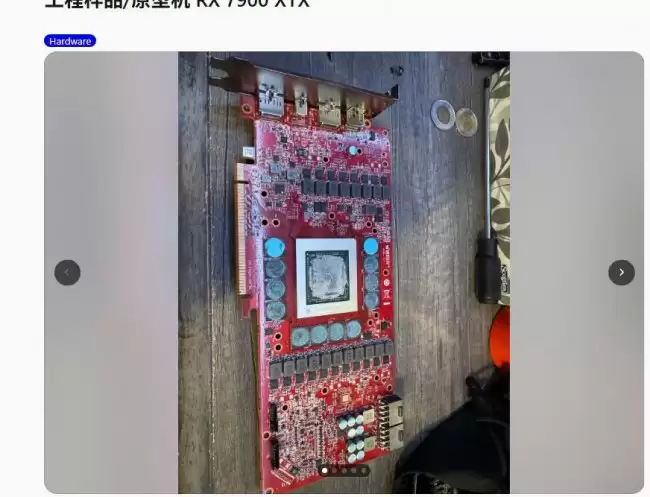

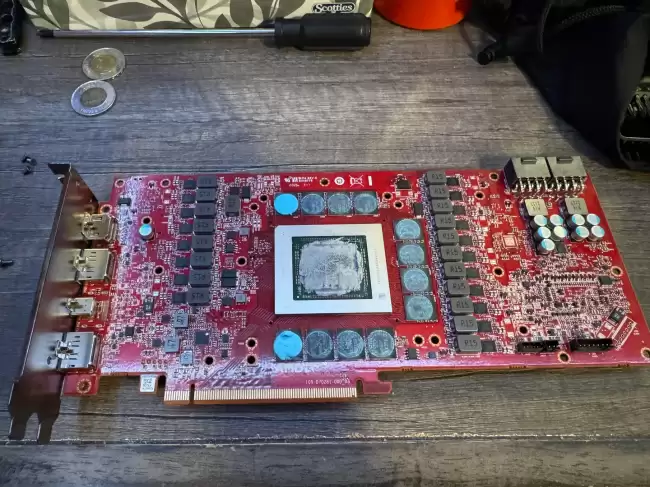

PCB布局也很有意思。围绕Na vi 31核心,一共焊了12个显存封装芯片,按常理这应该是12颗2GB GDDR6,加起来就是24GB显存。可实际跑GPU-Z一看,只识别出16GB——这算怎么回事?

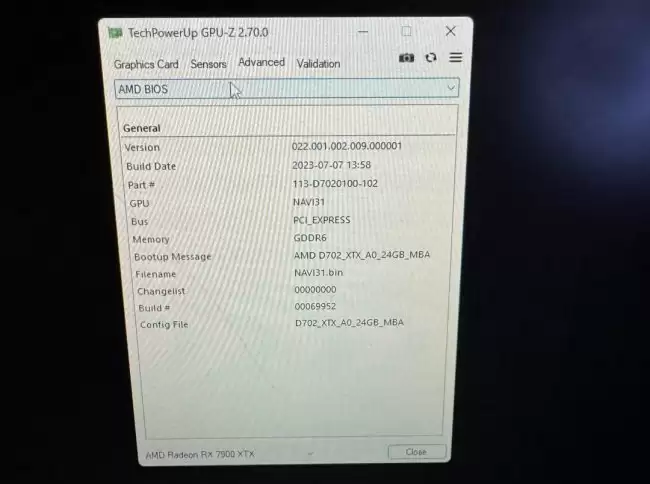

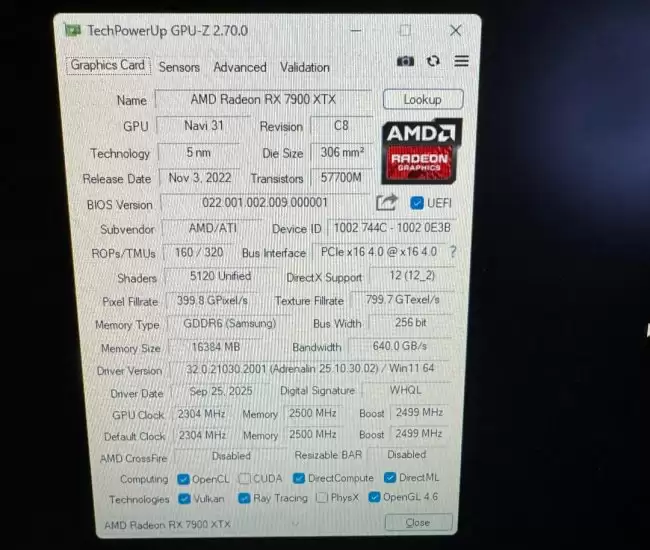

GPU-Z检测页面还显示,这张原型卡的位宽只有256-bit,而标准版RX 7900 XTX的位宽是384-bit。发帖人推测,可能是工程阶段AMD故意禁用了部分显存通道,导致显存容量和位宽双双缩水。
性能方面就更真实了。这位用户表示,工程样品的实际性能跟RX 7900 XT差不多。他试过刷入RX 7900 GRE的BIOS,想恢复完整功能,结果没成功——看来AMD在硬件层面做了不少限制。
