第六代骁龙8至尊版有何亮点？

6月30日，高通正式官宣2026年骁龙技术峰会举办时间：9月22日至24日，举办地延续传统，仍为夏威夷毛伊岛。作为高通每年最重要的技术发布窗口，骁龙峰会历来是新一代旗舰移动平台的首秀舞台。去年此时，第五代骁龙8至尊版横空出世，随后迅速成为绝大多数安卓旗舰机型的核心动力源。而今年，聚光灯将聚焦于第六代。

高通

但这一次，节奏悄然生变。过往惯例是一年一旗舰，厂商排队适配、集中首发。而据多方可靠消息显示，高通在第六代上首次打破单旗舰模式，同步推出标准版与Pro版两款旗舰芯片，内部代号分别为SM8950与SM8975。二者均基于台积电2nm制程打造，但在性能释放、热管理能力及内存规格等方面已形成清晰分层。

这种“双旗舰”布局，颇有向苹果靠拢之意——标准版主攻均衡体验与主流价位，Pro版则瞄准极致性能与高端市场，实现对不同用户群体和价格区间的精准覆盖。高通此番动作，意不在简单堆叠参数，而在于重构安卓旗舰生态的竞争逻辑。

第六代骁龙8至尊版

芯片行业素有“制程即战力”的共识：每一代先进工艺落地，往往伴随能效比与性能边界的双重跃迁。2nm，目前全球已知最前沿且具备量产能力的半导体工艺节点，高通、联发科与苹果均已明确将在2026年推出各自2nm旗舰产品。

但高通此次有两个关键细节值得深挖——注意，这两个点很可能被大多数人忽略。

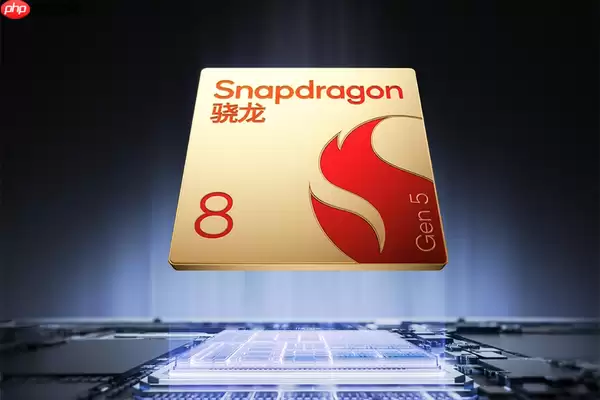

高通骁龙移动平台

其一，第六代骁龙8至尊版Pro采用的是台积电进阶版N2P工艺，而非基础版N2。相较N2，N2P在相同功耗下可提升约5%的性能表现，同时支持更平滑的IP复用与架构迁移，无需对核心设计进行大规模重构。这意味着高通在投入相当研发资源的前提下，有望在纸面指标上率先抢占优势位置。

其二，这是高通史上首次在旗舰芯片序列中同步发布两个差异化版本。SM8950（标准版）与SM8975（Pro版）共线生产，共享2nm工艺红利，却在CPU/GPU配置、内存支持、散热方案等维度做出明确区分。此举不仅拓宽了高通在中高端至顶级旗舰市场的纵深布局，也为手机厂商提供了更丰富的硬件组合选项。

CPU架构：从“2+6”到“2+3+3”的结构性变革

回顾第五代骁龙8至尊版所采用的“2+6”CPU集群结构（2颗超大核+6颗能效核），第六代迎来结构性变革。

标准版与Pro版均升级为“2+3+3”三丛集架构：2颗Prime超大核、3颗性能核、3颗能效核。其中Prime核定位高于传统性能核，具备更高运行频率与更大缓存容量，专为瞬时高负载任务优化，例如手游团战场景中的帧率爆发式需求。

Pro版在此基础上进一步激进。据多方爆料，其CPU峰值主频或将突破5GHz大关。若最终实锤，这将是全球首款商用端达成5GHz主频的智能手机SoC。当前第五代峰值为4.61GHz，“Galaxy定制版”可达4.74GHz；5GHz虽具挑战性，但在先进封装与散热协同优化下，并非遥不可及——前提是终端厂商的温控方案必须跟上节奏。

有趣的是，亦有消息称第六代Pro的CPU单核性能提升幅度或控制在20%以内，重心明显向能效比与持续负载稳定性倾斜。换言之，高通本轮策略并非一味追求极限频率，而是更强调“稳态性能输出”，让芯片在长时间高强度使用中保持高效、低热、不降频。

GPU才是真正的技术爆点

如果说CPU升级尚属稳健演进，GPU部分则是本次真正的技术爆点。

第六代标准版集成Adreno 845 GPU，采用六切片架构，配备12MB GMEM图形缓存与6MB系统级缓存；Pro版则直接搭载Adreno 850 GPU，GMEM容量跃升至18MB，GPU总线带宽与显存规模相较Gen 5整体提升达50%。

这一数字背后意味着什么？更高的GPU带宽，将显著改善高分辨率渲染、复杂光线追踪及AI图像生成等重度图形任务的响应效率。GMEM作为面向图形加速高度优化的片上高速缓存，直接影响着游戏帧生成速度与端侧AI推理吞吐能力。显存翻倍，亦为本地部署大语言模型、实时视频增强等新兴应用提供坚实支撑。

尤为关键的是，Pro版首次全面支持移动端硬件级光线追踪。这意味着《原神》之后的新一轮手游画质军备竞赛，GPU性能将成为决定胜负的核心战场。

内存与存储支持：LPDDR6首次亮相

内存支持方面，Pro版实现重大跨越：首发兼容LPDDR6内存标准，同时向下兼容LPDDR5X。具体配置上，可选四通道24-bit LPDDR6，或四通道16-bit LPDDR5X，两种方案均可保障充足数据吞吐带宽。

标准版则继续沿用LPDDR5X内存搭配UFS 5.0闪存组合，维持当前旗舰级主流水准。

存储层面，两款芯片均支持UFS 5.0。Pro版额外强调双高带宽通道设计，在大型语言模型本地推理、高帧率游戏资源加载、多任务并行切换等内存密集型场景中，可持续输出稳定带宽，避免因缓存瓶颈引发卡顿。

散热难题：HPB模块成为关键变量

性能越强，发热越剧，这是物理定律无法绕开的现实。第六代Pro峰值主频直逼5GHz，一旦散热体系未能匹配，轻则触发动态降频，重则影响整机续航与交互体验。

高通显然已预判该风险。根据流出的芯片架构图，第六代Pro首次引入HPB（Heat Pass Block，散热穿透模块）技术。该技术最早见于三星Exynos 2600平台，原理是在芯片封装顶部嵌入专用导热结构体，大幅提升热量从Die向均热板或其他散热组件的传导效率。

HPB并非替代均热板，而是强化热传导路径——相当于为芯片内部热量开辟一条专属“快速通道”，大幅缓解热堆积问题。

需注意的是，目前HPB仅确认出现在Pro版相关爆料中，标准版是否搭载同款散热方案，暂无确切信息。这也暗示：两者的持续性能释放能力差异，或将远超纸面参数所呈现的差距。

成本上涨已成定局

在热议第六代骁龙8至尊版技术亮点的同时，一个不容忽视的现实是：受先进工艺与新技术加持影响，本代平台整体成本将持续攀升。

行业预估显示，台积电2nm晶圆代工报价较3nm存在明显涨幅。芯片面积增大、初期良率爬坡不稳定、以及N2P新工艺研发摊销成本，都将直接反映在单颗芯片出厂价中。这是半导体产业链的基本规律，高通作为商业公司，定价策略必然随成本变动而调整。

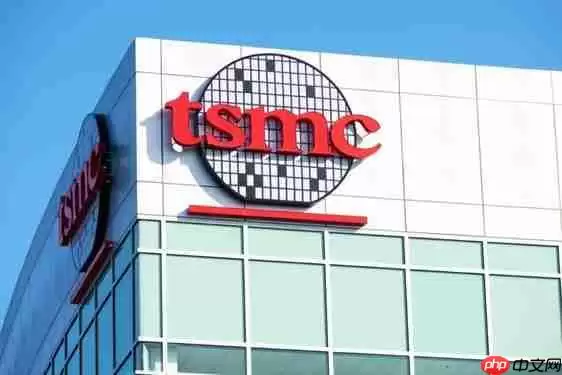

台积电

其次，双版本策略本身也推高了前期研发投入。同一世代开发两套差异化芯片，意味着架构设计、验证测试、驱动调优等环节工作量近乎翻倍，人力与周期成本显著增加。尽管规模化量产可摊薄单颗成本，但初始门槛无疑更高。

第三，新型散热方案亦带来附加成本。HPB这类需与终端厂商深度协同开发的定制化散热结构，对封装精度与制造工艺提出更高要求，这部分增量成本终将体现在整机BOM（物料清单）中。

综合来看，本代芯片成本上涨已是大概率事件。真正的问题在于：涨幅几何？由谁承担？

双旗舰背后的市场棋局

高通此次双旗舰布局，绝非仅为展示技术实力。

从市场维度分析，双版本策略极大拓展了高通的产品弹性空间：Pro版锚定顶级旗舰阵营，正面迎战苹果A20系列；标准版则下沉至次旗舰与中高端区间，与联发科天玑9400系列展开贴身较量。

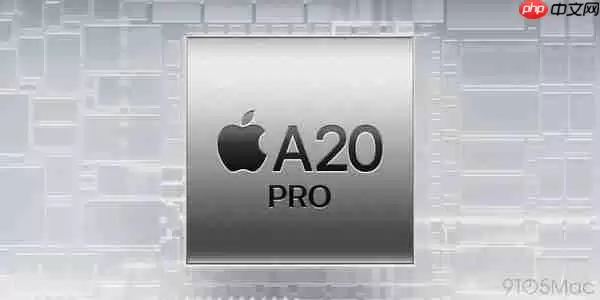

A20 Pro

这种打法本质是“田忌赛马”思维：以Pro版冲击高端心智、争夺品牌声量；以标准版巩固基本盘、守住市场份额。对手机厂商而言，双芯选择等于获得两套差异化产品定义路径，有助于在同一旗舰产品线内构建更具竞争力的价格梯度与功能组合。

不过，双旗舰策略亦埋下隐忧：若标准版与Pro版性能断层过大，消费者选购时恐陷入认知混乱。倘若Pro版才是完整形态，标准版的存在感或将被弱化。如何精准拿捏两者边界，考验高通的产品定义功力。

对普通用户的实际影响

芯片涨价，终将传导至终端售价。这不是危言耸听——过去两年旗舰机型集体提价，芯片成本上升正是核心动因之一。

可以预见，搭载第六代骁龙8至尊版Pro的旗舰机型，起售价大概率再攀新高。部分顶配版本突破7000元乃至8000元门槛，并非天方夜谭；而采用标准版的机型，定价或相对克制，但相应配置也会有所精简。

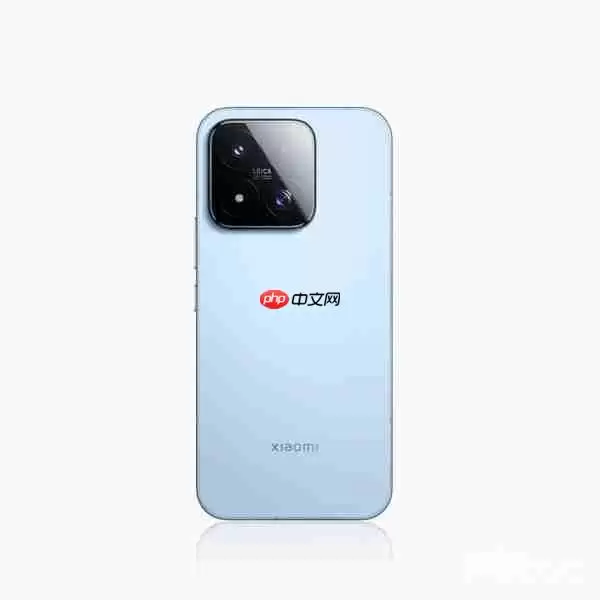

小米17 Max

对普通消费者而言，利好在于新品上市尚有数月缓冲期。若当前设备仍能流畅使用，不妨暂缓换机，待第六代机型集中发布后，结合实测表现、价格策略与售后政策再做决策。

利空则在于，旗舰手机价格持续走高的趋势短期内难见拐点。2nm工艺红利需要时间沉淀，供应链成本传导亦需经历多个产品迭代周期才能趋于稳定。

结语

第六代骁龙8至尊版，堪称高通近年来最具碘伏性的一代旗舰平台。2nm工艺、双旗舰架构、5GHz CPU主频、HPB散热模块、LPDDR6内存支持……每一项都足以单独成题，而它们共同构筑了本代芯片的技术底座。

对产业而言，第六代标志着安卓旗舰正加速缩小与苹果在GPU性能与能效管理方面的代际差距，甚至在某些维度寻求反超；对用户而言，性能天花板的确在不断抬升，但通往这座高峰的“门票”，也在悄然变得更贵。
