    从影像到地形:手把手教你用Skyline TerraBuilder构建MPT

    在Skyline平台的三维GIS世界里,MPT格式堪称地形数据的基石。简单来说,它是一张将卫星影像和高程信息完美“烘焙”在一起的三维地理底图。今天,我们就来完整拆解一下,如何利用TerraBuilder这款工具,从零开始构建出一个高质量的MPT文件。无论你是用于GIS可视化还是仿真模拟,这套流程都能帮你搞定。

    第一步:数据准备是关键

    兵马未动,粮草先行。制作MPT,首先得准备好两样核心素材:影像和数字高程模型。

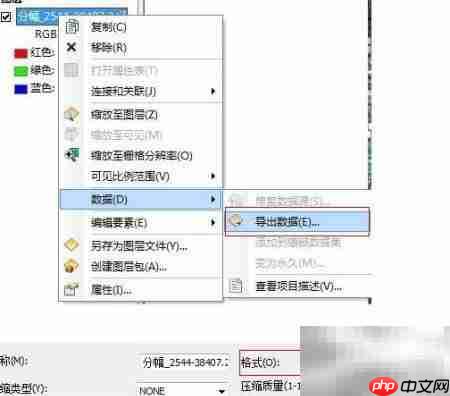

    关于影像数据,来源可以很广,但格式有讲究。强烈推荐使用TIFF格式,不仅通用性好,也为后续处理带来便利。如果你的原始影像是JPEG或IMG等其他栅格格式,也别担心,用ArcMap做个简单的格式转换就行,具体操作可以参考下图。

    Skyline TerraBuilder 制作MPT图解

    DEM数据的处理相对复杂一些。最理想的情况是已经有了现成的DEM文件,同样转为TIFF格式即可。但如果手头只有一堆离散的高程点(也就是一个点状矢量图层,高程值记录在属性表里),那就得多费一道工序——需要借助ArcGIS,把这些“散点”插值成一个连续的高程曲面。

    从高程点构建TIN模型

    怎么把点变成面?一个经典方法是构建不规则三角网。

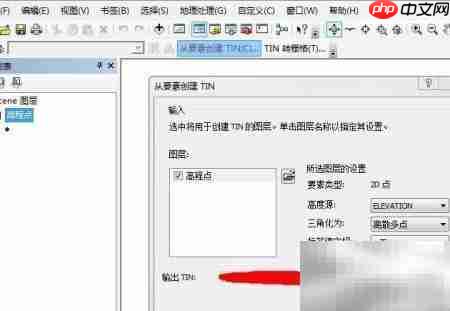

    实际操作中,可以在ArcScene里加载带高程属性的点要素,然后调用空间分析工具来生成TIN。这种基于矢量的结构,对于刻画地形的局部起伏细节特别有效,生成的效果大致如下图所示。

    Skyline TerraBuilder 制作MPT图解

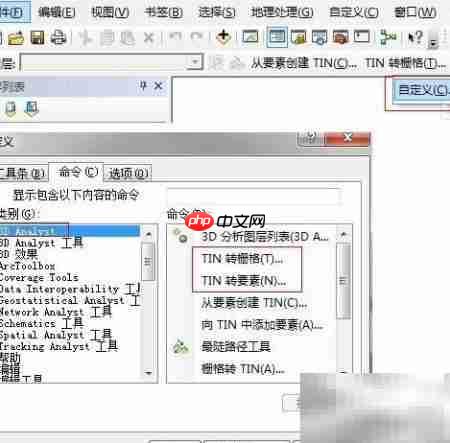

    这里有个小提示:不同版本的ArcGIS,工具位置可能不一样。在10.x版本里,“创建TIN”工具可能需要你手动从【自定义】→【命令】里添加进去;而在经典的9.3版本中,它已经集成在【3D Analyst】工具条里了。具体路径可以参照下面的示意图。

    Skyline TerraBuilder 制作MPT图解

    将TIN转换为栅格DEM

    TIN模型虽然精确,但为了后续在TerraBuilder里使用,我们通常需要把它转换成更通用的栅格DEM。这一步在ArcScene里完成,使用“TIN转栅格”功能,设置好合适的采样分辨率和插值方法,就能输出一个标准的栅格文件了。转换过程与结果可以参考下面两张图。

    Skyline TerraBuilder 制作MPT图解

    Skyline TerraBuilder 制作MPT图解

    至此,前期数据准备工作才算真正到位。

    核心环节:在TerraBuilder中构建MPT工程

    现在,影像(TIFF)和DEM(TIFF)都已就位,可以打开TerraBuilder 6.0,正式开启MPT制作了。

    首先,点击【文件】→【新建工程】,给工程起个名字,并建议建一个单独的文件夹来存放,方便管理。

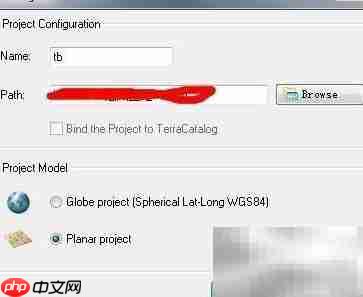

    接下来是关键一步:设置工程坐标模型。这里有两种模式:如果你的数据用的是WGS84这类以经纬度为单位的地理坐标系,就选“Globe Project”;如果像本次演示的数据一样,使用的是UTM或高斯克吕格这类以米为单位的投影坐标系,则必须选择“Planar Project”。务必确保这里的投影参数和原始数据完全一致,否则会产生畸变。配置界面如下所示。

    Skyline TerraBuilder 制作MPT图解

    导入数据与编译生成

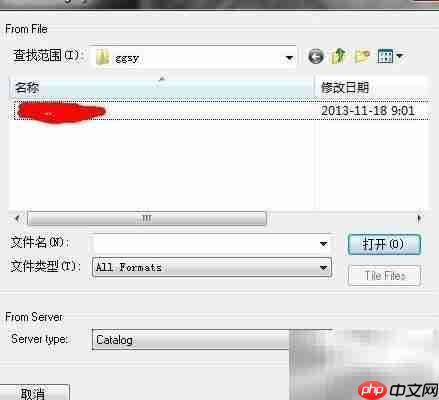

    工程建好后,就开始导入数据。在左侧的项目树空白处右键,选择【插入影像】,按照向导加载准备好的影像文件。操作示意图如下。

    Skyline TerraBuilder 制作MPT图解

    紧接着,再次右键项目节点,选择【插入高程】,把DEM文件也载入进来。全部导入完成后,项目结构应该如下图所示。

    Skyline TerraBuilder 制作MPT图解

    万事俱备,只欠生成。点击顶部菜单的【生成】→【创建MPT】,启动最终的编译流程。你会看到如下界面。

    Skyline TerraBuilder 制作MPT图解

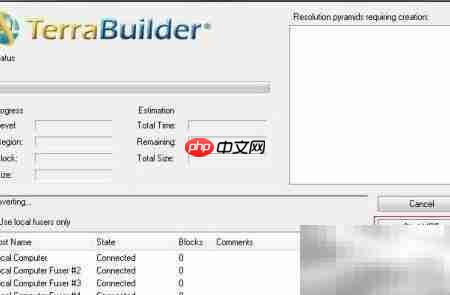

    点击【开始】按钮,软件便会自动进行纹理映射和高程融合运算。稍等片刻,处理完成的界面就会弹出。

    Skyline TerraBuilder 制作MPT图解

    成果验收:三维预览

    MPT文件生成后,怎么知道效果好不好?很简单,点击【查看】→【3D查看】,就能实时浏览刚刚创建的三维地形了。这是检验模型精度和视觉效果最直观的方式,最终成果类似下图所示。

    Skyline TerraBuilder 制作MPT图解

    走过这一整套流程,从原始数据到三维地形成品,相信你已经掌握了利用Skyline TerraBuilder制作MPT的核心方法。剩下的,就是多加练习,因地制宜地处理更多样化的数据了。
