硬件玩家自制GPU 用6.4万颗 RISC-V芯片拼出一块显卡

如果用几万颗几毛钱的微控制器拼出一块显卡，听起来像不像一个疯狂的想法？有位叫 Matthias Balwierz（网名 Bitluni）的硬件极客，还真就这么干了。他正试图用 6.4 万颗廉价 RISC-V 微控制器，从零开始搭建一块“自制 GPU”——巧妙之处在于，他把显示面板和运算单元合在了一起。

这到底是什么概念？简单说，他没有依赖一块传统意义上的高性能 GPU，而是把图形计算任务拆解开来，分散到成千上万颗微控制器上。每一颗芯片都同时充当处理器，又直接对应屏幕上的一个像素。每枚芯片上还直接焊接了一颗基础 RGB LED，最终形成一整块“自发光计算阵列”。

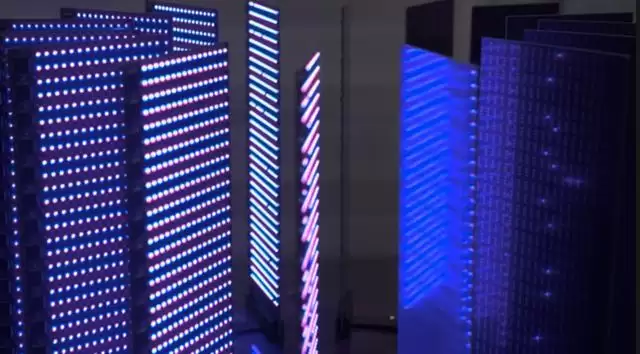

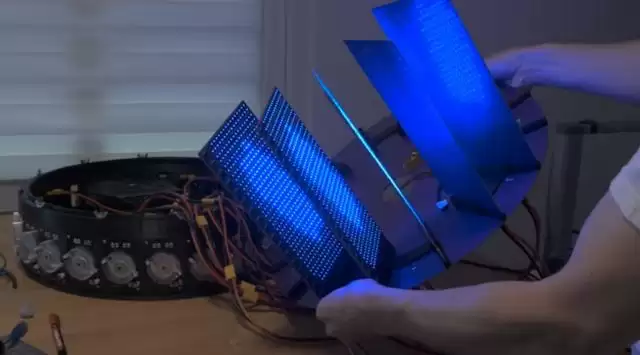

如果目标是全高清显示，理论上需要超过 200 万颗这样的芯片，成本和工程复杂度都难以想象。所以 Balwierz 把目标降到了 320×200 分辨率——即便这样，完整的版本也足足需要 6.4 万颗微控制器。目前正在搭建的原型规模要小一些，由 8,192 颗芯片构成，分布在多块定制的电路板上。每块电路板负责一个 16×32 像素的区域，这些电路板以环形排列，灵感部分借鉴了经典的 Cray-1 超级计算机设计，远远看去就像一圈高密度闪烁的 LED 墙。

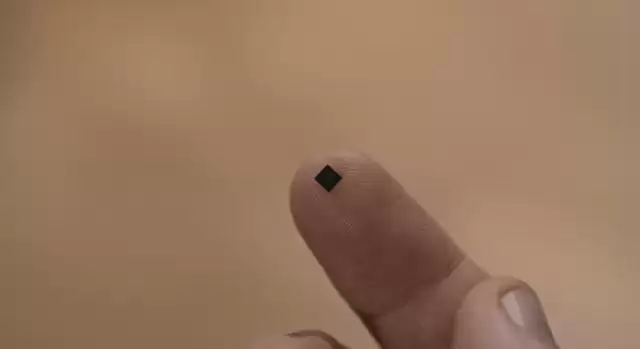

为了控制成本，项目没有选用功能更强、价格也更高的可寻址 RGB 灯珠，而是直接在每颗芯片上焊一颗普通 RGB LED。核心器件用的是国产 QingKe CH570 微控制器，单价大约 0.13 美元。别看价格便宜，这颗芯片内置了 32 位 RISC-V CPU，最高主频能到 100 MHz，还集成了 USB 控制器、2.4 GHz 射频收发模块和 Bluetooth 5.0 LE 支持，算得上“麻雀虽小，五脏俱全”。不过，当数量上升到数以万计时，成本同样迅速累积——仅 6.4 万颗芯片的费用就超过 8,000 美元，这还没算上电路板、电源和其他配套组件。

在大规模并行结构中，如何让这么多“小芯片”步调一致，是一个不小的难题。Balwierz 采用了分层管理方案：每 32 颗 CH570 微控制器由一颗性能更强的 CH32V 控制芯片统一调度和协调。这种层级化的设计既能保证规模扩展，又维持了系统的可控性和可靠性，避免把所有控制逻辑都压在单一中央处理单元上。

功耗是这个项目遇到的最大挑战之一。单颗微控制器的电流需求大约只有 10 毫安，看上去微不足道；但当数量上升到几千甚至几万时，总功耗就呈现指数级堆叠。当前原型系统的整体功率消耗约为 2,161 瓦，换算成 3.3 伏电压下，电流高达 655 安培。为了满足如此巨大的电流需求，Balwierz 选了 Corsair WS3000 ATX 电源，并设计了定制的电源转换模块，将 12 伏电压高效降压到 3.3 伏，同时能承受极高的电流输出。

几乎所有硬件环节都是由 Balwierz 自行设计和制作的，包括电路板、供电系统以及测试工具。这次他首次尝试了六层 PCB 设计，已经接近 JLCPCB 制板能力的设计上限。起初他考虑过通过浸没式散热来解决大功耗下的发热问题，但出于成本和环保方面的顾虑，暂时搁置了这一方案。

在编程与生产流程上，这个项目同样极客味十足。针对数以万计芯片的烧录需求，他并没有一颗颗人工刷写，而是自制了一款三针接触式编程工具，并借助 3D 打印机实现自动定位。具体做法是：将编程头安装到 3D 打印机的运动平台上，通过 Python 脚本向打印机发送 G-code 指令，让编程头依次精准移动到每一颗微控制器上，自动完成接触与烧录。这大幅减少了重复而枯燥的手工操作。

目前，这一自制 GPU 项目仍处于相对早期的探索阶段，无论在性能、能效还是体积上，都无法与任何商用显卡相提并论。但 Balwierz 的目标从一开始就不是做出一款“实用”的高性能显卡。他想验证的是一种极端思路：利用海量低成本处理单元构建分布式、强并行的图形处理系统，重新思考 GPU 的基本形态。至于这套系统未来能否运行诸如《Doom》之类的经典游戏，现在还是未知数。但至少，它已经有力展示了廉价元件在创新架构下的潜力——只要有人愿意跳出传统 GPU 设计的框架，试着用完全不同的方式去重新定义“显卡”这个概念。
