在机电一体化设计和自动化设备研发中，我们常常需要打通不同软件平台的数据壁垒。一个典型的场景就是：怎样将SolidWorks中精心构建的三维模型，顺利地导入ADAMS中进行动力学仿真分析？这不仅是格式转换，更是一系列精细的操作步骤。
今天，我们就以一个“防松螺母在定向槽内上料装配”的仿真案例，把这个过程为你拆解清楚。放心，核心流程一步都不会少，而且会帮你避开那些新手容易踩的坑。
第一步：SolidWorks中的准备工作
首先，你需要建立一个包含八个防松螺母和一个上料槽的完整装配体。这里的门道在于，得利用SolidWorks的配合功能把每个螺母在槽内的初始位置都精确定位好。定位完成后，为了不让这些“多余”的零件干扰后续的动力学模型，可以把它们暂时隐藏甚至删除。做完这些，务必执行一次“干涉检查”——这个动作就像正式演出前的彩排，确保所有部件在几何上没有互相“抢戏”，是后续仿真顺利进行的绝对前提。
第二步：巧用Motion环境进行预处理
接下来，切换到SolidWorks Motion仿真模块。先别急着加驱动或载荷，而是添加一个“实体接触”并运行一次所谓的“空载仿真”。这个动作目的何在？其实是为了完成模型的初始化和求解器预处理，相当于让软件先“热热身”。计算结束后，记得把这个临时的接触定义删掉，为ADAMS中真实的、复杂的接触设置清理战场。
第三步：善用外部知识库
如果在操作中遇到任何卡点，比如某个功能找不到或者报警信息看不懂，千万别硬扛。市场上其实不乏详尽的技术文档和社区经验。像一些技术社区的精华帖，里面通常涵盖了详实的操作流程图、高频问题解答和一些不为人知的小技巧。灵活查阅这些资源，往往是快速突围、提升效率的关键。
第四步：导出ADAMS格式的“铁律”
到了导出ADAMS兼容格式（通常是.adm文件）这步，有个细节必须高度重视：文件保存路径。图中标出了操作路径，请一定严格遵守。整个路径必须全部由英文字符组成，杜绝任何中文、空格、括号或其他特殊符号。一个可靠的实践是，从装配体到零部件的命名，从头到尾都统一使用英文。这能最大限度地避免因系统编码或文件解析异常导致的导入失败。对了，图中那个标红的“实体接触”本该在第二步就移除，这里被遗漏了，虽不影响导出，但需要你心里有数，我们后面会处理它。
第五步：在ADAMS中完成导入

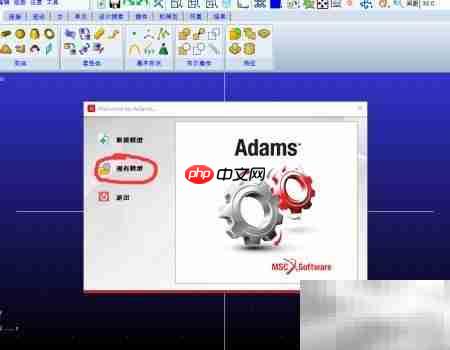

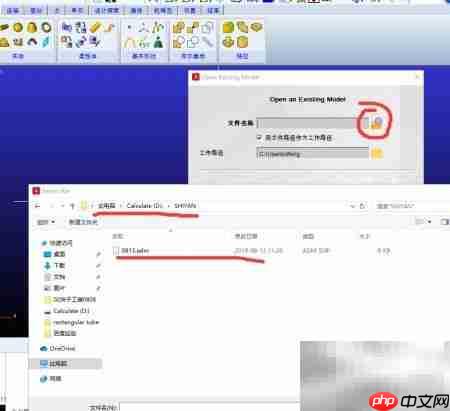

打开ADAMS/View软件，按照图示指引，找到并加载刚才导出的.adm文件。至此，模型就算成功跨平台“安家”了。
第六步：检查并理解约束转换
在ADAMS中查看模型时，你可能会关心约束状态有没有正确转换。很简单：回顾SolidWorks装配体，那个被设置为“固定”的零部件，在ADAMS里会自动被识别为Ground（即大地坐标系）。这意味着连接逻辑是正确映射的，无需你额外操心去调整。
第七步：启用高精度碰撞检测
为了防止在仿真运行时发生不切实际的实体穿透现象——这可是仿真结果失真的一个主要原因——你需要为相关的接触组件启用高精度碰撞检测机制。
第八步：选择典型分析对象
面对八个螺母，逐个分析效率不高。依据它们的命名规则（如Nut_I， Nut_J），可以聪明地选取I和J两个作为典型代表件进行深入分析，这样能大大简化建模和后期验证的流程。
第九步：建立核心接触关系

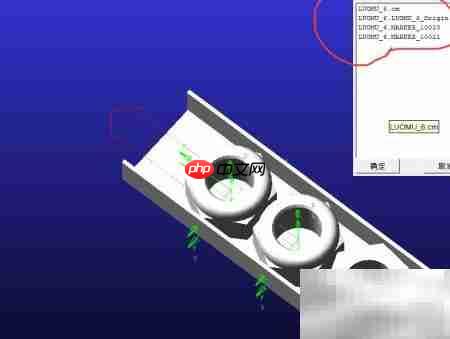

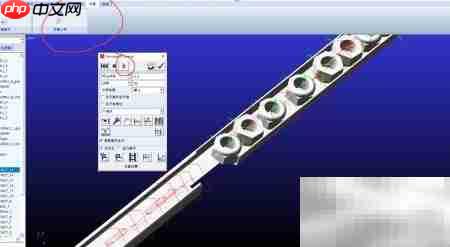

重头戏来了：借助ADAMS强大的内置函数，开始为每个螺母与其接触的轨道之间建立“实体接触”关系。一口气把所有八个螺母都设置完，系统就会生成八个独立的接触副。图中展示的是新版界面的操作方式；如果你更习惯经典界面，记得在主工具栏里，寻找那个在弹簧图标旁边、标有“Contact”的小按钮。
第十步：为世界添加重力
别忘了，我们的仿真世界需要符合物理定律。为整个模型添加一个重力场，设置方法和经典界面保持一致，方向通常为负Y轴。
第十一步：施加驱动力
现在来给系统一个“动力源”。对最后一个螺母（比如Nut_J）施加一个单向的驱动力。这里有个关键设置：力的方向要选择随动模式（Move with Part），作用点就选在其质心CM上，沿着X轴正向施加激励。配置好所有参数，这个驱动力就生效了。
第十二步：完善接触网络
除了螺母与轨道之间的接触，螺母与螺母之间也存在相互作用。所以，还需要在相邻的每对螺母之间补充建立实体接触关系，操作方式与第九步完全一致。加上之前已经建立的那八个接触，最终，你的模型里应该总共包含15个接触副。这才算完整覆盖了所有可能发生的关键力学交互。
第十三步：运行仿真与迭代优化
万事俱备，点击运行，静待仿真结果。分析输出的数据曲线和动画，你可能会发现需要优化的地方：比如料槽的结构形状是否合理、尺寸是否需要微调，或者回头去校核接触属性参数、约束类型等设置是否得当。
坦白说，动力学仿真对于初学者确实有一定门槛，但秘诀无他，唯手熟尔。随着实践项目增多，你的操作熟练度和问题诊断能力会以肉眼可见的速度提升。每一次仿真的成功或失败，都是通往精通的宝贵阶梯。
