8.1.2 Android中的13种Drawable小结 Part 2

本节引言：

这一节接着往下看 Android 里的 Drawable 资源。上一节已经过了一遍：
ColorDrawable；
NinePatchDrawable；
ShapeDrawable；
GradientDrawable！
也就是这四种 Drawable。
接下来要继续展开另外五个 Drawable，分别是：
BitmapDrawable；
InsertDrawable；
ClipDrawable；
RotateDrawable；
AnimationDrawable!

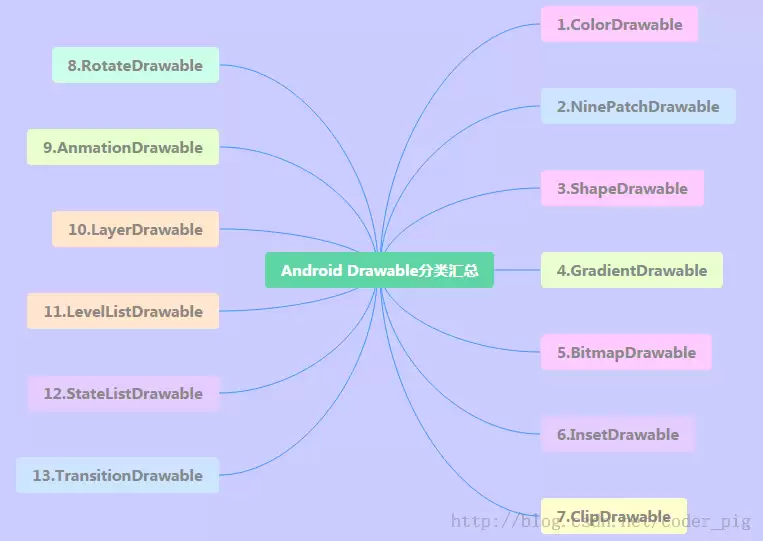

老规矩，先把这 13 种 Drawable 的导图贴出来：

好的，开始本节内容~

1.BitmapDrawable

对Bitmap的一种封装,可以设置它包装的bitmap在BitmapDrawable区域中的绘制方式,有: 平铺填充,拉伸填或保持图片原始大小!以<bitmap>为根节点! 可选属性如下：

• src:图片资源~
• antialias:是否支持抗锯齿
• filter:是否支持位图过滤,支持的话可以是图批判显示时比较光滑
• dither:是否对位图进行抖动处理
• gra vity:若位图比容器小,可以设置位图在容器中的相对位置
• tileMode:指定图片平铺填充容器的模式,设置这个的话,gra vity属性会被忽略,有以下可选值: disabled(整个图案拉伸平铺),clamp(原图大小), repeat(平铺),mirror(镜像平铺)

对应的效果图：

①XML定义BitmapDrawable:

②实现相同效果的Ja va代码:

BitmapDrawable bitDrawable = new BitmapDrawable(bitmap);
bitDrawable.setDither(true);
bitDrawable.setTileModeXY(TileMode.MIRROR,TileMode.MIRROR);

2.InsetDrawable

表示把一个Drawable嵌入到另外一个Drawable的内部，并且在内部留一些间距, 类似与Drawable的padding属性,但padding表示的是Drawable的内容与Drawable本身的边距! 而InsetDrawable表示的是两个Drawable与容器之间的边距,当控件需要的背景比实际的边框 小的时候,比较适合使用InsetDrawable,比如使用这个可以解决我们自定义Dialog与屏幕之间 的一个间距问题,相信做过的朋友都知道,即使我们设置了layout_margin的话也是没用的,这个 时候就可以用到这个InsetDrawable了!只需为InsetDrawable设置一个insetXxx设置不同 方向的边距,然后为设置为Dialog的背景即可！

相关属性如下：

• 1.drawable:引用的Drawable,如果为空,必须有一个Drawable类型的子节点!
• 2.visible:设置Drawable是否额空间
• 3.insetLeft,insetRight,insetTop,insetBottm:设置左右上下的边距

①XML中使用:

在Ja va代码中使用：

InsetDrawable insetDrawable = new InsetDrawable(getResources()
        .getDrawable(R.drawable.test1), 10, 10, 10, 10);

使用效果图：

3.ClipDrawable

Clip可以译为剪的意思,我们可以把ClipDrawable理解为从位图上剪下一个部分; Android中的进度条就是使用ClipDrawable来实现的,他根据设置level的值来决定剪切 区域的大小,根节点是<clip>

相关属性如下：

• clipOrietntion:设置剪切的方向,可以设置水平和竖直2个方向
• gra vity:从那个位置开始裁剪
• drawable:引用的drawable资源,为空的话需要有一个Drawable类型的子节点 ps:这个Drawable类型的子节点:就是在加上这样的语句: 这样...

使用示例：

核心：通过代码修改ClipDrawable的level的值！Level的值是0~10000！

运行效果图：

代码实现：

①定义一个ClipDrawable的资源xml:

②在activity_main主布局文件中设置一个ImageView,将src设置为clipDrawable! 记住是src哦,如果你写成了blackground的话可是会报空指针的哦!!!!

③MainActivity.ja va通过setLevel设置截取区域大小:

public class MainActivity extends AppCompatActivity {
private ImageView img_show;
    private ClipDrawable cd;
    private Handler handler = new Handler() {
        @Override
        public void handleMessage(Message msg) {
            if (msg.what == 0x123) {
                cd.setLevel(cd.getLevel() + 500);
            }
        }
    };
@Override
    protected void onCreate(Bundle sa vedInstanceState) {
        super.onCreate(sa vedInstanceState);
        setContentView(R.layout.activity_main);
        img_show = (ImageView) findViewById(R.id.img_show);
        // 核心实现代码
        cd = (ClipDrawable) img_show.getDrawable();
        final Timer timer = new Timer();
        timer.schedule(new TimerTask() {
            @Override
            public void run() {
                handler.sendEmptyMessage(0x123);
                if (cd.getLevel() >= 10000) {
                    timer.cancel();
                }
            }
        }, 0, 300);
    }
}

好的，有点意思，妹子图别问我拿，百度上一堆哈~

4.RotateDrawable

用来对Drawable进行旋转,也是通过setLevel来控制旋转的,最大值也是:10000

相关属性如下：

• fromDegrees:起始的角度,,对应最低的level值,默认为0
• toDegrees:结束角度,对应最高的level值,默认360
• pivotX:设置参照点的x坐标,取值为0~1,默认是50%,即0.5
• pivotY:设置参照点的Y坐标,取值为0~1,默认是50%,即0.5 ps:如果出现旋转图片显示不完全的话可以修改上述两个值解决!
• drawable:设置位图资源
• visible:设置drawable是否可见!

角度图如下：

使用示例：

运行效果图：

代码实现：

在第三点的clipDrawable上做一点点修改即可!

①定义一个rotateDrawable资源文件:

②activity_main.xml中修改下src指向上述drawable即可,MainActivity只需要把ClipDrawable 改成rotateDrawable即可!

public class MainActivity extends AppCompatActivity {
private ImageView img_show;
    private RotateDrawable cd;
    private Handler handler = new Handler() {
        @Override
        public void handleMessage(Message msg) {
            if (msg.what == 0x123) {
                if (cd.getLevel() >= 10000)
                    Toast.makeText(MainActivity.this, "转完了~",
                            Toast.LENGTH_LONG).show();
                cd.setLevel(cd.getLevel() + 400);
            }
        }
    };
@Override
    protected void onCreate(Bundle sa vedInstanceState) {
        super.onCreate(sa vedInstanceState);
        setContentView(R.layout.activity_main);
        img_show = (ImageView) findViewById(R.id.img_show);
        // 核心实现代码
        cd = (RotateDrawable) img_show.getDrawable();
        final Timer timer = new Timer();
        timer.schedule(new TimerTask() {
            @Override
            public void run() {
                handler.sendEmptyMessage(0x123);
                if (cd.getLevel() >= 10000) {
                    timer.cancel();
                }
            }
        }, 0, 100);
    }
}

5.AnimationDrawable

这一节要说的最后一个 Drawable，是 AnimationDrawable。它的作用很直接，就是在 Android 里做帧动画：把一组 Drawable 按照既定顺序一帧一帧播放出来。Android 的动画体系其实相当丰富，传统补间动画也包括平移、缩放等各种效果，不过这里先只聚焦 AnimationDrawable 这种帧动画实现方式。至于 alpha、scale、translate、rotate 这些内容，后面放到动画章节里再展开细讲。

我们这里使用<animation-list>作为根节点

相关属性方法:

oneshot:设置是否循环播放,false为循环播放!!! duration:帧间隔时间,通常我们会设置为300毫秒 我们获得AniamtionDrawable实例后，需要调用它的start()方法播放动画，另外要注意 在OnCreate()方法中调用的话,是没有任何效果的,因为View还没完成初始化,我们可以 用简单的handler来延迟播放动画!当然还有其他的方法,可见下述链接: Android AnimationDrawable运行的几种方式 使用AnimationDrawable来实现帧动画真的是非常方便的~

使用示例：

运行效果图：

代码实现：

①先定义一个AnimationDrawable的xml资源文件:

②activity_main.xml设置下src,然后MainActivity中:

public class MainActivity extends AppCompatActivity {
private ImageView img_show;
    private AnimationDrawable ad;
@Override
    protected void onCreate(Bundle sa vedInstanceState) {
        super.onCreate(sa vedInstanceState);
        setContentView(R.layout.activity_main);
        img_show = (ImageView) findViewById(R.id.img_show);
        // 核心实现代码
        ad = (AnimationDrawable) img_show.getDrawable();
        Handler handler = new Handler();
        handler.postDelayed(new Runnable() {
            @Override
            public void run() {
                ad.start();
            }
        }, 300);
    }
}

嘿嘿，超简单有木有，以后在一些需要用到帧动画的地方，直接上AnimationDrawable， 当然，只适合于不需要进行控制的帧动画，比如上面这个就是超表下拉刷新时候的进度条素材 做成的一个简单帧动画！根据自己的需求自行拓展~

本节小结：

本节又介绍了另外的五个Drawable，很有趣是吧，还不快快将他们应用到你的实际开发当中~ 嘻嘻，就说这么多，谢谢!另外刚刚有读者私信我说以前的文章别删行不行，嗯，这里说下 只删除一些重复的，比如和这个雷同的那几节~当然我也会备份！删除的文章都会备份的~ 所以放心！
