新制造工艺将分子无损嵌入电子器件
麻省理工学院工程师开发出可扩展制造方案，将厚度不足一纳米的分子层无损嵌入芯片器件。通过解耦两步法，先预制骨架再引入分子自组装，实现上千个器件稳定集成，平均良率96%，耐受数万次电循环，相关成果发表于《自然·纳米技术》。
分子电子学领域迎来了一项关键突破。麻省理工学院的工程师们开发出一种可扩展的制造方案，能让精细的分子材料无损地嵌入芯片上的电子器件中。他们用厚度不到一纳米的分子层，造出了上千个器件，充分证明了这项技术的稳定性和可扩展性。这意味着，标准半导体工艺整合分子的能力被大大拓宽了——未来，那些结构全新、功能独特的器件，或许就不再是纸上谈兵。相关成果发表在最新一期《自然·纳米技术》上。
分子本身就是构筑下一代器件的最小单元之一，其结构和化学组成可以精准设计。这意味着，在广阔的设计空间中，它们的性能可以自如调节——想让它导电性更强、光学响应更灵敏，几乎都能通过分子层面的设计来实现。一旦被集成进器件架构，这些分子就能催生更小、更快、适应性更强的下一代电子与计算平台，还能推动光子器件以及新兴量子技术走向更高性能。
但理想很丰满，现实很骨感。要构建一个功能系统，分子这个构建单元必须与其他器件层集成，其中最关键的一步就是让分子与金属表面连接。然而，传统芯片制造所依赖的严苛化学环境和工艺流程，很容易损伤这些脆弱的分子材料，结果就是器件可靠性和性能双双打折扣。
为了攻克这个难题，团队开发出一种解耦的两步法。简单来说，他们先用传统工艺预制出器件骨架，然后再引入分子，借助纳米尺度的表面力，对器件进行机械重塑，让分子在不被损伤的情况下自组装成最终器件。这就像先搭好舞台，再请演员入场，而不是让演员在施工中冒险。

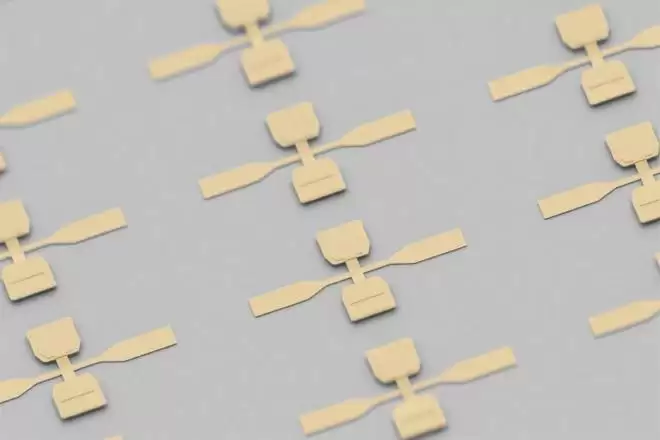

演示中，他们先制作了一个支架——两个金属电极之间留有一个精确设定的微小间隙。接着，在电极表面沉积分子层。最后，利用纳米级的力，将顶部电极轻柔地拉向分子，以无损的方式形成最终器件。这一过程创造出了与分子自对准且毫无损伤的电接触。
借助这项技术，团队制造了一千多个分子层厚度不足一纳米的器件。即便在如此微小的尺度下，芯片上工作器件的良率平均高达96%。这些坚固的器件还经受住了数万次电循环的考验，没有出现任何退化迹象。更关键的是，这项多功能技术允许分子器件在电路和系统层面进行集成，推动该领域从孤立器件的研究迈入更广阔的系统时代。
