为什么中国能抓住光模块产业？

全球科技圈最激烈的战场，过去几年非人工智能莫属。在这场算力狂欢的背后，一个过去并不太起眼的细分领域，已经悄然完成了全球竞争格局的彻底洗牌。

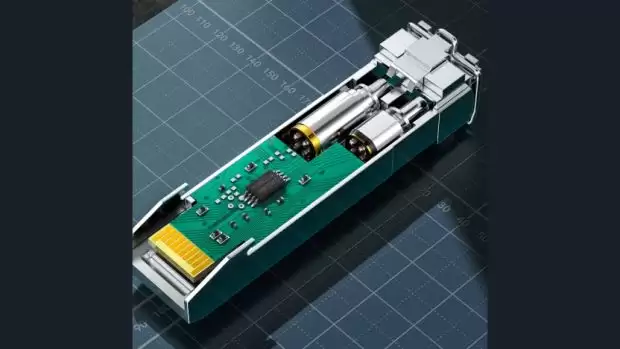

这就是光模块。

如果把GPU比作AI时代的大脑，光模块就是连接各个大脑的神经网络。像H100、B200这样的顶级AI芯片，虽然能进行海量计算，但单颗芯片产生的庞大数据集，必须通过极高的带宽传输到其他服务器和存储设备。过去数据中心几十Gbps的网络带宽还够用，到了AI时代，几百Gbps甚至Tbps级别的传输已成为刚需。800G与1.6T规格的光模块，也就顺理成章地成了英伟达AI服务器供应链中最核心的拼图。

在这个长期由美、日、欧企业主导的赛道上，中国企业正顺理成章地成为最大赢家。从中际旭创、天孚通信到新易盛、华工正源，中国厂商正迅速打入全球高端AI数据中心的核心供应链。甚至不少海外投资者也开始重新审视这一现状：中国或许暂时没有掌握最顶尖的GPU设计能力，但在AI基础设施的制造环节，中国的话语权正在以惊人的速度提升。

面对这一现象，业内最常见的解释往往归结为中国工程师的高强度付出。比如欧美工程师不愿意长期泡在工厂里反复调试耦合参数，而中国工程师却能通过成百上千次的测试和优化，把产品的交付周期从12周硬生生压缩到8周。这种说法当然有道理，但如果把整个光模块产业的崛起完全归因于“吃苦耐劳”，那就低估了背后深层的产业逻辑。

放眼全球，勤奋的劳动者并不少见，真正稀缺的是庞大工程师群体背后，那套无比完备的工业体系支撑。

光模块并不完全等同于实验室里的前沿理论，它本质上是一门极其依赖工程积累的制造技术。它不像CPU那样靠底层架构设计一决胜负，也不像大模型依靠算法突破一飞冲天，它的核心竞争力往往隐藏在极其繁杂的生产工艺中。以最基础的光纤耦合为例，将光芯片发出的光线精准对准微米级的光纤内核，理论逻辑并不复杂，但放到实际产线上却是一道极难逾越的工程关卡。

激光器、透镜与光纤三者之间的相对位置必须控制在极高的精度范围内，稍微有点偏移，信号损耗就会大幅增加。外界温度的微小起伏、不同材料批次之间的细微差异，都容易引发产品性能的波动。业内常说“设计决定上限，工艺决定产量”，做出实验室样品容易，如何确保生产线上的一万只甚至一百万只产品都具备完全一致的稳定性能，这才是真正的技术壁垒。

这类工艺经验无法简单写成学术论文，也难以依靠单点技术突破一蹴而就，它高度依赖企业在产线上日复一日的制造沉淀。一个关键参数的微调可能需要耗费数月验证，而良率提升的每一步，都直接对应着数千万美元的利润回报。

中国光模块今天的竞争优势，最恰当的参照物不是欧美同行，而是半导体巨头台积电。人们通常把台积电的成功归功于其先进制程，但这只是表象，其核心底座在于建立了一套无与伦比的工程师制造体系。半导体制造是全球最讲究工程纪律的行业，一座先进晶圆厂每天运行数千台设备、穿插几千道工序，从洁净度、温湿度到化学品浓度，任何微小变量失控都可能导致整批晶圆报废。

台积电最宝贵的资产，从来不只是昂贵的机器，更是数十年沉淀下来的工程经验与组织能力。半导体产线的工作环境谈不上光鲜，进入洁净室需要穿戴繁复的无尘服并进行严密消毒，许多工程师甚至主动减少饮水以降低进出频率。正是这种将无数细节做到极致的严苛标准，通过数据库和标准化流程在企业内部沉淀下来，才构筑起其他厂商即便买到同款光刻机也难以复制的壁垒。

从产业属性来看，中国光模块产业正在复制台积电式的成功路径。两者都不依赖单一的天才科学家或碘伏性的理论突破，而是依靠海量工程技术人员长期扎根生产一线，把每一个制造环节的优化做到了极致。

在传统的全球电子产业分工中，美国主导芯片设计，日本提供高端材料，欧洲掌握核心设备，中国则承接制造与组装。随着产品复杂度几何级上升，制造本身已经演化为一种高度密集的技术创新。

如今无论是新能源汽车、动力电池还是高速光模块，产品最终比拼的早已超越实验室里的技术雏形，转而考验谁具备将技术大规模高效落地的能力。这恰恰是中国本土供应链最擅长的竞技场。回顾中国制造过去二十年的跨越式发展，凡是那些高度依赖工程优化与大规模制造的领域，往往最容易实现突破。

光伏与动力电池产业的发展轨迹就是明证。中国并非太阳能电池或锂电池技术的原始发源地，但凭借持续降低生产成本、大幅提升产品良率以及规模化扩产能力，中国企业最终在这些赛道上取得了绝对优势。光模块也遵循着相同的产业逻辑，虽然它极度依赖光芯片、激光器等核心器件，但在AI建设狂飙突进的当下，客户除了关注技术指标，更在乎产能的快速交付与稳定量产。

AI数据中心的迭代节奏极快，客户今天需求还在800G，半年后可能就需要全面升级到1.6T。如果一家厂商的研发与量产周期长达两年，市场红利早就消耗殆尽。中国企业最核心的屏障恰恰在于惊人的响应速度，从收到客户需求到修改工程设计，再到供应链协同配合与工厂产线量产，整个流程可以被压缩到极致，这背后依托的是数十年制造积累所形成的产业密度。

许多讨论倾向于把中国制造的优势简单归结为低成本，这种认识在今天显然已经脱离实际。当前优秀芯片与光电工程师的薪酬早已迈入国际化梯队，中国企业真正的成本优势来自极高的产业协同效率。在海外，一家公司设计一款光模块，其光芯片、封装、测试及材料供应商可能分散在不同国家；而在国内的核心产业集群里，整条供应链的上下游企业往往集中在同一座城市。

工程师上午在产线上发现工艺缺陷，下午就能与供应商面对面研讨，次日修改方案并迅速完成验证。这种基于产业生态形成的整体优势很难在短期内被照搬，其他国家即便能够兴建工厂、购置设备，也极难凭空复制这种历经几十年才交织而成的供应链网络。

客观来看，欧美企业并非缺乏工程能力，其在高端芯片设计、精密工业设备及核心材料领域依然占据高地。过去几十年，欧美产业结构逐步向高附加值的研发、软件及金融倾斜，制造业则持续外移。这种资本逐利的产业选择固然符合当时的全球化逻辑，但也导致大量顶尖人才涌入高利润领域。当全球产业全面驶入AI与新能源时代，大规模高效制造能力的战略价值又重新凸显出来。

光模块的爆发只是这轮产业大潮的冰山一角。过去全球科技竞争的核心在于“创造”，即谁能设计出性能更强的芯片、编写出更先进的程序；而未来竞争重点正向“实现”转移，即谁能以更高的效率将技术快速工业化，把实验室样品转化为百万级标品，并在量产中持续优化成本。

中国近年来在新能源汽车、光伏、机器人及AI硬件等领域的突破，无一例外地印证了这一规律。这些产业同样高度依赖工程能力的长期积累。从“人口红利”迈向“工程红利”，普通工人的成本优势或许能被自动化设备取代，但一个优秀工程团队历经岁月沉淀的经验与体系，却具有极高的竞争壁垒。

中国光模块企业的崛起，提醒着全球产业界：算力革命的成功离不开一场深刻的制造革命。未来真正决定产业格局的，不仅在于谁提出了惊艳的技术概念，更在于谁拥有将技术变为现实的工程体系。这才是中国能够抓住光模块产业机遇的根本所在。
