星形接线图的连线安排

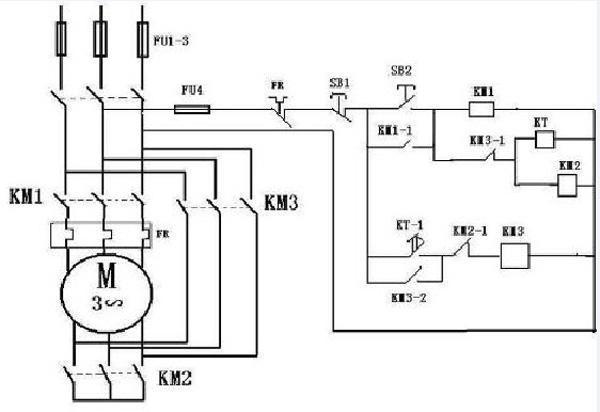

要个星三角启动的接线图

启动时，电机的主回路需要巧妙地将6根线连接起来。其中，三根线需要连接到电源端的L1、L2、L3上（通过KM实现），另外三根线则需要通过启动接触器（星型KM1）并到一起，以实现降压启动。

运行时主接触器回路的功能保持不变，仍然连接到电源端的L1、L2、L3。不同之处在于另外三根线连接到了运行接触器（KM2），而不是主接触器。这样一来，电机的6根线被两个接触器（KM和KM2）连接成首尾相连的三角形电压全压运行模式。

扩展资料：

星三角启动是一种降低启动电流的方法，它通过牺牲功率来实现。不能仅凭电机功率的大小来决定是否需要采用星三角启动，还要考虑负载的性质。一般来说，在启动时负载较轻，运行时负载较重的情况下，可以考虑使用星三角启动。对于鼠笼型电机而言，启动电流通常是运行电流的5-7倍。因此，在选择启动方式时，需要综合考虑电机功率、负载特性以及星三角启动的适用性。

为了避免电机启动时对电网电压造成过大冲击，一种常用的方法是采用星三角启动。电网对电压的要求一般为正负10%。当鼠笼型电机的功率超过变压器额定功率的10%时，就需要采用星三角启动。

带中继时间继星三角启动电路图

三角启动电路图：

Y—△降压起动控制

按下起动按钮SF，时间继电器KT和接触器KM2同时通

电吸合，KM2的常开主触点闭合，把定子绕组连接成星形，其

常开辅助触点闭合，接通接触器KM1。KM1的常开主触点闭合，将定子接入电源，电动机在星形

连接下起动。KM1的一对常开辅助触点闭合，进行自锁。经一定延时，KT的常闭触点断开，KM2断电复位，接触器KM3通电吸合。KM3的常开主触点将定子绕

组接成三角形，使电动机在额定

图5-18 Y—△降压起动控制 电压下正常运行。与按钮SF串联的KM3的常闭辅助触点的作用是：当电动机正常运行时，该常闭触点断开，切断了KT、KM2的通路，即使误按SF,KT和KM2也不会通电，以免影响电路正常运行。若要停车，则按下停止按钮SS，接触器KM1、KM2同时断电释放，电动机脱离电源停止转动。

星三角降压启动的原理

星三角启动原理是因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。 星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

星三角降压启动的电动机三相绕组共有六个外接端子，A-X、B-Y、C-Z（以下以额定电压380V的电机为例） 星形启动，X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。星三角角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

这里的降压启动就是刚开始的时候是才380降到220，就是星形接法，电机一头分开接，一头三根线并在一起，当启动的一定的时间（一般30秒到一分钟）就把星形的断开再接上三角形的。一般在需要启动时负载轻运行时负载重尚可采用星三角启动。

一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要一般是正负10%为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

扩展资料；

星三角起动要，容量7.5KW以上的三相异步电动机。电动机在启动瞬间造成电网电压波动小于10%的，对于不经常启动的电动机可以放宽到15%。星三角降压启动的电动机三相绕组共有六个外接端子，A-X、B-Y、C-Z （以下以额定电压380V的电机为例）。

A星形启动，X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小，但电动机可达到一定的转速。

B角形运行，经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

参考资料来源；百科--星-三角启动&原理
