CoPoS走向量产，大尺寸面板贴装设备迎来新机会

生成式AI和高性能计算（HPC）的算力竞赛，正在推动先进封装产业进行一场底层技术的全面重构。先说说几个核心判断。

过去几年，以CoWoS为代表的晶圆级封装工艺，支撑了高端AI芯片的大规模落地。但问题也随之而来：300mm圆形晶圆的面积上限、硅中介层的高昂成本，以及大尺寸带来的良率瓶颈，在单封装算力需求持续攀升的今天，越来越成为“卡脖子”的环节。当全球晶圆代工龙头台积电正式将面板级封装纳入核心技术矩阵，CoPoS（Chip on Panel on Substrate）迅速从行业共识走向产线验证。一场“化圆为方”的产业变革，已经拉开帷幕。

在这场技术迭代中，大尺寸面板的高精度贴装设备，成了决定产能释放节奏与良率水平的核心卡点。

台积电押注CoPoS 方形面板打破封装尺寸天花板

作为全球先进封装技术的风向标，台积电的每一次路线选择，都牵动着整个产业链的神经。

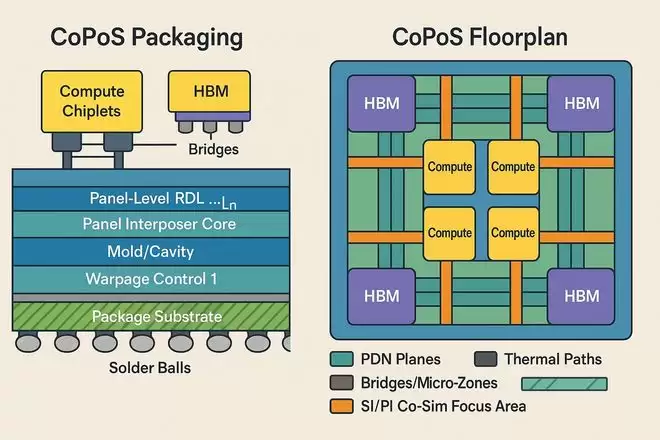

近期，台积电已搭建CoPoS试点试验线（Pilot Line），进入设备与工艺的联合验证阶段。同时，它还推出了覆盖310×310mm、515×515mm、750×620mm的多规格方形面板方案。与传统CoWoS采用硅中介层不同，CoPoS路线以玻璃面板为核心载体，预计可将单位封装成本降低20%～30%。这一动作，被业界视为先进封装正式突破晶圆尺寸束缚的标志性事件。

但这并非技术路线的偶然转向，而是算力需求驱动下的必然选择。

长期以来，基于整片硅中介层的CoWoS工艺，受光刻光罩曝光上限、良率与翘曲控制约束，单颗中介层面积上限约为3.3倍光罩尺寸。这已经是行业在工艺难度、良率与成本之间反复平衡后的实际边界。300mm圆形晶圆的形态，则进一步限制了单位晶圆的产出数量，推高了单颗封装成本。随着生成式AI大模型对算力密度的追求持续提升，单封装内集成的GPU、HBM等芯粒数量不断增加，封装总面积持续扩张——晶圆级封装的面积天花板，已经清晰可见。

面板级封装的出现，为破解这一矛盾提供了可行路径。与圆形晶圆相比，方形基板的有效利用面积显著提升。当前主流基板尺寸已覆盖310×310mm至600×600mm区间，能够承载超大规模的多芯粒异构集成。台积电方面此前曾公开表态：在超大型封装场景中，面板级技术将作为CoWoS的重要补充，共同满足高端算力芯片的多元化封装需求。

与此同时，材料体系的迭代也为大面板的量产落地扫清了关键障碍。玻璃面板搭配TGV（玻璃通孔）技术的组合，凭借优异的翘曲控制能力、出色的尺寸稳定性与高频低损耗特性，迅速成为CoPoS路线的核心技术支撑。

当然，面板级封装厂商仍面临三重核心挑战：超大封装尺寸、单封装内多芯粒与多器件集成，以及由更窄线宽、更多布线层支撑的更高互连密度。

从当前各技术路线的成熟度来看，仍处于测试验证阶段的CoWoP路线，量产节奏尚存不确定性。而CoPoS凭借玻璃面板的规模化优势与更清晰的工艺路径，已成为行业公认的、近期最具落地性的技术方向。

工艺难度指数级跃升 高精度贴装成量产核心瓶颈

技术路线的拓展，意味着先进封装的产业竞争正从晶圆级主赛道向面板级新赛道加速延伸。FOPLP（面板级扇出型封装）与CoPoS是面板级路线下两大并行技术方向。其中，面向高端AI场景的CoPoS以玻璃TGV与面板级布线为核心工艺，其量产能力直接决定了大面板封装在超高算力场景的商业化进程。

但面板尺寸的放大，绝非生产工艺的简单等比例放大，而是对全流程制造能力提出了量级式的挑战。

随着高密度扇出（HDFO）逐渐成为高端封装的标志，面板级封装的工艺精度要求正在快速逼近晶圆级封装的水平。行业数据显示，为满足持续提升的互连密度需求，面板级封装的RDL（重布线层）层数正从3层向9层快速升级，走线与凸块间距已从20微米缩小至5微米。业内更将未来5年的技术目标瞄准了2微米间距。

封装端互连密度的持续微缩，让每一道工序的容错空间都被大幅降低。尤其对于普遍采用“后芯片（chip-last）”工艺的扇出型面板封装而言，芯片贴装工序是整条产线的“地基”。

所谓“后芯片”工艺，就是先在面板上完成多层RDL线路制备，再将经过测试验证的已知良好裸片（KGD）精准贴装到对应位置。这一工艺路径决定了贴装精度的刚性约束：一旦芯片贴装的对位偏移超出互连设计容许阈值，昂贵的裸片与面板都将直接报废，整条产线的良率就会被瞬间拉低。

更大的挑战，来源于大尺寸面板载板的固有物理特性。600mm级玻璃临时面板在高温制程中极易产生翘曲与热形变，且面板中心、边缘区域形变量不一致。这对贴装设备的综合性能要求，显著高于传统晶圆级工艺：设备既要实现单颗芯粒的亚微米级精准对位，还要校正整板全域形变、保障全局位置一致性，同时满足多尺寸、多品类芯粒共板混合贴装的生产需求。

过往，封装设备仅被视作后段组装的配套工具。如今，它已成为实现异构系统集成的核心硬件载体。Chiplet架构中，CPU、GPU、HBM、I/O芯粒与光电光子芯片分属不同制造节点，衬底、凸块、热膨胀等材料特性差异显著，却需要在单一封装内实现高密度协同互连。因此，贴装设备对多元芯粒的兼容与精密控制能力，直接划定了高端异构集成技术的量产落地边界。

从产业现状来看，能够稳定支持超大尺寸面板、同时保持高精度、高稳定性与高自动化水平的量产级贴装设备，仍是当前面板级封装产能扩张的核心瓶颈。

奥芯明NUCLEUS XLplus精准破局 全制程布局构建一体化优势

在面板级封装核心贴片设备赛道上，奥芯明早已完成技术卡位。据最新产品资料，其针对大尺寸FOPLP工艺打造的NUCLEUS XLplus高精度贴装系统，精准命中了CoPoS量产的三大核心痛点：精度控制、大面板形变适配、自动化批量生产。

公开资料显示，NUCLEUS XLplus可支持最大600×670mm的面板尺寸，完全覆盖当前主流及下一代大面板封装的规格需求。在核心的贴装精度指标上，该设备在典型工艺模式下可实现微米级高精度对位，既能够保证单颗芯片与RDL线路图形的精准匹配，又能有效对冲大面板的翘曲形变，维持面板全域的位置一致性。

在工艺灵活性方面，NUCLEUS XLplus支持倒装、正装等多种封装工艺，兼容芯片朝下/朝上贴装、局部对准/全局对准、DAF贴装、助焊剂蘸取贴装等多种工艺模式，可充分满足异构集成结构中的复杂贴片需求。针对高端AI与HPC应用场景，设备还可选配高温与高压力固晶工艺模块，适配高算力芯片的特殊封装要求。

面向大规模量产场景，NUCLEUS XLplus配备了高度自动化的物料自动装卸与工具更换系统，支持多组吸嘴、顶针等贴装工具的自动切换，符合SEMI标准与SECS/GEM通信规范，能够无缝接入天车自动化产线，适配多芯片面板级封装的大批量生产节奏。

值得关注的是，奥芯明的核心竞争力并不局限于单道贴装工序。依托ASMPT集团完整的先进封装技术体系，其技术布局覆盖晶圆激光切割、一级互联、二级互联乃至系统级装联的全流程环节，贯穿扇出型封装、热压键合、混合键合、硅光子、共封装光学（CPO）等多个前沿方向，可同时为CoWoS、CoPoS等不同技术路线的客户提供一体化解决方案。

对面板级封装产业而言，单点设备的参数突破只是量产的起点。真正的核心能力，在于将精度、稳定性与产线效率纳入同一个工艺窗口，在大面板的量产环境下实现全流程的良率可控。从这个维度看，奥芯明在贴装设备上的技术突破，叠加全制程的布局能力，不仅补齐了面板级封装产业链的关键设备短板，也为全球CoPoS技术的快速落地提供了重要支撑。

随着AI算力需求的持续释放，先进封装的技术迭代还将进一步加速。面板级封装作为突破尺寸与成本瓶颈的核心路径，正从技术验证期稳步步入产能扩张期。而以奥芯明为代表的设备厂商，正通过持续的技术创新，成为这场产业变革中不可或缺的中坚力量。
