I/O模块选型指南

数字传感器如今几乎无处不在，温度、流量、压力、速度——几乎所有物理量的检测都离不开它。输出是数字信号，形式也多种多样。这篇文章先从输出信号类型和电路接口特征的角度对数字传感器做个分类，然后聊聊在选配数字输入/输出模块时，有哪些关键因素值得留意。和模拟传感器不同，数字传感器的输出是离散的，只有0或1两种状态，不会随输入连续变化。这种特性让它抗干扰能力强、传输精度高，特别适合工业自动化和智能控制系统。搞清楚它的工作原理和接口要求，对提升系统整体的稳定性和可靠性很有帮助。

数字传感器分类

技术的发展让传感器种类越来越丰富，结构也越来越复杂。现代传感器不仅能输出开关状态，还能通过脉冲序列的频率甚至波形来反映测量信息，实现连续、动态的监测。根据输出信号的特征，可以分成五类：45%的传感器通过数字线路的开关状态表示输出结果；35%利用输出信号的频率表征测量值；12%依赖信号的占空比传递信息；6%采用输出脉冲之间的时间间隔；另有2%则以单位时间内的脉冲数量作为输出依据。这种多样化的方式，显著提升了传感器在不同场景下的适应性和精确度，为自动化检测和智能控制系统提供了坚实的技术支撑。 选择工业数字模块时，首先要看信号特性能否准确反映测量结果。这直接决定了模块是否需要集成计数器功能，是确定数字I/O模块类型的关键。 当传感器所需的残余电流超过数字I/O模块的供给能力时，麻烦就来了。模块可能把关闭状态误判为开启状态。在多数工业应用中，两线制传感器在关闭状态下的泄漏电流通常不超过1.7毫安。 导通状态也需要一个最低电流阈值，即最小保持电流，典型范围在3毫安到20毫安之间。如果模块供不上这个电流，传感器就没法稳定工作。三线式传感器不依赖数字输出线供电，而是通过独立的激励端子获取能量，所以也叫线路驱动型传感器。这类传感器运行时需要的电流，称为负载电流，一般约20毫安。需要特别注意的是，这个电流不是由数字I/O线提供的，而是靠外部激励电源。三线传感器对供电和信号回路有明确区分，对接线和模块设计要求更高。正确匹配电气参数，才是系统可靠运行的关键。

数字传感器驱动电路设计

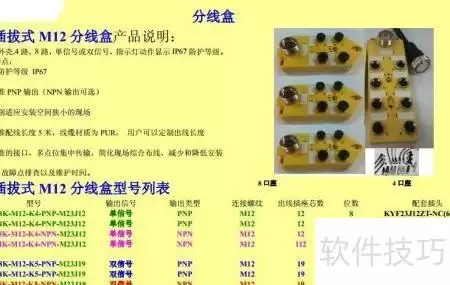

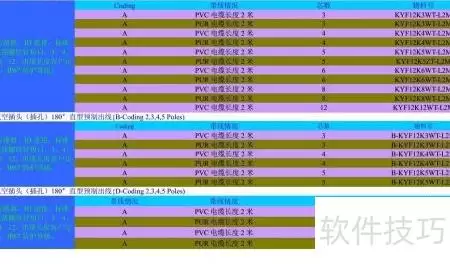

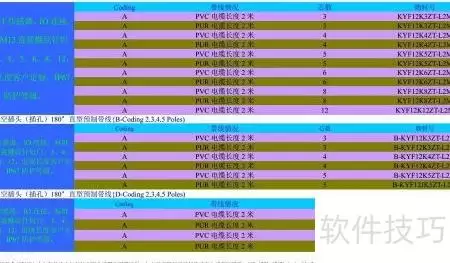

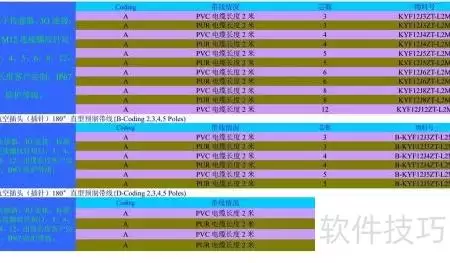

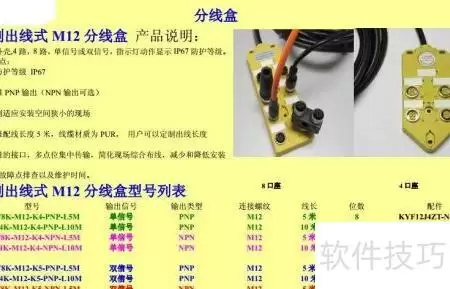

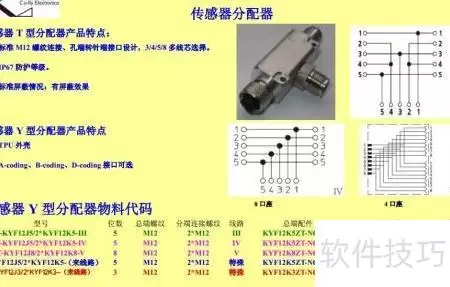

根据驱动传感器输出采用的电子元件，可以分成三类：机械继电器、晶体管和双向FET器件。 机械继电器靠电磁原理工作，通过触点闭合与断开来接通或切断电路，能承载高电压大电流。但响应慢，通常用在开关通断表示的传感器中。不过，触点老化、接触电阻增加等问题，让它的使用寿命受负载电流和动作频率影响较大。连接计数器或数字I/O模块时，可能因触点弹跳造成信号误判，导致输出不稳定。 晶体管是控制直流电流的固态元件，主要分NPN型和PNP型，在低压直流传感器里常被用作输出开关。NPN型多以集电极开路形式使用，有电流吸收特性，适合多种数字接口环境。 双向FET器件，输出结构叫双向场效应晶体管输出。它不仅能直接和TTL、CMOS等数字逻辑电路兼容，关断时漏电流小，开关响应快。FET因工作特性接近理想开关，成为实现数字传感器输出的理想选择，常用于对精度和响应要求高的系统。 挑选数字传感器I/O模块时，三个关键问题必须考虑清楚。第一，传感器输出的数字信号特征是什么？这些特征怎么反映实际测量值？根据这个，可以从列表1中筛选匹配的模块。第二，判断输出是吸入型还是泵出型。表1提供了按吸入与泵出能力分类的NI数字I/O板卡，如果传感器是吸入型输出，就必须选泵出型输入能力的模块，反之亦然。第三，了解输出依赖的具体元件类型，这关系到电气特性，特别是关态泄漏电流和导通最小保持电流。通过对比表2中传感器的参数与数据采集设备的规格，可以精准匹配最合适的I/O设备。 除了工作电压匹配，还有两个常被忽视但至关重要的条件必须满足：传感器关态泄漏电流必须小于或等于I/O模块低电平状态的最大输入电流；传感器导通最小保持电流也必须不超过I/O模块高电平状态的最大输入电流。只有同时满足这些电气兼容性要求，系统才能稳定可靠运行。
