电缆桥架斜坡度数为15度的计算公式

电缆桥架15度爬坡公式

斜边长=爬坡高度*sin15

桥架做法公式登高弯，根据桥架的高度计算切口尺寸。例如，桥架高度100时切口为2.7cm，高度150时切口为4.05cm，高度200时切口为5.4cm。登高的高度乘以2，然后在画线的过程中记住边线对中线，中线对边线。

扩展资料：

为了使坡度更加平缓，我并没有完全按照角度公式来进行切割。相反，我只使用了6公分的距离进行桥架制作。通过数月的实践，我发现使用较小的数值可以使坡度更加顺畅，而使用较大的数值则会导致坡地的陡峭程度增加。因此，当需要长距离爬坡时，我建议根据角度公式来切割，以确保坡度的合理性。

爬坡45度弯计算公式：

45°水平弯头的做法：tan22.5=a/400 a=tan22.5x400=0.4142x400= 165.6854 mm

底边 2a=107.1797x2=214.3594 (mm)

tan15°与tan22.5° 在计算机均可算出

电缆桥架分为槽式、托盘式、梯架式和网格式等结构。它由支架、托臂和安装附件等组成。可以独立架设，也可以敷设在各种建（构）筑物和管廊支架上。电缆桥架的特点包括结构简单、造型美观、配置灵活和维修方便。

全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。

电缆桥架的荷载分为静荷载、动荷载和附加荷载。

参考资料： 百科-桥架

两个45度弯头之间短管计算方法

计算方法：

中心长度减去两边弯头的高度，就是中间的短管长度。

例如：DN100的管子，四十五度弯头长度等于管子内经乘以一点五再乘以0.414。

45度弯头 45度弯头为管件、管道连接件。 用在主管道分支管处。连接两根公称通径相同或者不同的管子，使管路作45度方向改变。

1.5倍弯头中心高=通径*1.524，其实就是通径*倍数，将得出的结果的小数点后面的数字四舍五入取整数。如219的通径是200，中心高即为200*1.524=304.8，取305。

又如114的通径为100，中心高即为：100*1.524=152.4，取152。这种方法方便快捷计算，适用于DN100 及以上弯头曲率半径的算法 。

注：在管路系统中，弯头是改变管路方向的管件。按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。弯头的材料有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等。

扩展资料：

弯头是水暖安装中常用的一种连接用管件，用于管道拐弯处的连接，用来改变管道的方向。与管子连接的方式有：直接焊接法兰连接、热熔连接、电熔连接、螺纹连接及承插式连接等。按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头、对焊弯头等。

管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路做一定角度转弯，公称压力为1-1.6Mpa。弯曲半径小于等于管径的1.5倍属于弯头，大于管径的1.5倍属于弯管。弯头连接两根公称通径相同或者不同的管子，使管路作90°、45°、180°及各种度数的转弯。

由于弯头管件大多数用于焊接，为了提高焊接质量，端部都车成坡口，留一定的角度，带一定的边，这一项要也比较严，边多厚，角度为多少和偏差范围都有规定。表面质量和机械性能基本和管子是一样的。为了焊接方便，管件与被连接的管子的钢种是相同的。

参考资料来源：百科-弯头

参考资料来源：百科-短管

做桥架弯用几何计算器公式怎么算

原材料桥架直通、画线工具笔、直角尺、桥架计算器

切割工具手磨机、锤子、米尺、手提钻

1、弯头度数的计算可以用公式来计算！例如：30度上下爬坡弯头的公式为 x=0.536*e。

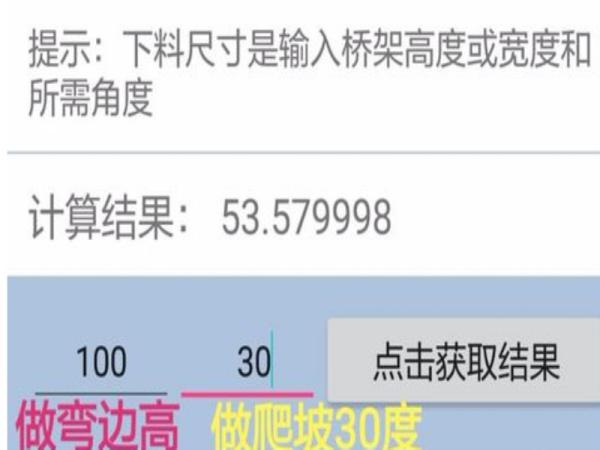

2、另外还可以借助桥架计算器来计算出结果跟公式计算结果一样，第一就是方便直接算出。

3、根据公式计算出结果。

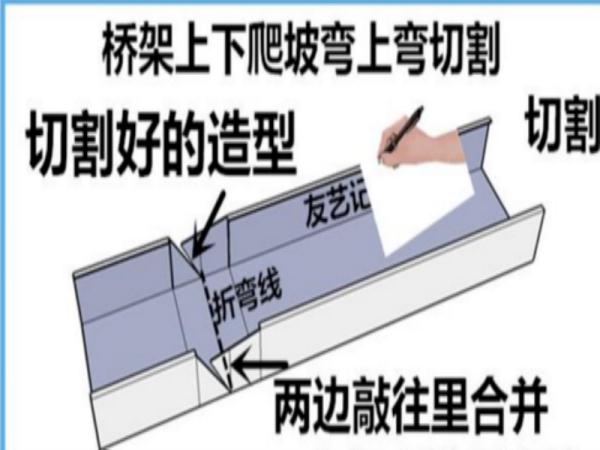

4、先画好上弯线之后，用手磨机进行切割，明确哪里有切割的，切割出来后合并。

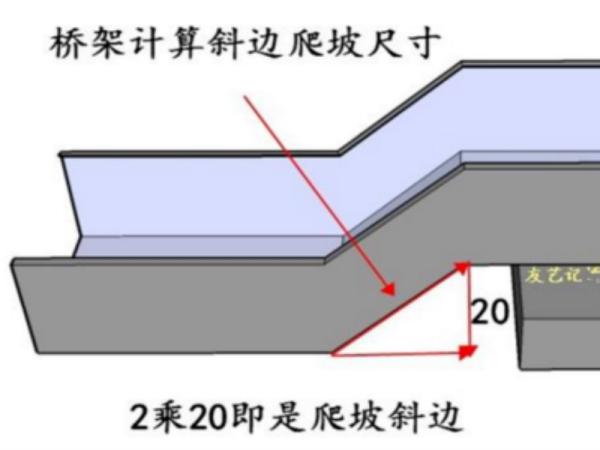

5、切割好上弯，接下来是斜边尺寸计算：2乘以爬高尺寸等于斜边尺寸。

扩展资料

制作的注意事项：

1、根据勾股定律：c2=a2+b2 ，等腰直角三角形中 a=b 那么根据勾股定律所得c2=2a2 或c2=2b2 所以 ： C=√2 √2=1.414 ，实际应用时大约取1.41就行了。

2、切割取角时要保留三角形的一边不要切割，留作折弯后打螺丝。 在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角，要用两个45度来完成一个90度弯。

3、制作45+45度的立90度弯： 取桥架宽度乘以0.4所得值W、 在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。
