CAD如何删除重叠线条-CAD消除重叠线条的命令教程
在CAD绘图过程中，线条重叠是个挺常见的小麻烦。它不仅让图纸看起来不够清爽，还可能影响后续的编辑、标注甚至打印输出。那么，有没有高效又准确的方法来清理这些重叠的线条呢？答案是肯定的。下面就来聊聊几种实用的解决方案，帮你把图纸整理得干干净净。 利用“删除重复对象”命令 最直接高效的工具，莫过于CAD自
在CAD绘图过程中，线条重叠是个挺常见的小麻烦。它不仅让图纸看起来不够清爽，还可能影响后续的编辑、标注甚至打印输出。那么，有没有高效又准确的方法来清理这些重叠的线条呢？答案是肯定的。下面就来聊聊几种实用的解决方案，帮你把图纸整理得干干净净。
利用“删除重复对象”命令

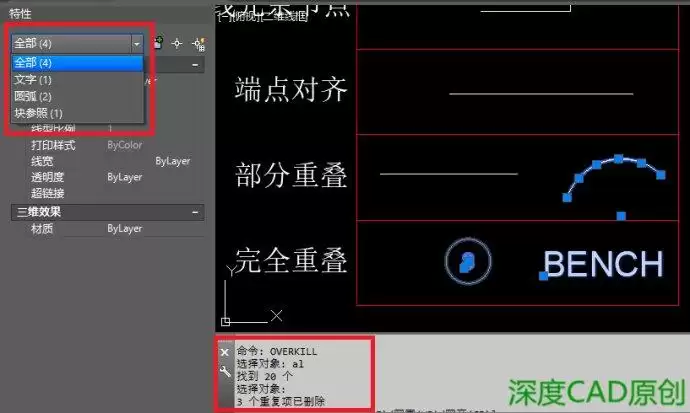

最直接高效的工具，莫过于CAD自带的“删除重复对象”命令（命令名：OVERKILL）。这个命令就像个智能清洁工，能自动识别并合并或删除完全重合或部分重叠的图形对象。

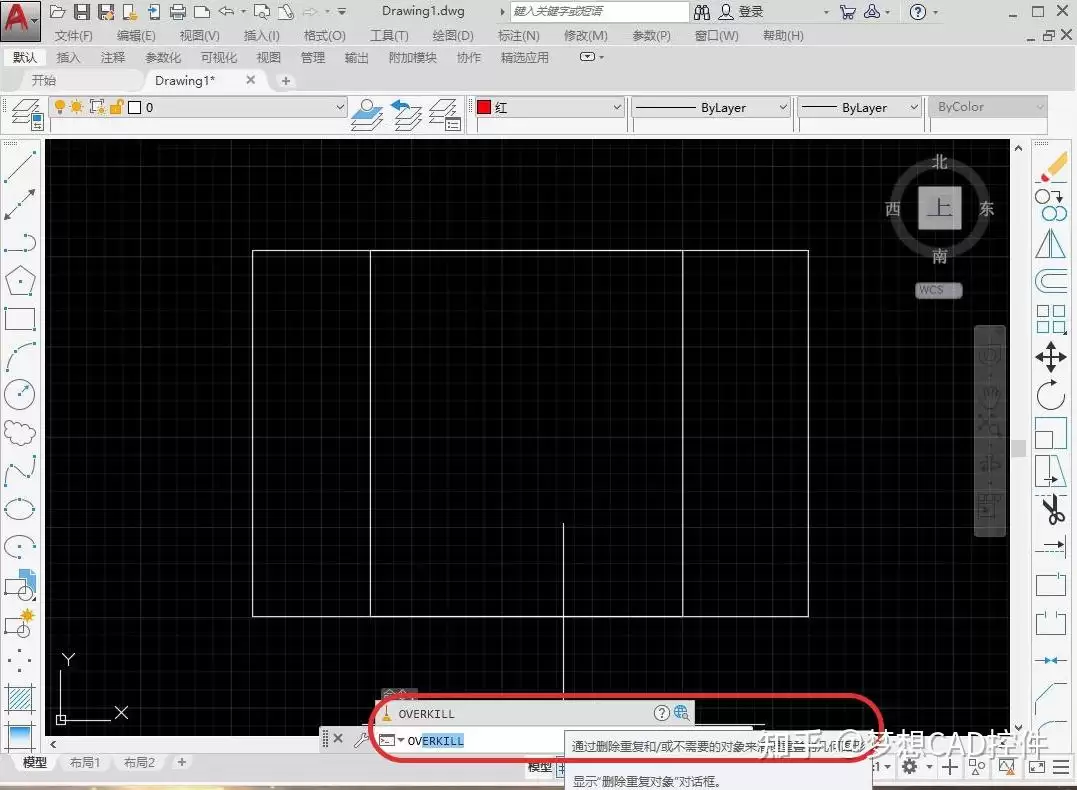

操作起来很简单：首先，打开你的图纸，确保需要处理的图形在视图内。然后，在命令行输入“OVERKILL”并回车。接着，根据提示，用鼠标框选需要检查的图形范围，或者逐个点选相关的线条。选好后按下回车键，CAD就会开始自动分析。
这个命令的聪明之处在于，它会比较线条的起点、终点、长度、角度乃至图层属性，从而精确地找出那些冗余的重叠部分，并将其清理掉。对于由大量线段构成的复杂图形，这个方法能节省大量手动查找的时间。
巧用“快速选择”筛选重叠线条
如果需要对重叠情况进行更精细的控制，或者只想处理特定类型的线条，“快速选择”（命令名：QSELECT）是个好帮手。它允许你根据对象的类型、图层、颜色、线型等多种特性进行筛选。
使用方法：在命令行输入“QSELECT”并回车，会弹出一个对话框。假设你想找出所有可能重叠的直线，可以在“对象类型”里选择“直线”，然后进一步设置条件，比如限定某个特定图层，或者筛选出长度为零或极短的线段（这些往往是重叠的嫌疑对象）。点击“确定”后，符合条件的所有线条会被自动选中。这时，你可以仔细检查这些被选中的对象，手动删除那些确认是冗余的线条（快捷键：E，然后回车）。
利用图层管理辅助删除
当图纸非常复杂时，重叠的线条可能混杂在大量其他图形中，难以分辨。这时，可以借助图层管理功能来简化视图、聚焦问题。
具体做法是：打开图层特性管理器，暂时冻结或关闭那些包含大量正常线条的、无关的图层。这样一来，绘图区域就只显示可能存在重叠问题的特定图层上的对象，重叠的线条会因此变得非常显眼。接下来，再结合前面提到的“OVERKILL”命令或手动选择删除的方法，就能更精准、更轻松地完成清理工作。处理完毕后，别忘了恢复其他图层的显示状态。
总的来说，无论是使用一键清理的“OVERKILL”命令，还是借助“快速选择”进行精准筛查，亦或是通过图层管理来简化操作环境，都能有效地解决CAD图纸中的线条重叠问题。掌握这些技巧，不仅能提升绘图效率，更能保证图纸的规范性和准确性，让后续的每一步工作都更加顺畅。
