CAD如何填充图案-CAD快速填充图案的方式
CAD填充图案需在封闭图形内进行，通过菜单或命令行启动命令。在对话框中选择合适图案，调整比例与角度以控制效果，预览确认后完成。提升效率的技巧包括：熟悉预定义图案集、配置工具选项板快速调用、使用快速选择功能批量处理相似图形，以及记忆常用图案关键词以加速定位。
在CAD绘图工作中，填充图案是个再常见不过的操作了。它能让你的图形表达更直观、信息更丰富，是图纸专业性的重要体现。今天，我们就来系统梳理一下CAD填充图案的标准操作流程，并分享几个能显著提升效率的实用技巧。
一、基本填充图案操作
首先，确保你已经绘制好了需要填充的图形轮廓。这里有个关键前提：图形必须是封闭的，否则软件无法识别填充边界。

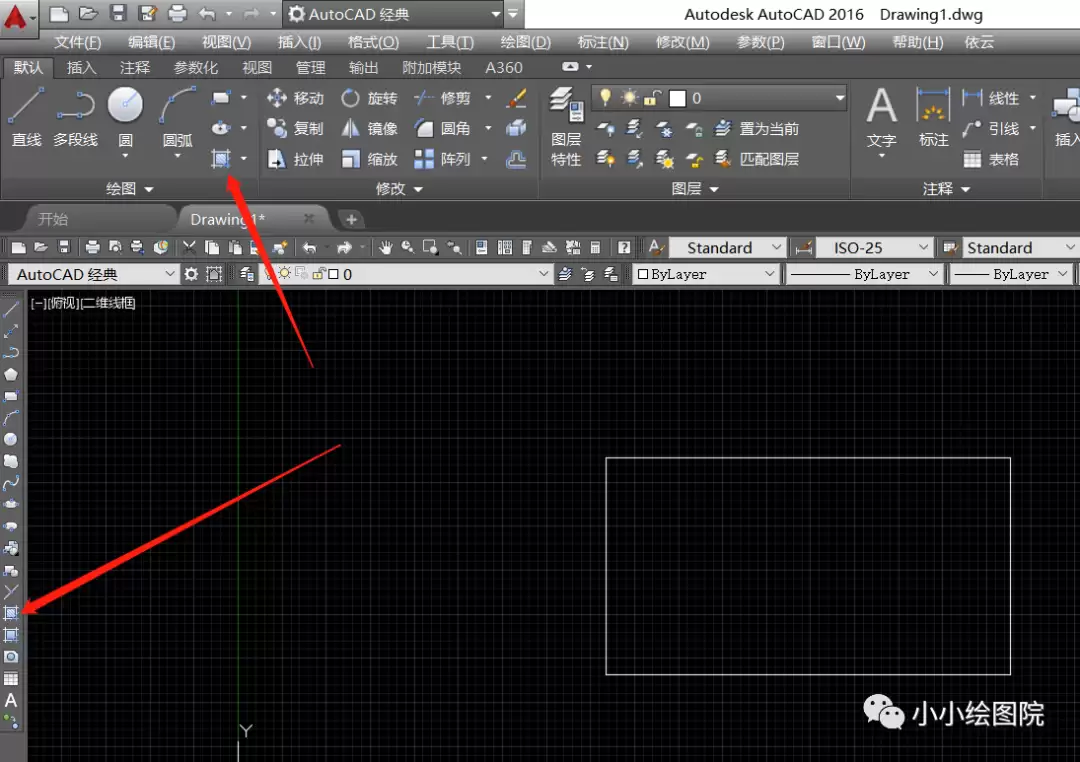

操作入口很灵活。你可以在顶部菜单栏找到“绘图”下拉菜单，点击其中的“图案填充”选项。更快捷的方式是，直接在命令行键入“hatch”并回车，同样能调出图案填充对话框。
对话框是功能的核心。第一步是选择图案。在“图案”下拉列表里，CAD预置了丰富的图案库，比如ANSI、ISO等标准系列。你需要根据图形表达的意图来挑选，比如表示混凝土、砖墙或土壤的特定图案。
选好图案后，调整“比例”和“角度”是让填充效果贴合实际的关键。比例控制着图案的疏密程度，太大则稀疏，太小则密集，需要根据你的绘图比例尺来反复调试，直到视觉上协调为止。角度一般保持默认的0度即可，在有特殊方向要求时（如表示倾斜的剖面线）再进行调整。
参数设置妥当后，点击“拾取点”按钮，光标会回到绘图区。此时，在你想要填充的封闭图形内部任意位置点击一下，CAD便会自动识别该区域并生成填充预览。仔细检查预览效果，如果对图案的疏密、角度不满意，可以返回对话框重新调整。
最后，确认一切无误，点击“确定”按钮，填充便正式完成了。
二、快速填充图案的技巧
掌握了基础操作，再来看看如何提速。毕竟，效率也是生产力。
1. 善用预定义图案集：与其每次在浩如烟海的列表中盲目查找，不如花点时间熟悉CAD自带的预定义图案集。例如，在建筑或机械制图中，常用的材料表示图案（如钢筋混凝土、砂砾、斜线）都归类在相应的集合里，熟记位置能省下大量搜索时间。
2. 配置工具选项板：这是一个被许多人忽视的效率利器。你可以将最常用的几个填充图案（比如你项目中标准的混凝土、砖、保温材料图案）直接拖拽或添加到“工具选项板”中。下次需要时，直接从选项板里点击调用，省去了打开对话框、翻找图案的步骤，真正做到即点即用。
3. 批量处理相似图形：当一张图里有多个形状不同但需要填充相同图案的区域时，逐个点击填充会非常耗时。这时，可以使用“快速选择”功能（命令：QSELECT）。通过设置对象类型（如“所有图元”）或图层等过滤条件，一次性选中所有目标图形，然后统一执行填充命令，实现批量操作。
4. 记忆常用图案关键词：对于高频使用的图案，可以记住其名称或关键词。在命令行启动填充命令后，有时直接输入图案名称（如“ANSI31”表示铁/钢的剖面线）或前几个字母，能更快地定位到目标图案，这比在图形化列表中滚动查找要快得多。
总而言之，熟练运用图案填充，不仅能让你绘制的建筑平面、机械剖面或地质图件更加清晰、专业，更能通过上述技巧大幅提升绘图速度。把基础操作练成肌肉记忆，再将效率技巧融入工作流，你的CAD绘图体验自然会变得既轻松又精准。
