迅捷CAD编辑器创建块和使用块的详细操作过程
作者:OpenWorld
时间:2026-06-12
浏览:8
迅捷CAD编辑器可通过“编辑器”菜单创建和使用图块。用户先绘制图形并框选,点击“创建块”设置名称完成定义。插入时使用“粘贴块”工具,选择对应图块并设置插入点与比例即可。该功能能避免重复绘图,提升绘图效率。
本文目录
在CAD绘图工作中,图块功能堪称效率神器。它能将常用的图形组合保存,方便随时调用,避免重复绘制。今天,我们就来详细梳理一下在迅捷CAD编辑器中,如何创建块以及如何使用块。

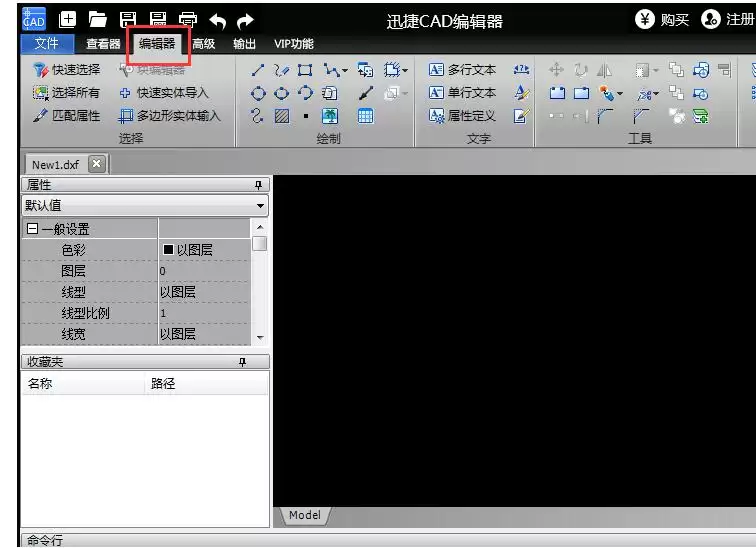

首先,启动迅捷CAD编辑器,打开你需要处理的图纸文件,或者新建一个空白文档。进入工作界面后,将菜单切换至“编辑器”选项,所有的绘图与编辑工具便触手可及。

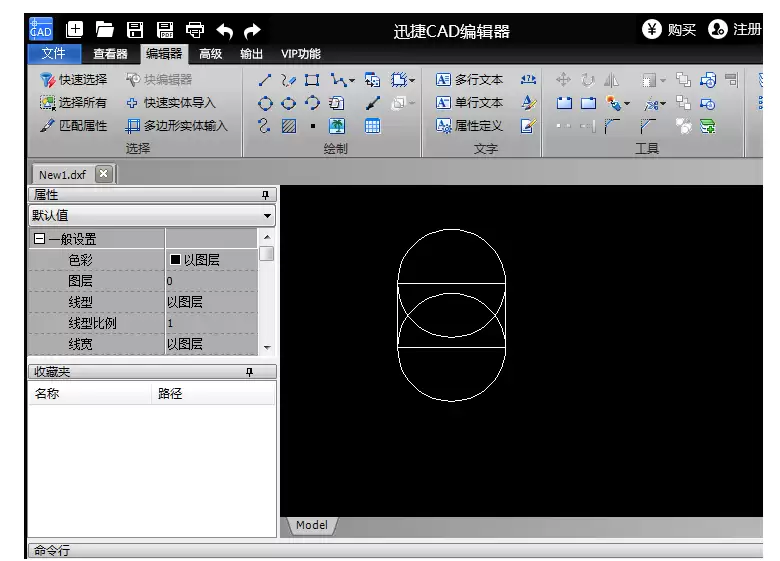

接下来,在软件的绘图区域,绘制出你打算定义为图块的图形。无论是标准零件、常用符号还是复杂组件,都可以预先画好。

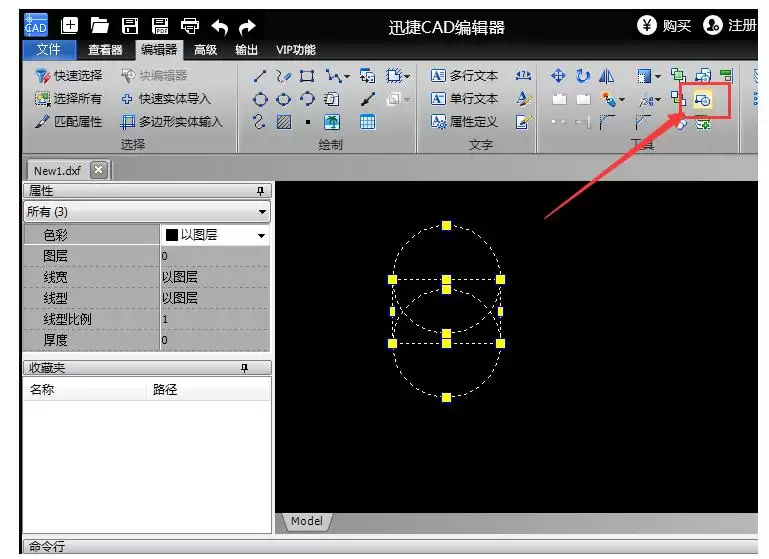

图形绘制完毕后,使用鼠标框选整个图形,然后在工具栏中找到并点击“创建块”功能。点击后,系统会弹出一个创建块的参数设置对话框。

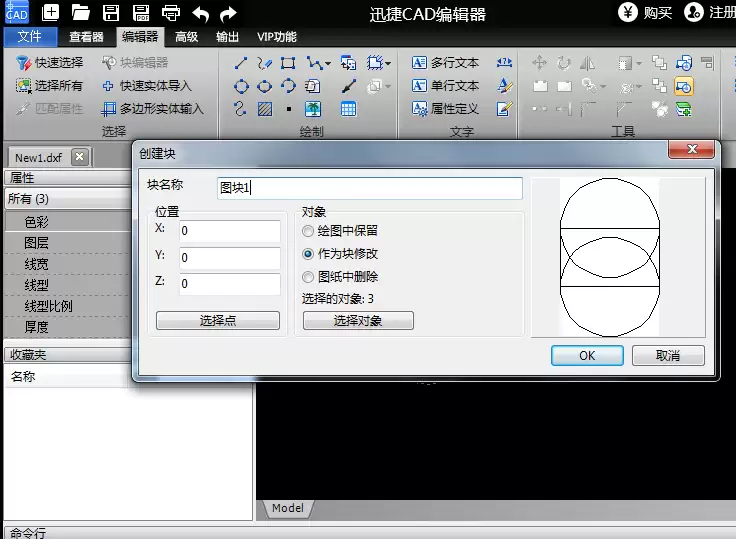

在这个对话框的右侧,你可以实时预览当前选中的图形。在“块名称”一栏,为你的图块输入一个清晰易记的名称,之后点击“OK”按钮。至此,一个专属图块就创建完成了。

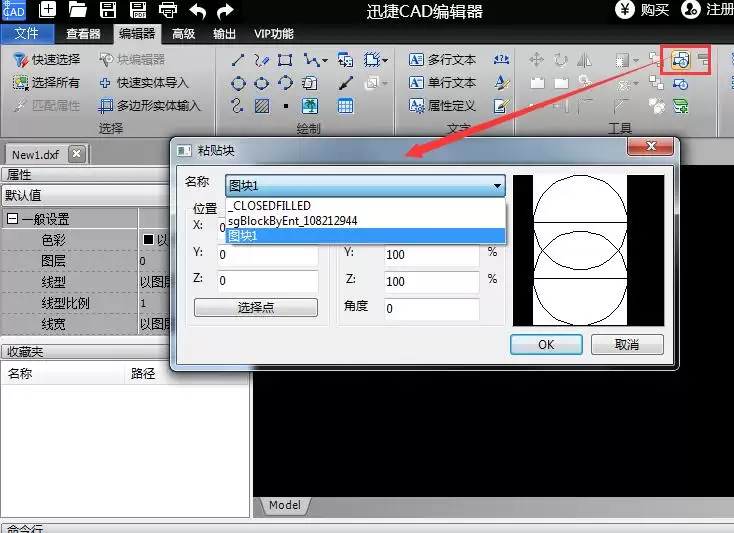

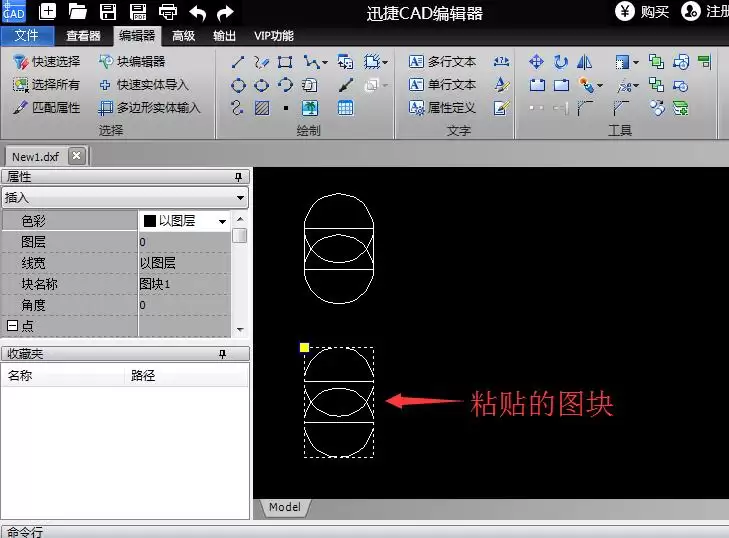

当需要在图纸中插入这个图块时,操作同样简单。点击工具栏中的“粘贴块”工具,在弹出的对话框里,从名称下拉列表中找到你刚才命名的图块。接着,根据实际需求设置好插入点和比例,最后点击“OK”,图块便会精准地放置到指定位置。


以上就是使用迅捷CAD编辑器进行图块创建与调用的完整流程。掌握这个功能,能显著提升复杂图纸的绘制效率,建议有相关需求的朋友可以亲自尝试操作。
