FreeBSD中启用3D加速功能的方法

先讲清楚一个核心原理：FreeBSD下实现3D加速的机制，其实并不只是FreeBSD独有的，整个*nix家族走的都是同一套逻辑。

整套架构，近似于通信领域的OSI分层模型：

（1）最顶层是应用层。说白了，就是程序发起一个3D渲染请求，然后通过函数调用，去调用下一层的3D加速接口。没什么玄乎的。

（2）再往下，是3D加速的函数接口（API）。它的作用是把应用层的各种调用，转译成系统能理解的东西，最终让X系统去和硬件交互。目前最流行的API有DirectX、OpenGL。而在*nix世界里，有个对Windows用户来说可能比较陌生的词——MESA。早期的MESA实际就是OpenGL的一个开源实现，如今已经在很多方面有了突飞猛进的扩展。有兴趣的可以去看看官网：

http://mesa3d.org/

这些API和X系统之间的桥梁，就是GLX。GLX本质上是一种运行在X之上的协议，通过它，函数调用才能跟X系统打交道。

（3）DRI。这是整个系统的关键环节。

DRI，全称Direct Rendering Infrastructure，你可以简单理解成X与硬件之间的中间层。但它并不只是一个单薄的接口，而是包含了从X到硬件各个节点的模块，甚至牵涉到内核。它最重要的工作，就是把MESA或OpenGL的调用，翻译成硬件能直接执行的指令，从而指挥GPU开始渲染。

（4）DRI驱动程序。这是最底层的，直接和物理硬件打交道。没有它，所有的上层调用都是空谈。

好了，理论说完，直接上干货——怎么才能让你的FreeBSD开启3D？

实现的条件

核心问题只有一个：你的DRI支不支持你的显卡？

目前，FreeBSD的DRI对以下系列显卡有原生支持（摘自/usr/src/sys/i386/conf/NOTES）：

device          drm             # DRM core module
device          i915drm         # Intel i830 through i915
device          mach64drm       # ATI Rage Pro, Rage Mobility P/M, Rage XL
device          mgadrm          # AGP Matrox G200, G400, G450, G550
device          r128drm         # ATI Rage 128
device          radeondrm       # ATI Radeon
device          sa vagedrm       # S3 Sa vage3D, Sa vage4
device          sisdrm          # SiS 300/305, 540, 630
device          tdfxdrm         # 3dfx Voodoo 3/4/5 and Banshee

如果你的显卡不在上面这张表里，那基本上可以放弃治疗了。

不过，如果你用的是nVidia的显卡，先别急着悲伤——往下看，你会发现选择nVidia恰恰是明智的。而如果你的显卡在上面，也别高兴太早，这些行列里总有特例。比如我那台笔记本的ATI IGP 340M，就属于“理论上支持，实际难搞”的那一类。

一起来看看手里的卡到底行不行：

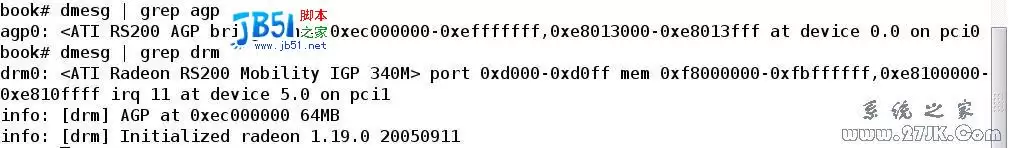

（1）执行dmesg | grep agp。如果看到类似下面的输出：

agp0:  mem 0xe0000000-0xe3ffffff at device 0.0 on pci0

那说明有戏。如果啥都没出，那就恭喜了——可以彻底忘了3D这回事，关掉这篇文章，等换张新显卡再回来吧。

（2）执行kldload drm。如果没报错，基本就成功了一大半。如果恰好报错了，那希望就减少一半，或者说希望不大。

（3）前两关都过了，就可以开始真刀真枪地实验了。

3D功能的实现

普通显卡

（1）先把Xorg和KDE（或Gnome）装上。

（2）运行Xorg -configure，会在home下生成一个xorg.conf.new文件，把它复制到/etc/X11/xorg.conf。

（3）执行startx。这时你会看到三个窗口外加一个时钟。别慌，这其实是正常的，因为你还没进入KDE。

（4）退出X。在最左边的窗口里输入exit，或者按下Ctrl+Alt+BackSpace。

（5）查看日志：cat /var/log/Xorg.0.log | grep " Direct Rendering enabled"。如果看到：

(II) RADEON(0): Direct Rendering enabled

恭喜，3D已启用。如果没有，那就去仔细阅读/var/log/Xorg.0.log，它会在某一行明确告诉你原因。

nVidia显卡

如果你用的是nVidia，那事情简单很多。直接去nVIDIA官方下载最新的FreeBSD驱动，安装就行。装完后用kldstat看一下，会发现多了linux的模块。nVidia的说明说这是为了兼容性而设的，实际上驱动是纯FreeBSD的，可以在/boot/loader.conf里把它去掉。

装完重启X，应该会在KDE启动前闪过一个nVidia的logo（本人现在没有测试环境了，不然真想拍下来给大家看看）。只要那个logo出现，基本就成了。

3D功能的确认

怎么确认3D加速确实在跑？

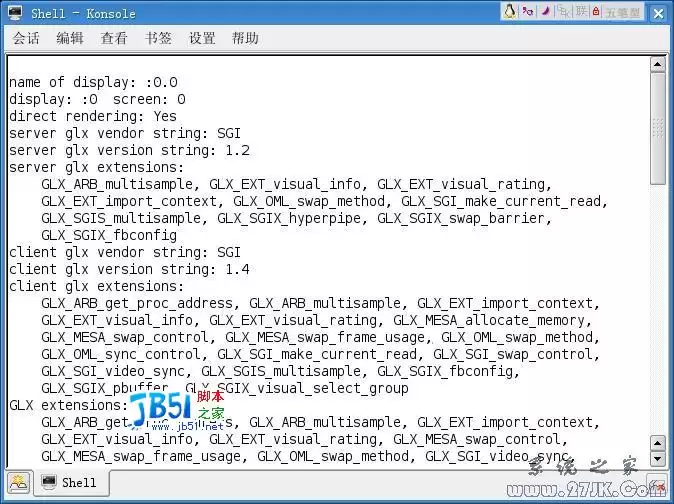

（1）最权威的方式：打开终端，运行glxinfo。在第二行或第三行，如果看到Direct Rendering: YES，那就板上钉钉了。

（2）实践中最好用的方式：调出屏幕保护程序，选那些带GL字眼的，比如经典的“幻想”，如果不卡顿、不拖影，那也说明已经OK了。

可能会出现的问题

（1）显卡明明在列表里，但就是加载不上。→ 搜Google或百度吧，一步到位。

（2）共享内存的显卡总出问题。→ 如果BIOS里能调显存大小，设成大于16M；如果BIOS不行，就在/etc/X11/xorg.conf里把Ramsize的值设成大于4096。

（3）IBM R40e系列笔记本，老是提示“不支持AGP”。→ 升级到FreeBSD 6.1-Release。这个版本的一大改进，就是解决了这个坑（感谢FreeBSD开发团队！）。

（4）显卡明明没问题，但就是无法启用3D加速。→ 这个问题比较棘手。很多老显卡不支持24位或32位色深，试试在/etc/X11/xorg.conf里改成16位色深。多少人都在这里卡过。

（5）想启用双显模式？→ 去man吧，没什么捷径。

（6）启用3D加速到底有什么好处？→ 第一，你可以玩Quake了；第二，所有图形相关软件都会有明显的速度提升；第三，你可以享受到一个流光溢彩的屏保；第四，把大量计算工作甩给显卡，等于给你的CPU延寿；当然，还有你自己才懂的第五个理由。
