cad快速看图如何测量直线距离
在CAD绘图的世界里，精准测量直线距离是一项至关重要的技能 说实话，只要是跟CAD图纸打过交道的朋友，无论是画建筑蓝图的建筑师，还是搞机械零件设计的工程师，肯定都深有体会：图纸上每一段直线的长度，都直接关系到最终成果的精度。有时候差之毫厘，可真就谬以千里了。所以，能快速、准确地测出直线距离，几乎成了
在CAD绘图的世界里，精准测量直线距离是一项至关重要的技能
说实话，只要是跟CAD图纸打过交道的朋友，无论是画建筑蓝图的建筑师，还是搞机械零件设计的工程师，肯定都深有体会：图纸上每一段直线的长度，都直接关系到最终成果的精度。有时候差之毫厘，可真就谬以千里了。所以，能快速、准确地测出直线距离，几乎成了我们的日常刚需。而CAD快速看图这款软件，在这方面确实是个得力助手，它提供的方法既便捷又高效，让我这种老绘图员都觉得很顺手。
一、软件优势
首先我得说，这款软件最打动我的地方就是它的“亲和力”。界面设计得非常简洁，哪怕你是个CAD新手，也能很快摸清门道，迅速上手。它不仅能闪电般打开各种格式的CAD图纸，最关键的是，你电脑上甚至可以不装那些庞大复杂的CAD主程序！光凭这一点，就为很多人省去了大量学习和安装的麻烦。根据我的经验，日常工作中大部分的查看和简单测量需求，用它就完全能搞定，不必动不动就请出那些“重型武器”。

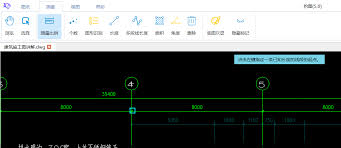

（如上图所示，软件的界面一目了然，功能按钮的布局很符合我们的操作直觉，找起工具来丝毫不费劲。）
二、测量直线距离步骤
它的测量流程设计得很直观，基本是“傻瓜式”操作。我给大家捋一捋：
1. 打开图纸：这个就不用多说了，启动软件，找到你的目标图纸打开就行，速度通常都很快。
2. 进入测量模式：在工具栏里，眼睛扫一下就能找到那个醒目的“测量”按钮。点进去之后，你会看到好几个选项，这里我们直奔主题，选择“直线距离”测量。这个环节没什么坑，放心点。
3. 选取直线两端点：接下来就是核心操作了。把鼠标移到你想测的那条线的起点，点击左键定下第一个点；然后，沿着直线移动到终点，再点一下。这里有个小技巧我后面会细说，就是要留意软件的“捕捉”反馈，确保点在了准确的位置上。
4. 查看测量结果：当你点下终点的那一刻，结果立刻就蹦出来了，精确到小数点后好几位。这个即时反馈做得很好，让你对长度数据一清二楚，心里特别踏实。
三、测量技巧与注意事项
当然，工具虽好，要想测得准，一些关键细节可不能马虎。根据我踩过的一些“小坑”，给大家提个醒：
1. 确保图纸比例准确：这是最基础也最重要的一步！测量之前，务必、务必、务必确认一下图纸的比例设置是否正确。这就像用一把刻度不准的尺子去量东西，图纸比例要是错了，后面测出来的所有数字都没有意义了。我通常会在测量前，找一个图上标注了明确尺寸的已知部分先验证一下比例。
2. 注意捕捉准确端点：在点选起点和终点时，一定要利用好软件的捕捉功能（比如端点捕捉、交点捕捉）。当鼠标靠近关键点时，软件通常会有磁吸或高亮提示。相信我，依赖这个功能远比肉眼判断要精准得多，能有效避免因为手抖或看偏那么一两个像素而带来的误差。
3. 多角度测量验证：对于特别关键的尺寸，比如重要的结构长度或者定位孔距，我个人的习惯是“多测几次”。举个例子，一条斜线，除了直接测量其长度，我有时会分别测一下它的水平投影和垂直投影距离，用勾股定理心算复核一下，或者换一种测量方式（比如用标注功能）交叉验证。多一道保险，心里更稳当。
四、应用场景举例
说到应用，这工具简直是无处不在。我就举两个我最熟悉的领域：
1. 建筑领域：在看建筑平面图的时候，我经常用它来快速量取房间的开间、进深，或者某一段墙体的精确长度。这对于快速评估空间布局、核对设计尺寸来说，效率提升不是一星半点。设计师拿着它，能更高效地进行规划推敲。
（就像这张示意图里展示的，在建筑图纸中快速获取尺寸信息，对方案的把控至关重要。）
2. 机械制造：在机械行业更是如此。一个零件的轮廓尺寸、几个安装孔之间的中心距、某条边的长度……这些都需要毫厘不差。以前可能要切换到大型CAD软件里进行复杂操作，现在用快速看图工具，几下点击就能得到可靠数据，极大地保证了加工前的图纸审核效率和零件精度。
总的来说，CAD快速看图在测量直线距离这块，确实是个“小而美”的神器。它通过一套极其简化的操作流程，把我们从复杂的软件操作中解放出来，让我们能更专注于数据和设计本身。根据我的使用体验，它实实在在地提升了绘图和审图工作的效率与准确性。无论你是天天泡在图纸里的专业人士，还是偶尔需要查个尺寸的临时用户，我都觉得它值得一试。好了，方法、技巧和场景都分享给大家了，不妨现在就打开一张图纸实操一下，开启你的精准、高效绘图之旅吧！
