全球最薄氮化镓芯片问世：英特尔实现功率与逻辑的单片集成

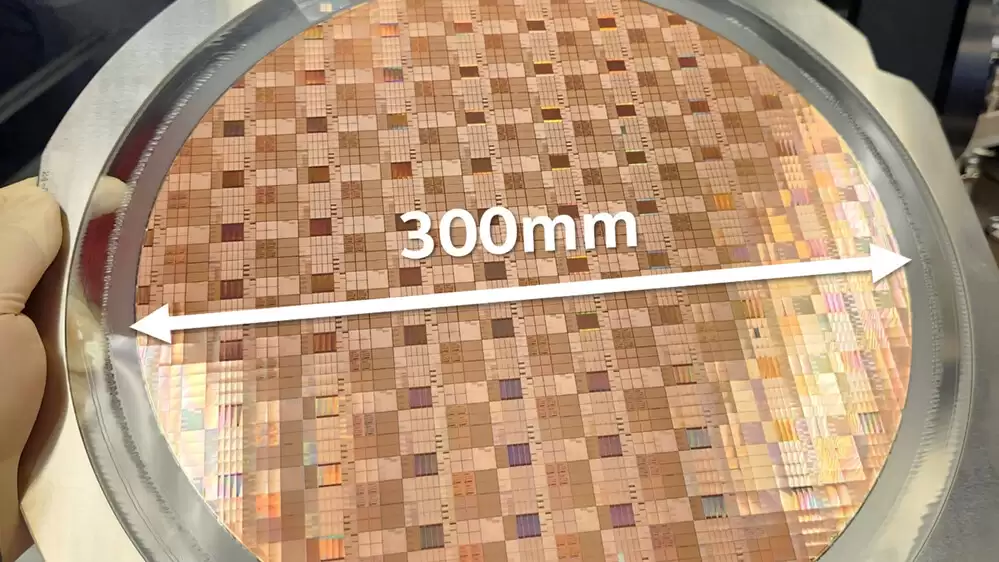

半导体领域又迎来一项关键突破。近日，英特尔公布了其最新的研究成果：基于12英寸（300mm）氮化镓晶圆，成功制造出全球最薄的氮化镓芯片。他们将硅衬底的厚度缩减到了惊人的19微米，什么概念呢？这大约仅是人类头发直径的五分之一。这项进展，无疑是半导体设计向更极致维度迈进的重要一步。
更值得关注的是，英特尔在这项技术上实现了业界首次的“合二为一”——将氮化镓功率晶体管与硅基数字逻辑电路集成在了同一块芯片上。这意味着，以往需要额外辅助芯片才能完成的复杂计算功能，现在可以直接“内置”到功率芯片内部。带来的好处显而易见：系统架构得以大幅简化，而组件之间能量传输的损耗也随之降低。
那么，为何要如此大费周章地追求集成？答案在于现代电子行业面临的核心矛盾：设备空间日益紧凑，却需要塞进更强的性能、更高的效率以及更快的处理速度。这种对“高功率密度”和“高能效”的双重渴求，正是驱动此类技术创新的根本动力。
性能数据是最有说服力的证明。根据英特尔的严格测试，这款氮化镓晶体管可以承受高达78V的电压，其射频截止频率更是超过了300GHz，完全能够胜任高频通信应用的严苛要求。集成的数字逻辑部分表现同样亮眼，反相器的开关速度快至33皮秒，即便在高温高压的极端环境下，性能依然保持高度稳定。
对比传统的硅基CMOS工艺芯片，氮化镓材料展现出了硅材料在物理极限下难以企及的综合优势。可以说，这不仅仅是材料的替换，更是系统级能效和设计自由度的跃升。
英特尔方面指出，这项氮化镓芯片技术已经展现出满足实际部署可靠性标准的巨大潜力。它的未来应用场景相当广阔，从追求极致能效的数据中心，到需要高速处理的下一代5G乃至6G通信网络，都有望因此受益，推动电子设备向着更小、更强、更高效的方向持续演进。
