CAD中如何制作动态块不要帮助里面的
CAD中如何制作动态块不要帮助里面的动态块中的参数和动作有很多选择，无法一一列举。这里给个简单的例子，比如我画了一个简单的螺栓，虽然只是示意，并不是非常精确。希望不要对细节过于苛责。1.画一个简易的螺栓。如图。2.进入块编辑器后，在如图所示的位置，可以通过增加一个“线性参数”来调整螺纹长度。此时，你会看到直线的两个端点上出现了两个青色的箭头。然后切换到动作模式，在动作选项中选择“拉伸动作”。选择参数时，选择“线性参数”，这是在之前标注的参数上选择的。接下来选择与动作相关联的参数点，参数点就是参数上的两个点
CAD中如何制作动态块不要帮助里面的
动态块中的参数和动作有很多选择，无法一一列举。这里给个简单的例子，比如我画了一个简单的螺栓，虽然只是示意，并不是非常精确。希望不要对细节过于苛责。

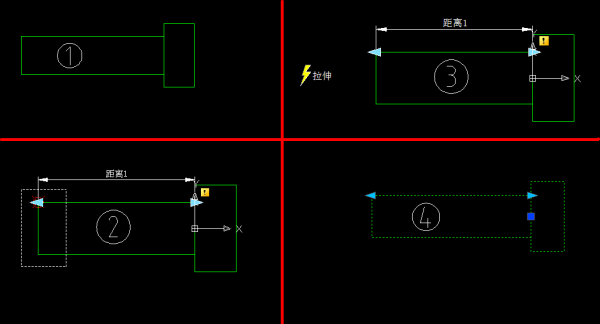

1. 画一个简易的螺栓。如图。
2. 进入块编辑器后，在如图所示的位置，可以通过增加一个“线性参数”来调整螺纹长度。此时，你会看到直线的两个端点上出现了两个青色的箭头。
然后切换到动作模式，在动作选项中选择“拉伸动作”。选择参数时，选择“线性参数”，这是在之前标注的参数上选择的。接下来选择与动作相关联的参数点，参数点就是参数上的两个点。现在想要改变螺栓长度的话，选择左侧的那个点。移动到该点时，会有一个红色圆圈提示。只能选择左点和右点，所以现在选择左点。然后选择拉伸框，在图2中按照白色矩形框选一下。接下来选择拉伸的对象，选择上下两根水平直线和左边的竖直直线。最后选择移动位置，由于拉伸动作是根据线性参数进行拉伸的，所以随便点一下就可以了，放在外部或者内部都没有关系，拉伸动作对此不敏感。
3. 处理完以上步骤后，图像将呈现出图3中的样子。此时，关闭图像编辑器之前，确保选择保存修改。
4. 退出块编辑器后，选择该块，如图4所示，在箭头处会出现一个方向指示。由于我们定义的拉伸是按照左侧的点动作进行的，所以当你拖动左边的箭头时，螺栓的长度会发生变化，而拖动右边的箭头则不会有任何变化。
总结一下，动态块的关键在于具备参数和动作，并且要能够将动作与参数关联起来。举个例子，拉伸动作对图形的效果是，两条水平线会被拉长，而短竖线则会被移动。这个效果可以通过使用拉伸命令（S）来实现，你可以自己研究一下具体的操作方法。至于其他的参数和动作，以及如何使用参数集，我就不多说了，因为打字实在太累了，还要作图、截图，所以我决定悬赏5分给大家，呃...天啊！
= CAD技术智囊团 =
怎么制作CAD中的查询动态块
1. 画一个简易的螺栓。
2. 进入块编辑器后，在如图所示的位置，可以通过增加一个“线性参数”来调整螺纹长度。此时，你会看到直线的两个端点上出现了两个青色的箭头。
然后切换到动作模式，在动作选项中选择“拉伸动作”。选择参数时，选择“线性参数”，这是在之前标注的参数上选择的。接下来选择与动作相关联的参数点，参数点就是参数上的两个点。现在想要改变螺栓长度的话，选择左侧的那个点。移动到该点时，会有一个红色圆圈提示。只能选择左点和右点，所以现在选择左点。然后选择拉伸框，在图2中按照白色矩形框选一下。接下来选择拉伸的对象，选择上下两根水平直线和左边的竖直直线。最后选择移动位置，由于拉伸动作是根据线性参数进行拉伸的，所以随便点一下就可以了，放在外部或者内部都没有关系，拉伸动作对此不敏感。
3. 处理完以上步骤后，图像将呈现出图3中的样子。此时，关闭图像编辑器之前，确保选择保存修改。
4. 退出块编辑器后，选择该块，如图4所示，在箭头处会出现一个方向指示。由于我们定义的拉伸是按照左侧的点动作进行的，所以当你拖动左边的箭头时，螺栓的长度会发生变化，而拖动右边的箭头则不会有任何变化。
