CAD图怎么转换为JPG图片格式并进行导出

怎么导出CAD图CAD图怎么转换成JPG图片格式方法一:导出的文件格式为JPG,并且底色为纯白色。1.调整视角2.操作:在CAD的命令行输入“plot”并按下空格或回车,会弹出“打印”对话框。在对话框中找到“打印设备”选项并点击,然后选择“打印机配置”中的“名称(N)”。接着,点击下拉三角形,选择“PublishToWebJPG.pc3”。继续向右下角滚动,找到“打印到文件”中的“文件名和路径”,将地址更改为您需要的位置,例如:桌面。3.注意:在进行绘图之前,请确保在CAD上将要打印的图形完整呈现出来,切

本文目录

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

    方法一:

    导出的文件格式为JPG,并且底色为纯白色。

    1. 调整视角

    2.操作:在CAD的命令行输入“plot”并按下空格或回车,会弹出“打印”对话框。在对话框中找到“打印设备”选项并点击,然后选择“打印机配置”中的“名称(N)”。接着,点击下拉三角形,选择“PublishToWeb JPG.pc3”。继续向右下角滚动,找到“打印到文件”中的“文件名和路径”,将地址更改为您需要的位置,例如:桌面。

    3. 注意:在进行绘图之前,请确保在CAD上将要打印的图形完整呈现出来,切勿在打印后才发现图形不完整。

    另外一种方法:

    导出的文件可以是BMP格式、3DS格式等,而且文件的背景色是黑色的。

    1. 操作:在CAD的命令行中输入"export",然后按下空格或回车键,将弹出"输出数据"对话框。在对话框的"文件类型(T)"中,点击下拉菜单选择所需的文件类型,以BMP为例,选择"位图(*.bmp)"。接下来选择要保存的路径,然后点击"保存"按钮。

    2. 请注意:确保图像的完整性。

    proe零件图怎么转换成cad图

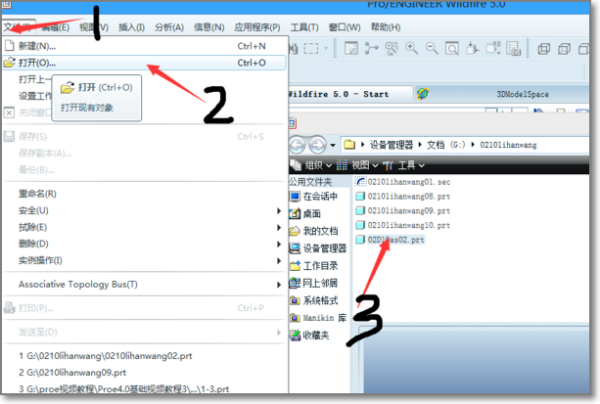

    1、成功启动proe软件后,点击"文件",再点击"打开",找到并选择已经绘制好的proe 3D图形。点击"预览",最后点击"确定"。这个步骤的主要目的是加载文件,要注意在加载文件时点击预览,以防加载错误的文件。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

    2、当文件加载完成后,会出现图形文件。在这一步,需要仔细检查图形是否已经完整绘制出来,因为如果在这个阶段出现问题而没有及时修正,最终生成的2D图纸也会是不合格的。因此,这一步也是非常重要的。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

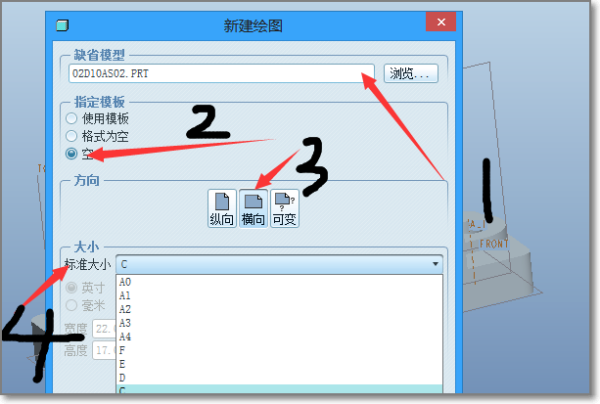

    3、点击选项栏中的“文件”按钮,然后选择“新建”。接着,会弹出一个新建对话框,在该对话框中选择“绘图”选项。在指定文件名称后,取消勾选“使用默认模板”,最后点击“确定”按钮,即可进入下一步。

    4、红线1标注的内容无需修改。红线2标注的是是否使用模板,具体是否使用需根据实际情况自行决定。红线3标注的是图纸的放置方向,可根据需要选择横向或竖向放置。红线4标注的是选择适合零件大小的图纸尺寸,根据具体情况自行决定。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

    5、进入2D转换界面后,在空白的图纸上点击鼠标右键,在弹出的对话框中选择“插入普通视图”,然后再次点击空白图纸(你点击的位置将作为绘图的起始点)。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

    6、完成上一步操作后,会跳出一个选项对话框。请选择“视图类型”,在视图方向选择框中选择“几何参照”(对于初学者来说,建议选择几何参照)。然后,在其子选框中选择/设置相应的参照面。最后,点击“确定”按钮。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

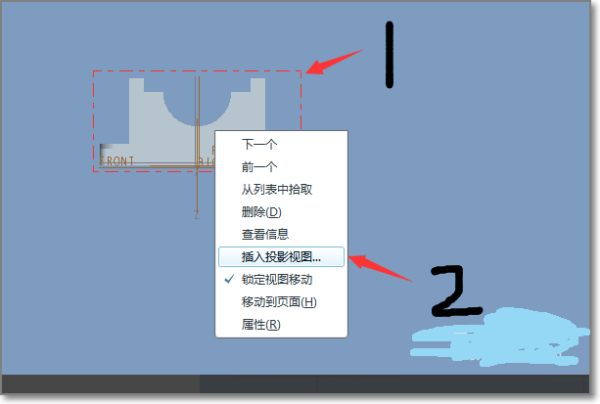

    7、在图形上单击鼠标右键,选择“插入投影视图”选项。会出现一个对话框,在对话框中选择“插入投影视图”。这时候,你会看到鼠标光标下方出现一个投影视图的方框,只需将方框拖动到适当的位置即可。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

    8、在进行下一步之前,点击“图形显示方式”,取消勾选“坐标系”和“参照”。请注意,如果不取消勾选,转换为2D图形时可能会出现干扰线段,导致图纸不够简洁。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

    9、接下来的步骤是对图纸进行修改。如果对软件绘制的图形有不满意的地方,可以进行相应的修改。点击选项栏中的“草绘”按钮。这里的操作逻辑与AutoCad相似,如果你懂AutoCad,那么你就会使用这个功能。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式

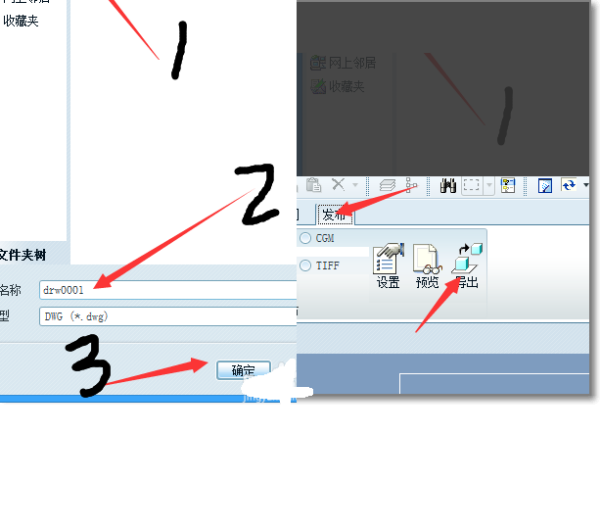

    最后一步是点击选项栏中的“发布”按钮,然后选择“DWG”格式,再选择“导出”按钮。在弹出的对话框中,选择存储位置并给文件命名,最后点击“确定”来保存Proe 3D图为AutoCad 2D工程图,这样就完成了。

    怎么导出CAD图 CAD图怎么转换成JPG图片格式
