CAD 构建线段的快速操作

CAD构造线的快捷键CAD构造线怎么用构造线的快捷键是XL。CAD常见命令快捷键如下:1.制图中“点”的快捷键为:PO;2、CAD制图中“直线”的快捷键为:L;3、CAD制图中“构造线”的快捷键为:XL;4、CAD制图中“多段线”的快捷键为:PL;5、CAD制图中“多线”的快捷键为:ML;6、CAD制图中“样条曲线”的快捷键为:SPL;7、CAD制图中“正多边形”的快捷键为:POL;8、CAD制图中“矩形”的快捷键为:REC;9、CAD制图中“圆”的快捷键为:C;10、CAD制图中“圆弧”的快捷键为:A;

本文目录

    CAD构造线的快捷键 CAD构造线怎么用

    构造线的快捷键是XL。

    CAD常见命令快捷键如下:

    1.制图中“点”的快捷键为: PO;

    2、 CAD制图中“直线”的快捷键为: L ;

    3、 CAD制图中“构造线”的快捷键为: XL;

    4、 CAD制图中“多段线”的快捷键为: PL;

    5、 CAD制图中“多线”的快捷键为: ML;

    6、 CAD制图中“样条曲线”的快捷键为: SPL;

    7、 CAD制图中“正多边形”的快捷键为: POL;

    8、 CAD制图中“矩形”的快捷键为: REC;

    9、 CAD制图中“圆”的快捷键为: C;

    10、CAD制图中“圆弧”的快捷键为: A;

    11、CAD制图中“圆环”的快捷键为: DO;

    12、CAD制图中“椭圆”的快捷键为: EL;

    13、CAD制图中“多行文本”的快捷键为: T。

    CAD构造线命令怎么应用?有什么技巧吗

    方法一:水平画法

    1:我们打开电脑上的CAD编辑器软件,并进入操作界面。接着,我们点击选择文件菜单下的新建命令,以快速创建一个空白的CAD图纸文件。

    CAD构造线的快捷键

    2:然后我们点击构造线命令,在下面的命令框中输入H回车命令。

    CAD构造线的快捷键

    3:在绘图区点击鼠标,即可创建一个水平的构造线,你可以连续点击以形成多个水平构造线,按下ESC键即可退出该命令。

    CAD构造线的快捷键

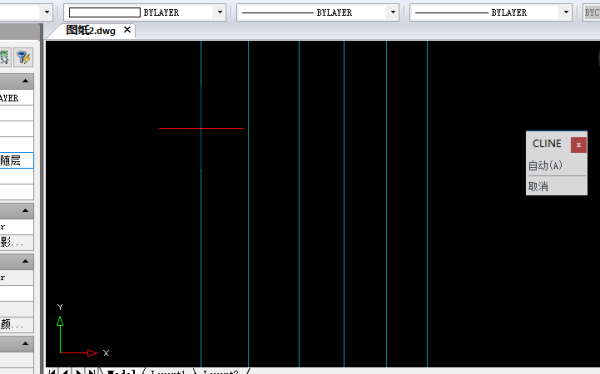

    方法二:垂直画法

    第一步:操作方法和难度与水平一样,首先点击垂直构造线命令V并按下回车键,然后在图纸上移动十字光标,并点击鼠标左键进行绘制,这样就能画出垂直构造线了。如果需要取消这个命令,只需要点击鼠标右键即可。

    CAD构造线的快捷键

    方法三:角度画法是通过软件上方的菜单属性中的构造线命令来实现的。我们可以输入A并按回车键,然后输入所需的角度(比如30度),再次按回车键。接着在绘图区点击,就可以得到一个30度的构造线。

    CAD构造线的快捷键

    方法四:二等分

    二等分可以理解为是角平分线,简单的就可以理解为平分一个∠。

    CAD构造线的快捷键

    第一步:我们点击“构造线”命令,然后输入“B”并按下回车键。接着我们点击顶点,在图中选择一个顶点作为起点,并点击起点。接下来我们选择另一条边上的任意一点作为端点,并点击端点。最后,按下ESC键退出命令,这样我们就得到了一个角的平分线。在图中示意标出的顶点是我们选择的起点,而起点是选定的第一条边上的任意一点,端点则是选择的另一条边上的任意一点。

    CAD构造线的快捷键

    方法五:偏移画法

    第一步:我们首先点击“构造线”命令,在下方的命令框中输入字母"O"并按下回车键,再输入数字"20"并再次按下回车键。接下来,我们点击要偏移的构造线,然后在线段下方的某一点处点击,这样就可以生成一个新的构造线。最后,按下ESC键退出命令。

    CAD构造线的快捷键

    CAD快捷键

    CAD快速键

    直线:L 双向构造线:XL加空白键加V是垂直线;加H是水平线

    平行线:ML 标注设置:D

    多仪线:PL 水平标注:DLI

    矩 形:REC 斜角标注:DAL 快速标注:QDIM

    方形:REC+D 角度标注:DAN 放 大 : Z

    圆 孤:A 直径标注:DDI 缩 小 : Z+SC

    圆 :C 半径标注:DRA 刷 新 : RE

    椭 圆:EL 引线:LE 偏 移 : O

    圆 环:DO 直径号:%%C 移 动 : M

    样条曲线:SPL 正负号:%%P 建 块 : B

    复 制:CO 度数:%%D 炸 开 : X

    镜 像:MI 打断:TR 册 除 : E

    阵 列:AR 延伸:EX 同 化 : MA

    旋 转:RO 撤消:U 移动:M

    填 充:H 比例缩放:SC 移坐标:UCS+MO

    文字编辑: T 倒角:CHA+D+长度 倒圆角:F+R+半径

    字体样式设置:ST 多边形 : POL+边数+C+指定半径

    字体尺寸编辑:ED 指定长度延伸:LEN+空白键+DE+空白键+长度
