星闪buttondemo烧录无效排查思路

前言（若无空闲时间请直接跳转至文末查看结论）

此前我撰写了几篇有关星闪技术的入门文章，最近收到几位读者私信反馈——烧录buttondemo后毫无反应。本文旨在解决这一常见问题（本文适合新手阅读，若赶时间可直接滑至最后看解决方案）。

相关基础教程请参考：星闪开发入门级教程之安装编译器与小项目烧录

### 一、常规排查思路

在过往从事前后端开发及自然语言处理项目时，遇到异常通常会从以下四个方面入手：

• 代码逻辑是否存在漏洞
• 配置项是否正确
• 查阅官方API文档
• 研读第三方库或系统源码（如Android平台）

二、配置流程说明

将Demo代码放入peripheral目录下之后，需完成以下两步配置：

1. 修改 peripheral 目录下的 Kconfig 文件，新增如下内容：

config SAMPLE_SUPPORT_BUTTONDEMO    bool    prompt "Support BUTTONDEMO Sample."    default n    depends on ENABLE_PERIPHERAL_SAMPLE    help        This option means support BUTTONDEMO Sample.

2. 在 peripheral 目录下的 CMakeLists.txt 文件中添加如下语句：

if(DEFINED CONFIG_SAMPLE_SUPPORT_BUTTONDEMO)    add_subdirectory_if_exist(buttondemo)endif()

三、代码简要分析

1. 头文件引入与宏定义部分

#include "pinctrl.h"#include "common_def.h"#include "soc_osal.h"#include "gpio.h"#include "hal_gpio.h"#include "watchdog.h"#include "app_init.h"#define BSP_LED 7      // RED#define BUTTON_GPIO 12 // 按键#define BUTTON_TASK_STACK_SIZE 0x1000#define BUTTON_TASK_PRIO 17

头文件说明：涵盖了引脚控制、通用常量、操作系统抽象层、GPIO驱动、看门狗模块和应用初始化等核心组件。

宏定义解释：设定了LED灯和按键对应的GPIO编号，以及任务堆栈大小与优先级。

2. 全局变量声明

static int g_ledState = 0;

作用：用于记录LED当前状态（亮或灭）。

3. 按键中断回调函数

static void gpio_callback_func(pin_t pin, uintptr_t param){    UNUSED(pin);    UNUSED(param);    g_ledState = !g_ledState;    printf("Button pressed.\r\n");}

功能描述：按键触发时执行此函数，翻转LED状态并打印日志。

4. 主任务函数实现

static void *button_task(const char *arg){    unused(arg);    uapi_pin_set_mode(BSP_LED, HAL_PIO_FUNC_GPIO);    uapi_gpio_set_dir(BSP_LED, GPIO_DIRECTION_OUTPUT);    uapi_gpio_set_val(BSP_LED, GPIO_LEVEL_LOW);    uapi_pin_set_mode(BUTTON_GPIO, HAL_PIO_FUNC_GPIO);    gpio_select_core(BUTTON_GPIO, CORES_APPS_CORE);    uapi_gpio_set_dir(BUTTON_GPIO, GPIO_DIRECTION_INPUT);    errcode_t ret = uapi_gpio_register_isr_func(BUTTON_GPIO, GPIO_INTERRUPT_FALLING_EDGE, gpio_callback_func);    if (ret != 0) {        uapi_gpio_unregister_isr_func(BUTTON_GPIO);    }    while (1) {        uapi_watchdog_kick();        if (g_ledState) {            uapi_gpio_set_val(BSP_LED, GPIO_LEVEL_HIGH);        } else {            uapi_gpio_set_val(BSP_LED, GPIO_LEVEL_LOW);        }    }    return NULL;}

初始化阶段：

• 设置LED为输出模式，默认关闭；
• 设置按键为输入模式，并指定由应用核心处理中断；
• 注册中断回调函数，采用下降沿触发方式。

主循环逻辑：

• 定期喂狗防止系统复位；
• 根据全局变量 g_ledState 控制LED亮灭状态。

5. 创建任务线程函数

static void button_entry(void){    uint32_t ret;    osal_task *taskid;    osal_kthread_lock();    taskid = osal_kthread_create((osal_kthread_handler)button_task, NULL, "led_task", BUTTON_TASK_STACK_SIZE);    ret = osal_kthread_set_priority(taskid, BUTTON_TASK_PRIO);    if (ret != OSAL_SUCCESS) {        printf("create task1 failed .\n");    }    osal_kthread_unlock();}

流程说明：

• 锁定内核以确保线程安全；
• 创建名为“led_task”的线程；
• 设置优先级；
• 解锁后允许调度执行。

6. 应用程序入口点

app_run(button_entry);

启动整个程序，调用button_entry函数创建按键监听任务。

7. 整体运行流程总结

• 系统通过app_run启动；
• button_entry创建任务线程；
• 线程中完成硬件初始化与中断注册；
• 按键按下时触发中断回调，改变LED状态；
• 主循环持续更新LED输出并喂狗保活。

由于用户反馈代码来自官方仓库，基本排除逻辑错误可能，因此下一步应聚焦于硬件资料核对。

四、最终解决方案

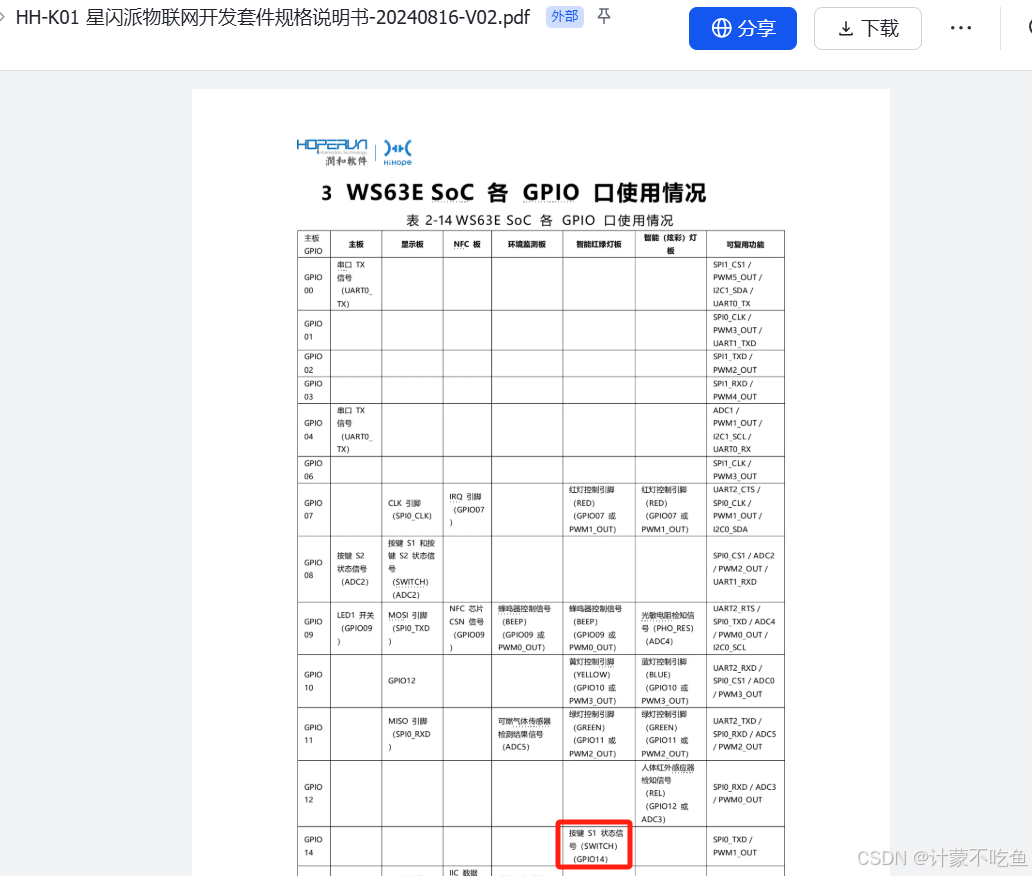

查阅官方硬件手册发现：

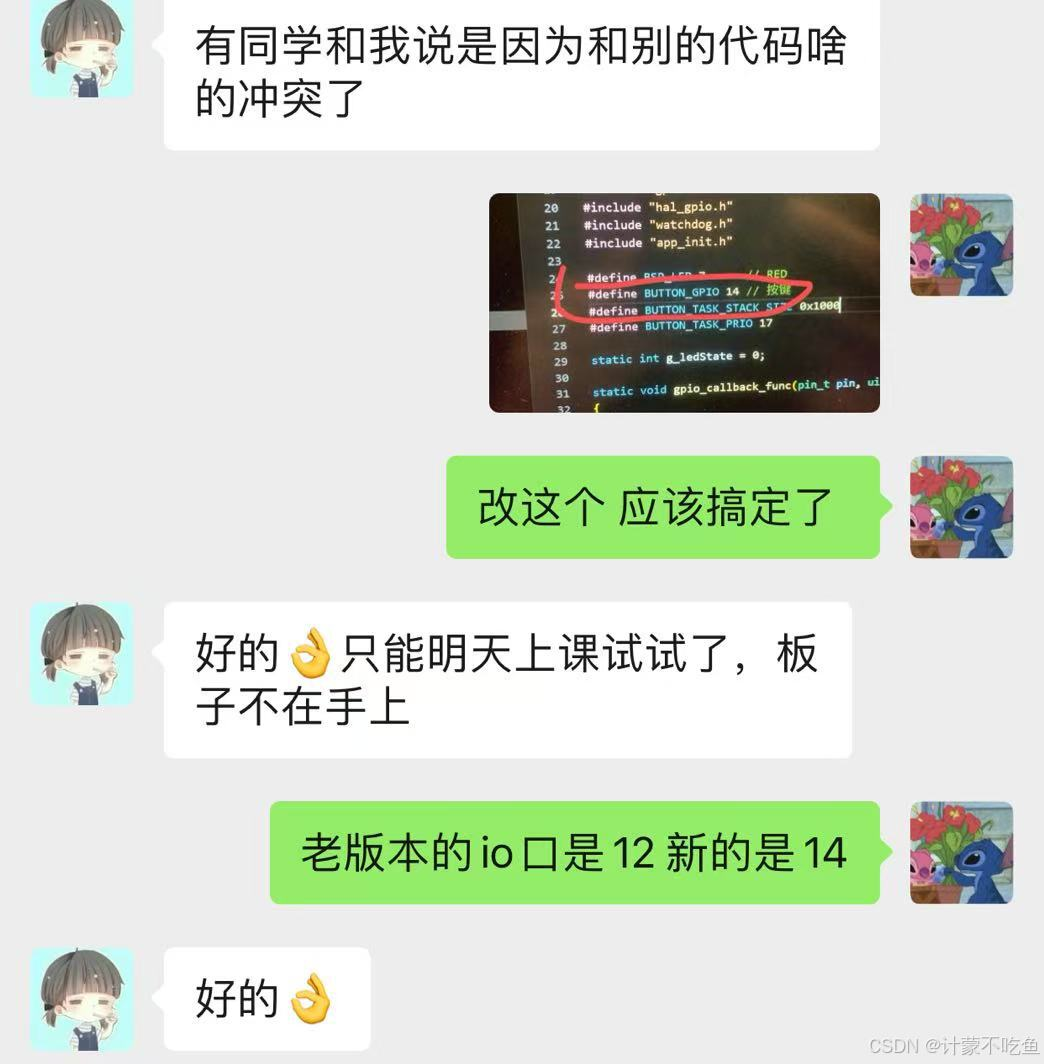

原代码中设置的按键GPIO编号为12，但实际开发板按键连接的是GPIO 14！

修改宏定义如下：

#define BUTTON_GPIO 14 // 按键

重新编译并烧录即可正常运行！

总结

该示例实现了经典的按键控制LED功能，结合看门狗机制提升系统稳定性，是嵌入式GPIO编程中的典型应用案例。遇到类似问题时，建议优先确认硬件引脚定义是否匹配开发板实际布局。
