ABB ACS180变频器端子启动与面板调速教程
作者:RainLight
时间:2026-04-15
浏览:11
1硬件配置测试平台所需硬件如下:变频器型号:ACS180-04N-03A3-4电机配置:1000W三相异步电动机一台控制元件:启动按钮一个2安装接线与参数设定接线说明:本应用采用标准宏进行电气连接。除24V电源与DGND必须正确接入外,其余端子按以下方式连接与设置:DI1端子:连接启动按钮频率给定方式:由变频器集成操作面板设定输入端子功能设置:端子启停控制:参数20.03=2(DI1),标准宏下默认值,通常无需更改频率给定源选择:参数28.11=20(集成操
本文目录
1
硬件配置
测试平台所需硬件如下:

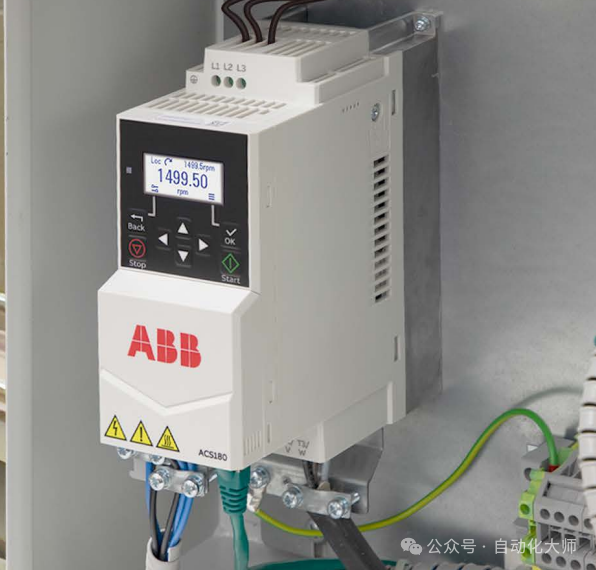

- 变频器型号:ACS180-04N-03A3-4
- 电机配置:1000W 三相异步电动机一台
- 控制元件:启动按钮一个
2
安装接线与参数设定
接线说明:本应用采用标准宏进行电气连接。
除24V电源与DGND必须正确接入外,其余端子按以下方式连接与设置:
DI1 端子:连接启动按钮
频率给定方式:由变频器集成操作面板设定
输入端子功能设置:
- 端子启停控制:参数 20.03 = 2(DI1),标准宏下默认值,通常无需更改
- 频率给定源选择:参数 28.11 = 20(集成操作盘)
3
运行操作
- 按下DI1所接的启动按钮,变频器开始运行。
- 使用操作面板上的“上”和“下”键可直接调节输出频率。
