天正CAD转版本技巧：快速掌握使用方法
不少人在使用天正电气绘图时，因其便捷性和实用性而青睐有加。然而，当将图纸发送给没有安装天正软件的用户时，可能会遇到图纸显示不全的问题。那么，如何解决这一问题呢？接下来，我们将为大家分享一种方法，通过将天正保存的dwg文件转换为所有CAD用户都能正常打开的格式，帮助大家解决这一困扰。绘图完成后，切勿急于关闭文件，首先需要将dwg文件的版本进行转换，然后再继续后续操作。进入天正菜单中的“文件布局”，然后选择“图形导出”功能。输入“TSaveAs”命令，开始执行文件另存为的操作。在弹出的导出图形对话框中，可以对
不少人在使用天正电气绘图时，因其便捷性和实用性而青睐有加。然而，当将图纸发送给没有安装天正软件的用户时，可能会遇到图纸显示不全的问题。那么，如何解决这一问题呢？接下来，我们将为大家分享一种方法，通过将天正保存的dwg文件转换为所有CAD用户都能正常打开的格式，帮助大家解决这一困扰。
绘图完成后，切勿急于关闭文件，首先需要将dwg文件的版本进行转换，然后再继续后续操作。
进入天正菜单中的“文件布局”，然后选择“图形导出”功能。
输入“TSaveAs”命令，开始执行文件另存为的操作。

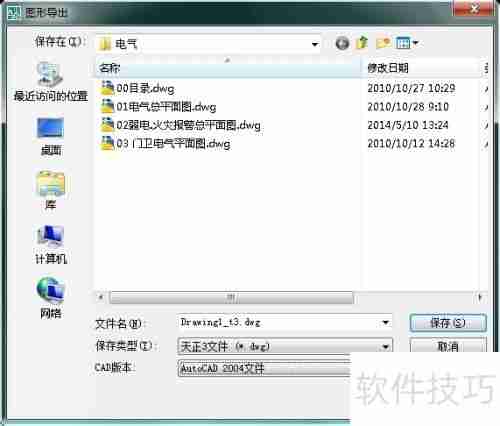

在弹出的导出图形对话框中，可以对文件名、保存类型以及CAD版本进行相应的设置。
文件名可以根据实际需求自由修改，以便更好地适应不同的应用场景。
保存类型共有T3、T5、T6、T7和T8五种选项，其中天正8.0及以上版本默认保存为T8，而T3则是最低版本，序列号越高表示版本越新。需要注意的是，T7及之后的格式能够保留天正图元的特性，而其他几种格式则会导致天正图元特性丢失，并全部转化为基本的CAD图形元素。
因此，在进行文件转换时，应将保存类型设置为T7以下，以确保非天正电气用户也能顺利打开图纸。个人建议通常选择T3作为保存格式。
如果使用的CAD版本是2007，则CAD版本的选择范围仅限于R14、2000、2004和2007。但如果使用的是更高版本的CAD软件，那么在选项中就会出现对应的更新版本可供选择。
目前常用的最低CAD版本为2004版，该版本运行速度较快，所以推荐选择2004版。
如果只是单个文件需要转换，按照上述步骤操作即可实现。但是，如果需要批量转换多个dwg文件，这种方法就显得不够高效了，此时就需要寻找其他的解决方案。
进入天正菜单中的“文件布局”，然后选择“转换旧版”功能。
保存失败时，请务必检查文件路径是否正确。

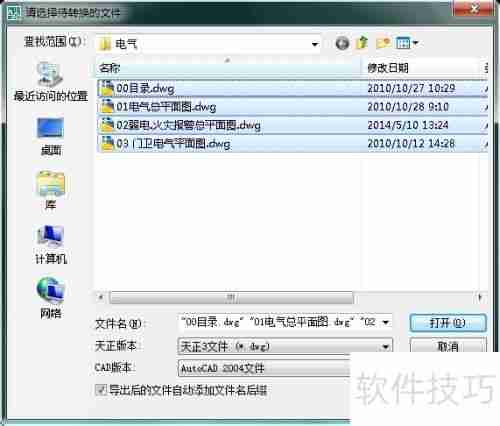

选中需要转换版本的文件，点击打开后指定保存的目标文件夹位置。
