电容是硬件工程师的必备技能，你学会了吗？
电容可以说是硬件工程师最常用的元件之一，几乎每块电路板上都会用到。电容的原理虽然简单且成本低廉，但如何正确选择和使用电容却至关重要，稍有不慎就可能导致严重问题。例如，我们曾在家用照明电路中看到，由于一个电解电容过于靠近发热元件而迅速失效，导致整个产品故障。这种案例在实际应用中并不少见。本文将从实际应用出发，介绍电容的类型及其在产品中的使用注意事项。选择电容时需要考虑的因素包括：容量、精度、体积和成本。根据需求选择相应等级的电容：F级电容：精度在±1%以内G级电容：精度在±2%以内H级电容：精度在±3%以内
电容可以说是硬件工程师最常用的元件之一，几乎每块电路板上都会用到。电容的原理虽然简单且成本低廉，但如何正确选择和使用电容却至关重要，稍有不慎就可能导致严重问题。例如，我们曾在家用照明电路中看到，由于一个电解电容过于靠近发热元件而迅速失效，导致整个产品故障。这种案例在实际应用中并不少见。本文将从实际应用出发，介绍电容的类型及其在产品中的使用注意事项。
选择电容时需要考虑的因素包括：容量、精度、体积和成本。根据需求选择相应等级的电容：
- F级电容：精度在±1%以内
- G级电容：精度在±2%以内
- H级电容：精度在±3%以内
- J级电容：精度在±5%以内
- K级电容：精度在±10%以内
- M级电容：精度在±20%以内
实际电容量并不总是标称值，会随着施加的电压和温度的变化而有所不同。随着时间的推移，电容值也会变小。
工作电压（Rated Voltage）指的是持续施加的电压。除了工作电压外，一些手册还会标出耐压值，即在短时间内施加的脉冲电压不会导致电容损坏。例如，工作电压为10V的电容，可能在几秒内的20V电压下也不会损坏。
工作温度和存储温度也需要考虑电容在全温度范围内的变化量。不同组织有不同的分类方法，通常可以通过以下标识分辨电容的温度特性：
- C0G(NP0)：温度特性非常好，电容量基本不随温度变化。
- X7R：工作温度-55℃~125℃，±15%精度。
- X5R：工作温度-55℃~85℃，±15%精度。
- Y5V：工作温度-30℃~85℃，-82%+22%精度。
- Z5U：工作温度+10℃~85℃，-56%+22%精度。
等效串联电阻（ESR）是电容的一个重要参数。理想电容不会损耗能量，但实际电容的绝缘介质有损耗，电极电阻也不为零，因此相当于串联了一个小电阻。ESR通常在毫欧级别，且随工作频率波动。
漏电流（Leakage Current）是指理想电容两极间不应有电流流过，但实际电容的介质并非绝对绝缘。漏电流与电容类型和工作电压有关，通常耐压越高的电容，漏电流越大，范围在微安到几个毫安级别。
品质因数（Q值）是电容储存电量能力与本身损耗电量的比值。在高频电路中，通常需要选择高Q值的电容。
电容的工作寿命会随着使用时间而变短。超出范围的工作电压、温度、震动等都会影响电容寿命，甚至导致失效。

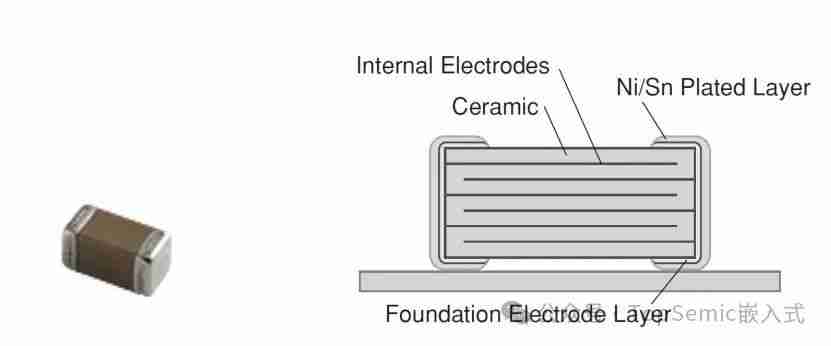

电容的分类包括多层陶瓷电容（MLCC），它通常采用镍、钯-银合金、钯等高熔点金属作电极，陶瓷作介质，通过多层叠加获得大容量。MLCC以其小体积和低成本占据了大部分电容市场，但其容量和耐压相对较低。
（图片来源Murata官网）
铝电解电容以铝为阳极，氧化铝膜为介质，液体或固体为阴极。最常见的是电解液型，需要密封，特点是容量大、耐压高。目前，采用固态聚合物作电解质的电容成本不断下降，使用也越来越多。由于大容量和低成本，铝电解电容在电气设备中广泛使用。
（图片来源于丰华高科官网）
钽电容也是一种电解电容，使用金属钽作阳极，聚合物作阴极。相同容量下，钽电容比铝电解电容体积小很多，温度特性好，可在极端温度下工作，且具有自修复特性，寿命长，因此在军工航天领域应用广泛。缺点是容量较小，耐压和耐电流性能较差，价格也较高。
（图片来源于KEMET官网）
薄膜电容在两个电极之间加入一层薄膜（如聚酯薄膜、聚丙烯薄膜），特点是耐压高（几百至上千伏），容量大，但体积较难做小，通常用于强电电路中。
其他电容按介质或用途还有纸介电容、云母电容、玻璃釉电容、铌电解电容、安规电容、法拉电容等，此处不一一介绍。
使用电容时需要注意以下几点：
不能将电容视为理想元件。由于引线和介质的非理想性，实际电容中存在电感特性、电阻特性和一定的损耗。对于特定电容，当频率低于某个值时呈容性，当频率高于此频率时呈感性，这个频率称为自谐振频率。
当使用0.1uF和0.01uF的电容并联时，可以拓宽滤波频率范围。
（此图片使用Simsurfing工具生成）
温度冲击和机械冲击：需考虑所选电容是否能承受温度骤变和剧烈震动。电解电容，特别是使用电解液的电容，应远离发热元件。电容封装越大，越容易因机械应力而失效，摆放位置应考虑避免应力损伤。
选择适当的工作电压：电解电容通常有正负极，切勿接反。无极性电解电容则不分极性。工作电压应留有一定裕量，但对于电解电容，如果工作电压远小于额定电压，也容易导致电容老化，缩短寿命。
多个小电容并联可替代大电容：通过并联多个小电容，可以获得等效大容量，同时降低ESR，降低成本。
漏电流：在低功耗应用中，应选择漏电流小的电容。
啸叫：某些电容介质具有压电效应，工作时与电路板共振可能产生啸叫。在静音设备中应避免使用。
最后，也最重要的是：像其他元件一样，完全依赖手册不如没有手册。手册指标相同的两种电容，在实际使用中可能有天壤之别！
