硬件笔记26:高速电路中滤波电容怎么选?超详细解析
作者:SoftHope
时间:2025-06-14
浏览:7
要了解电容的等效电路,首先需要知道电容的等效电路模型。其中,电感(ESL)受电容类型和封装的影响很大。以贴片陶瓷电容为例,相较于直插式电解电容,它们的ESL较小。根据下表,封装尺寸越大,ESL通常也越大,但0612封装是个例外。0612和1206封装的区别在于长短边,0612的焊接边为长边,这不仅增加了焊接面积,还缩短了内部电容体到焊盘的距离,因此具有最低的ESL。电容器在其谐振频率时阻抗达到最小值。在谐振点之前,阻抗主要由电容决定;在谐振点之后,则由ESL主导。然而,在滤波应用中,如果仅使用不同容值但
本文目录

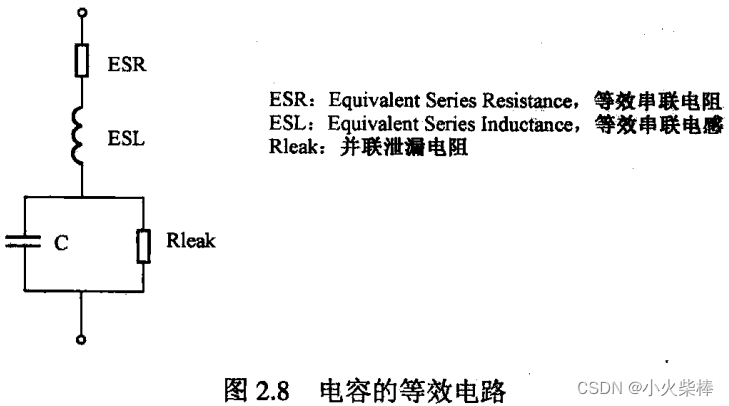

要了解电容的等效电路,首先需要知道电容的等效电路模型。
其中,电感(ESL)受电容类型和封装的影响很大。以贴片陶瓷电容为例,相较于直插式电解电容,它们的ESL较小。根据下表,封装尺寸越大,ESL通常也越大,但0612封装是个例外。

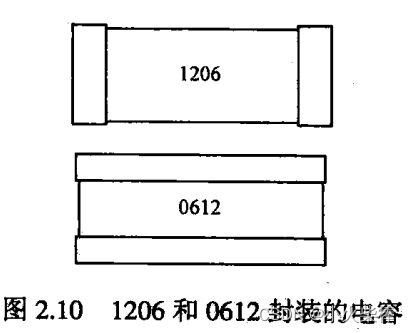

0612和1206封装的区别在于长短边,0612的焊接边为长边,这不仅增加了焊接面积,还缩短了内部电容体到焊盘的距离,因此具有最低的ESL。

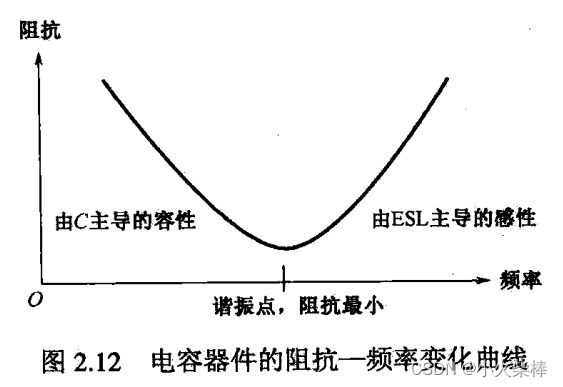

电容器在其谐振频率时阻抗达到最小值。在谐振点之前,阻抗主要由电容决定;在谐振点之后,则由ESL主导。
然而,在滤波应用中,如果仅使用不同容值但相同封装的电容,可能会遇到这种情况。
