前不久，充电头网拆解了绿联Q湃机器人65W充电器，今天拆解的是另一款功率较小的30W版本。这款30W Q湃机器人充电器同样采用氮化镓技术，具有相同的萌趣表情，直观显示充电器的输出状态。并且同样为固定插脚设计，配有保护鞋套，可放置于桌面当作摆件。
绿联30W Q湃机器人充电器为单USB-C接口，输出功率为30W，具备20V输出档位，满足笔记本电脑和平板电脑充电需求。同时还具备PPS快充，对主流安卓手机充电也有很好的兼容性。下面就带来这款30W Q湃机器人充电器的拆解，一起看看内部的用料和设计。
绿联30W Q湃机器人充电器开箱
包装盒采用翻盖式设计，正面采用透明磨砂塑料外壳，充电器本体清晰可见；同时，透明外壳白色区域处印有“UGREEN丨BLACK LABEL”上下部分字样；下部分印有充电器名称，此款充电器隶属于“闪充湃”系列产品，输出功率为“30W”。

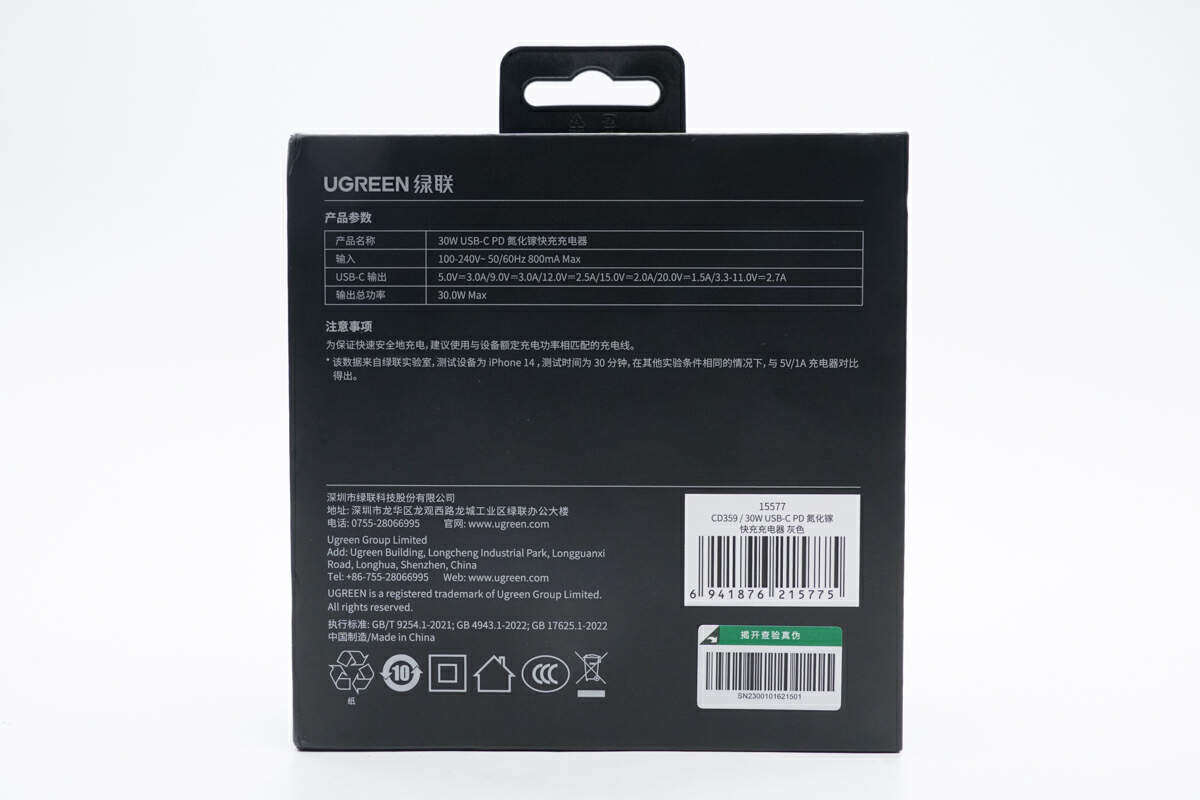

包装盒背面依旧为充电器参数信息及绿联科技基本联系信息。
产品名称：30W USB-C PD 氮化镓快充充电器（以下简称：绿联Q湃机器人 30W 充电器）；
型号：CD359；
输入：100-240V~50/60Hz 800mA Max；
USB-C 输出： 5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、3.3-11V/2.7A；
输出总功率：30W Max；
品牌商：深圳市绿联科技股份有限公司。
绿联Q湃机器人 30W 充电器拥有深空灰和紫色两款可选，正面板拥有弧形智慧显示屏，表面光滑，透明度高，可显示不同的充电状态下的萌趣表情。
从充电器侧边可以看到，酷似机器人佩戴耳机设计，“耳塞”处为贴合手指的凹陷设计，更易受力插拔。
充电端口设置在顶端的“耳机”中框位置，为单 Type-C 类型端口，母口胶芯为黑色。
绿联Q湃机器人 30W 充电器下部分为机器人保护鞋套，整洁平整，可站立于水平面。
同时，可拆卸鞋套拥有磁性，可放置在洞洞板、钢丝架等位置，即使摆放位置拥有一定倾斜角度，也能稳定放置。
充电器插脚隐藏在可拆卸式鞋套内，不失为摆件潮品设计的优解之一。
机身底部外壳印有充电器参数，与包装盒上的一致便不再赘述。

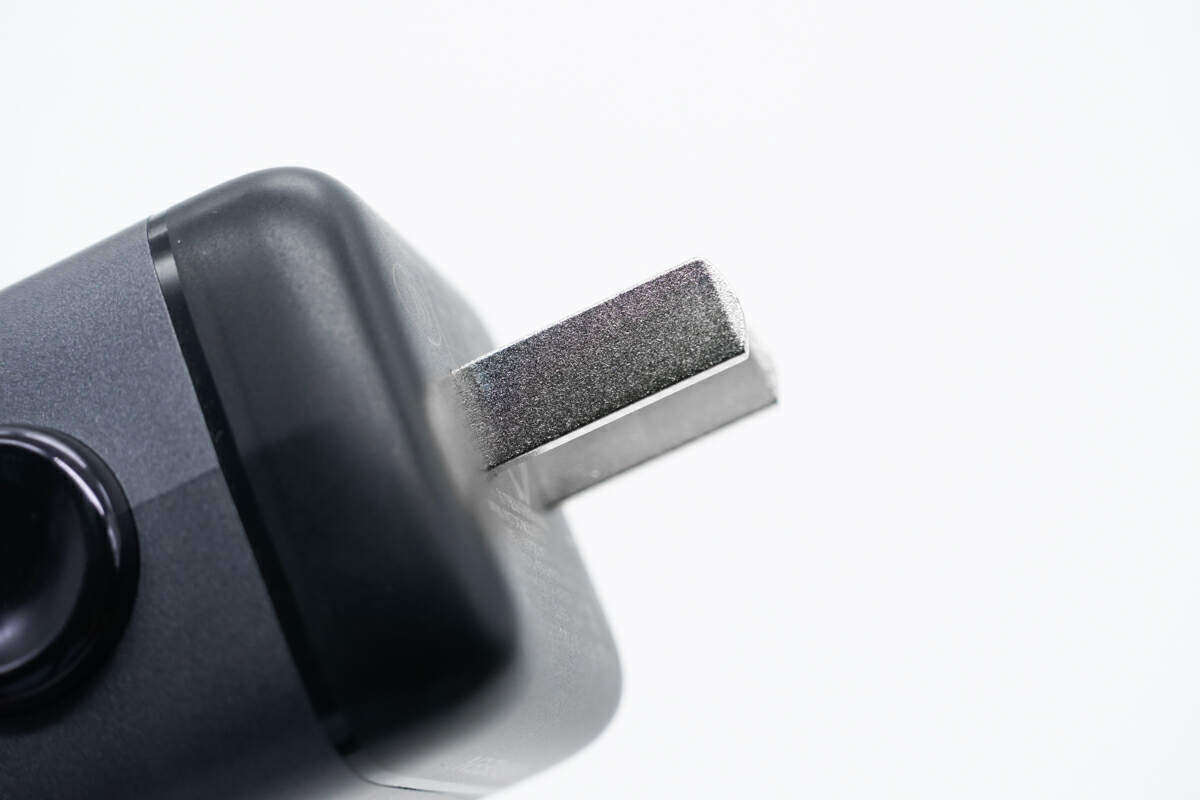

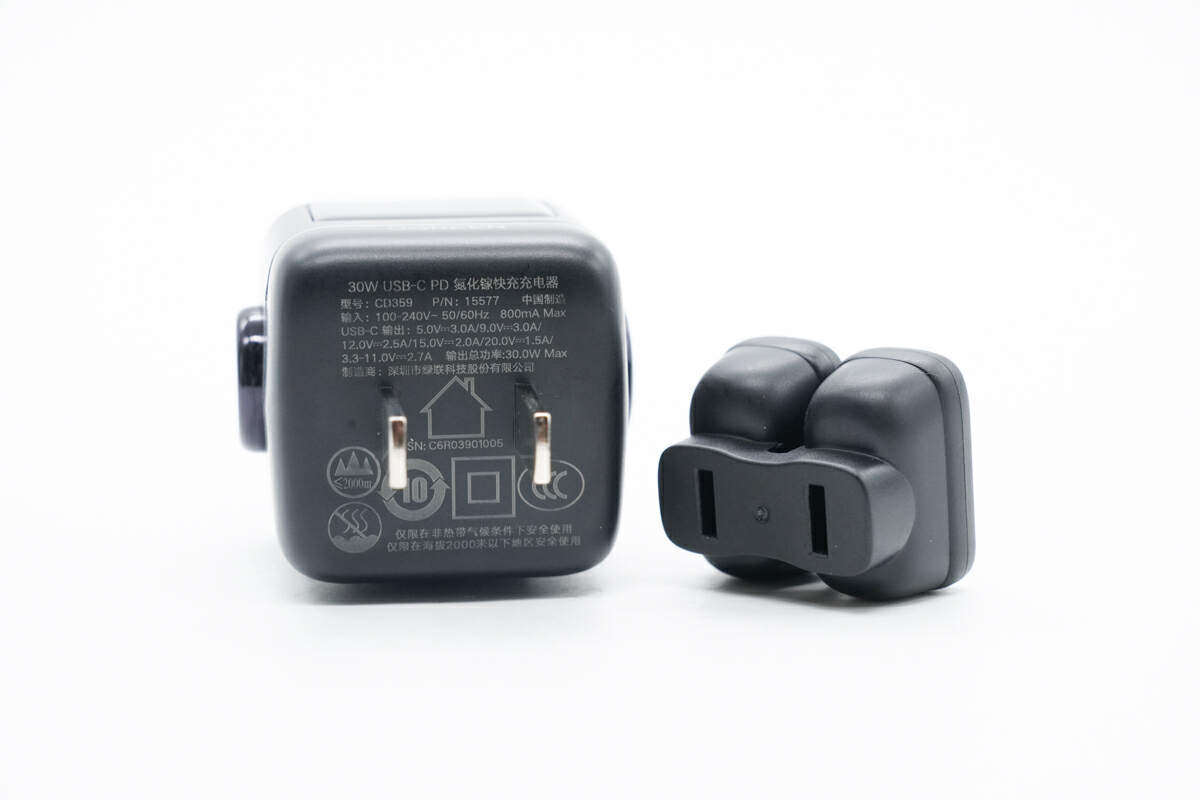

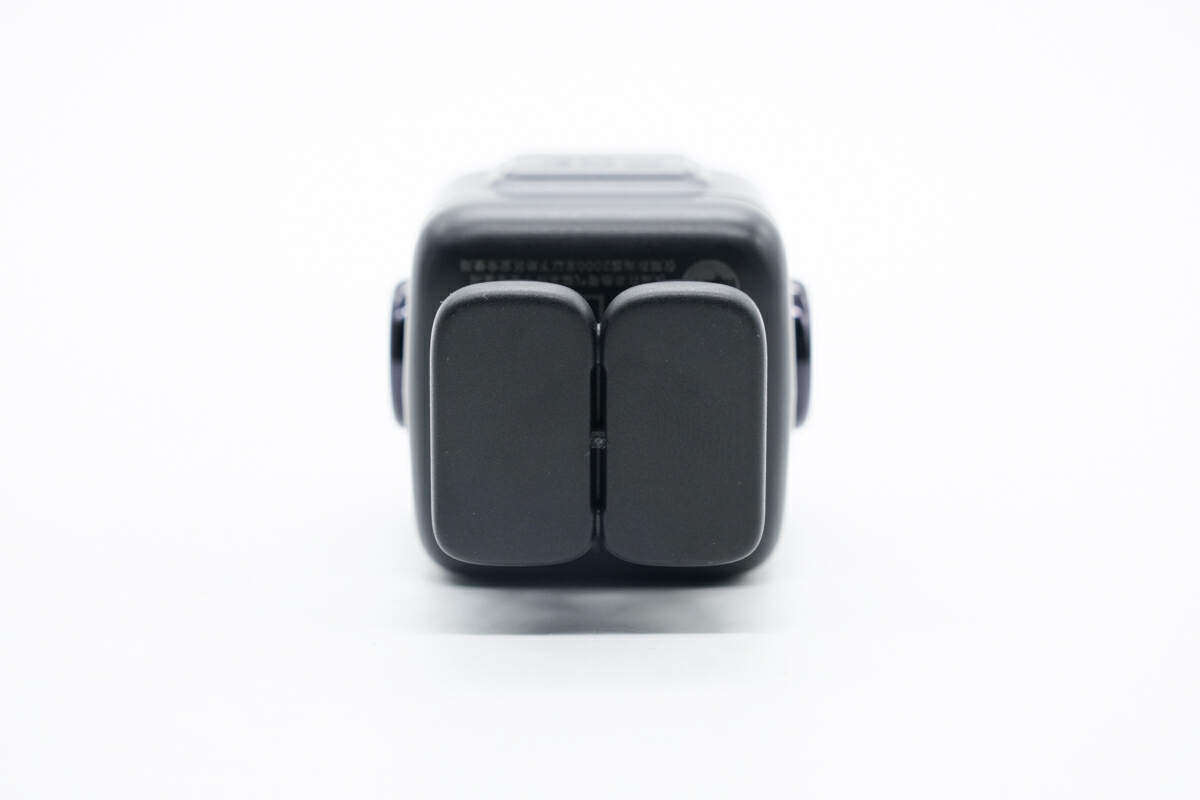

充电器配备固定式国标插脚。

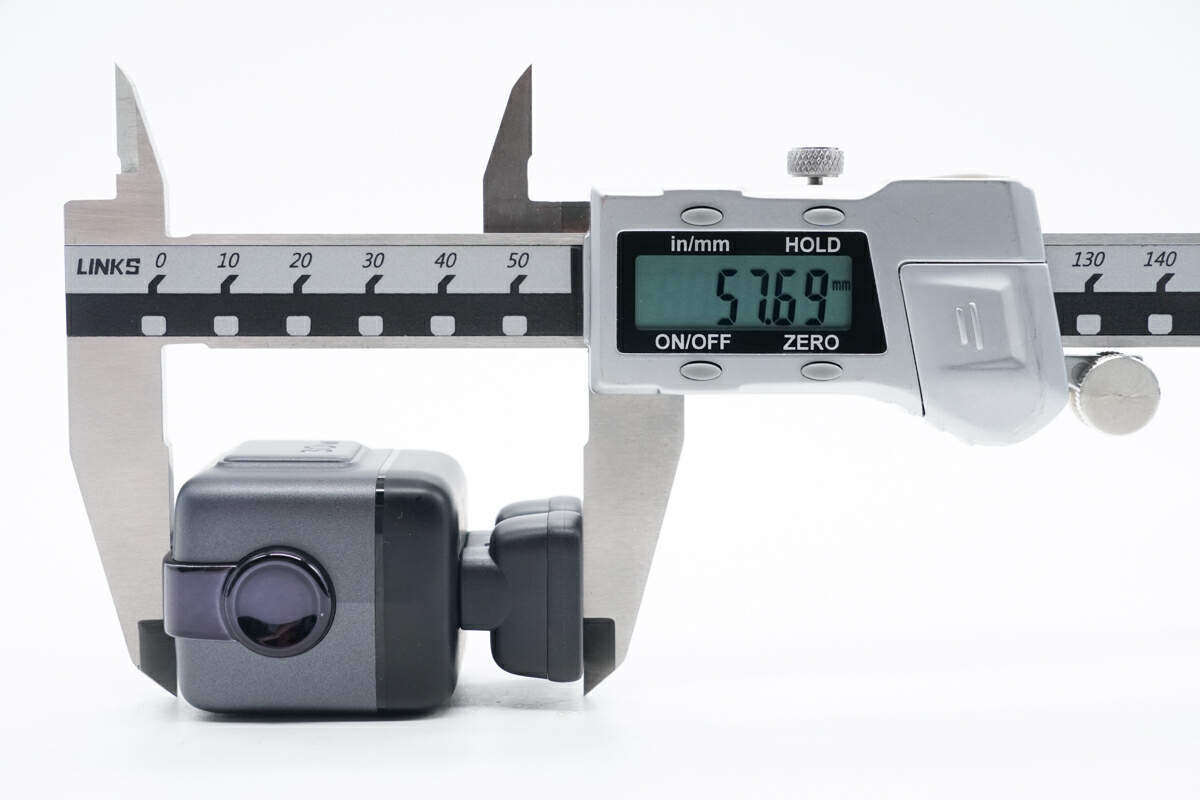

绿联Q湃机器人 30W 充电器整体高度约为57.69mm。
充电器主体高度约为40.83mm。
宽度约为35.04mm。

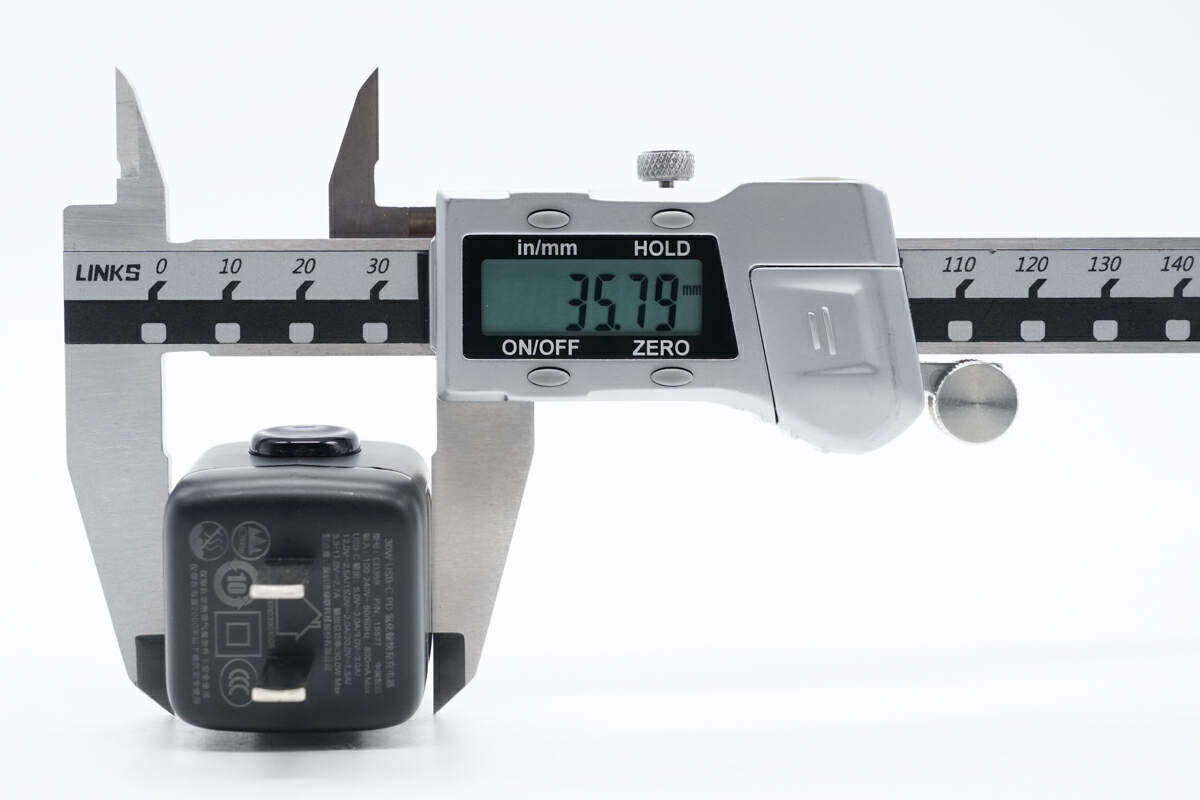

厚度约为35.79mm。

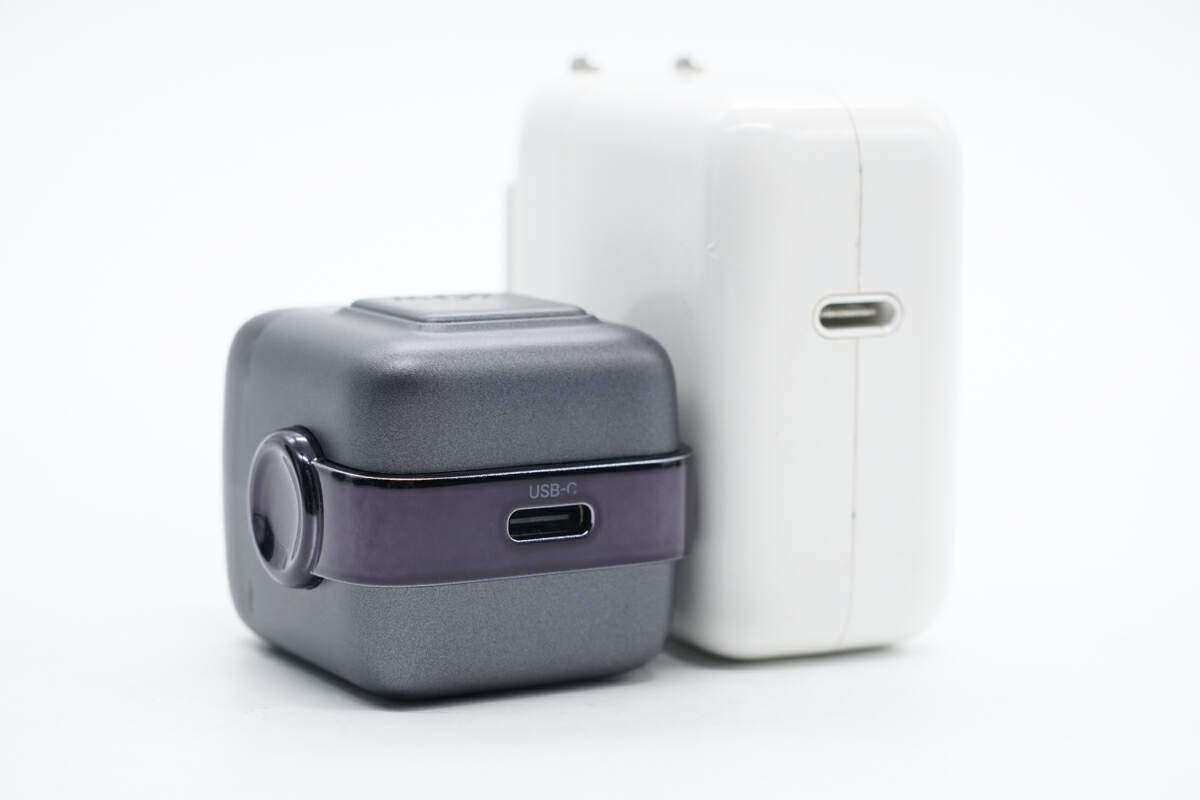

绿联Q湃机器人 30W 充电器与苹果 30W 充电器相比，体型小巧，且更富个性化。
绿联Q湃机器人 30W 充电器放置在成年男性手掌上，观感精致，潮玩摆件意味拉满。
充电器不带鞋套的重量约为51g。
使用ChargerLAB POWER-Z KM003C测得 Type-C 口支持FCP、SCP、AFC、QC3.0、QC4+、DCP、Apple 2.4A、PD3.0以及PPS快充协议，基本涵盖市面上主流的充电协议。
PDO 报文方面，实测Type-C端口具备5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位，以及 3.3-11V/2.75A一组 PPS 电压档位。
绿联30W Q湃机器人充电器拆解
看完了绿联这款氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的用料和设计。

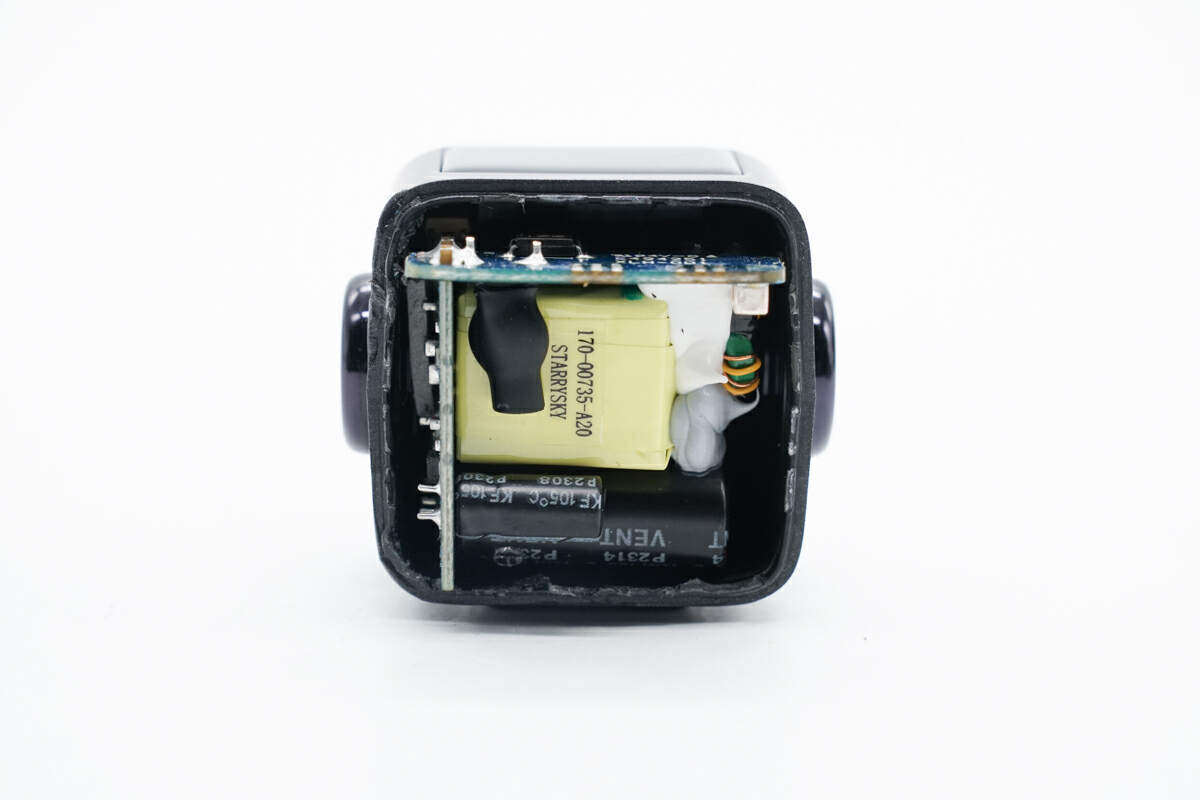

首先沿壳体接缝拆开充电器外壳，插脚通过弹片压接连接到PCBA模块供电。
插脚与弹片通过压接连接。
内部PCBA模块采用两片PCB焊接组成。

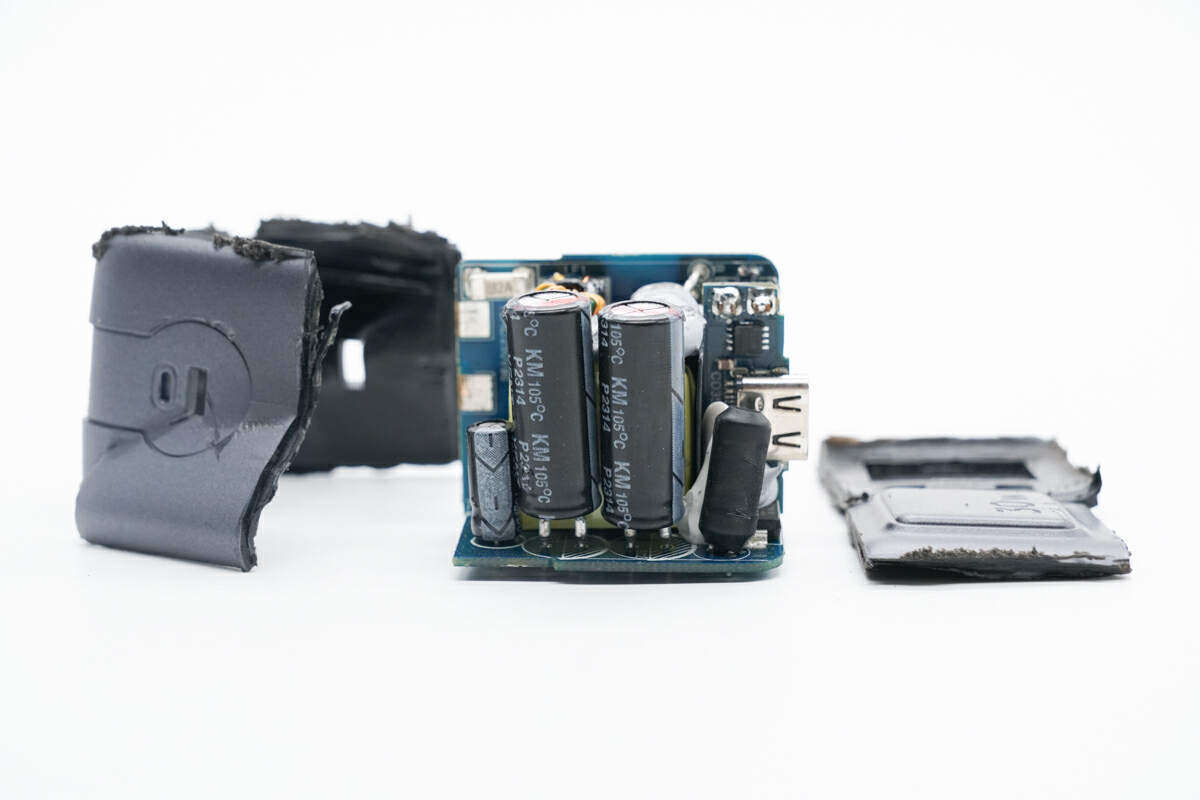

切开充电器外壳，取出内部PCBA模块。
PCBA模块元件之间涂胶加固，初次级之间还使用胶水粘贴麦拉片绝缘。
使用游标卡尺测得PCBA模块长度约为34mm。
PCBA模块宽度约为29.65mm。

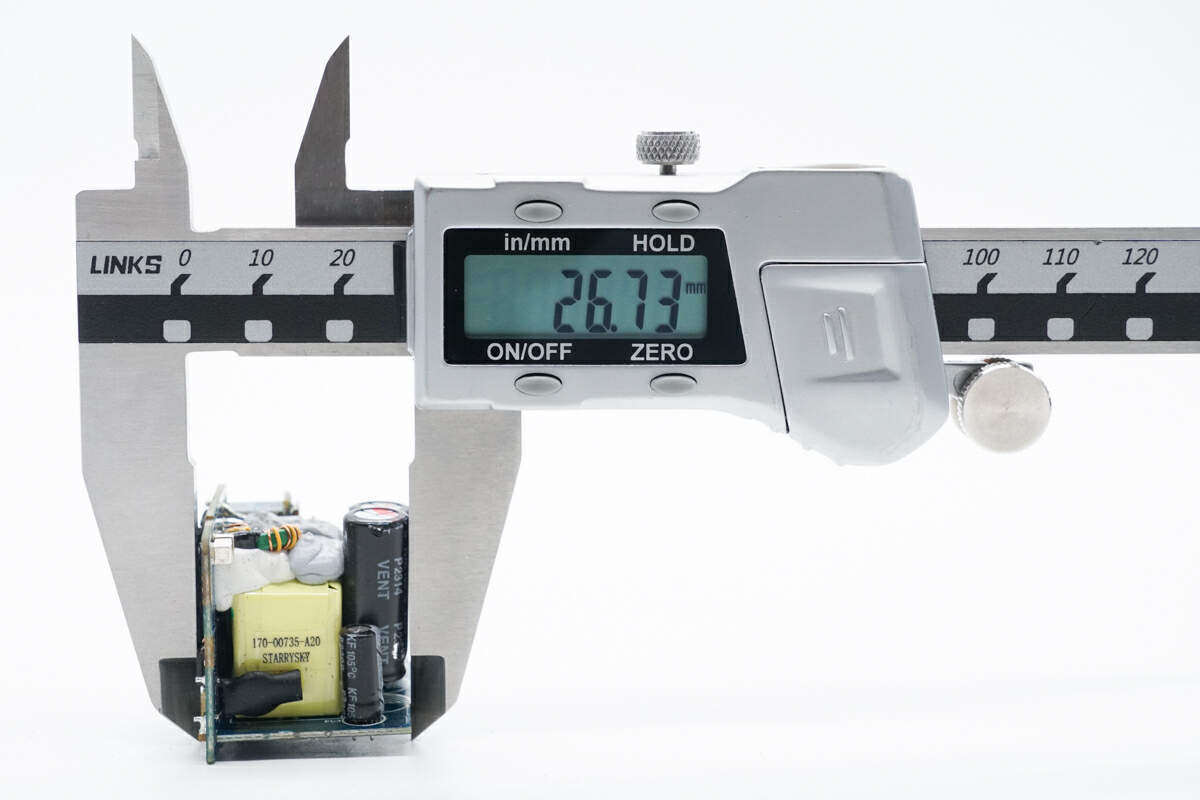

PCBA模块高度约为26.7mm。
PCBA模块输入端焊接共模电感和NTC热敏电阻。变压器和高压滤波电容打胶固定。
侧面焊接高压滤波电容和差模电感。
顶部焊接固定小板和共模电感。
底部PCB粘贴导热垫和黑色塑料罩，反馈光耦和整流桥。

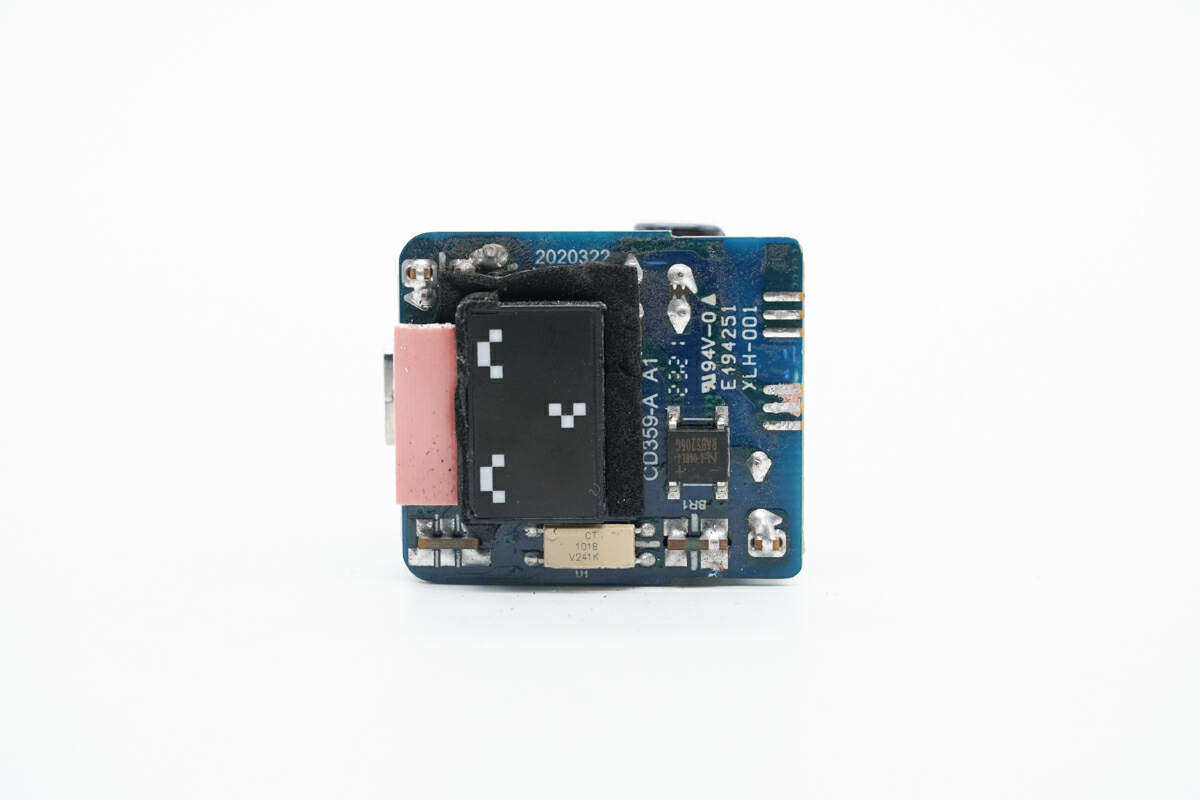

拆下导热垫，下方为同步整流芯片，再拆下黑色塑料罩，在下面是三颗LED指示灯，用于指示输出状态。
输出侧焊接USB-C母座小板，滤波固态电容外套热缩管绝缘。
底部PCB粘贴导热垫并涂有导热胶。
导热垫下方为氮化镓合封芯片。
焊接将充电器PCBA模块拆分，分别为开关电源小板，输入整流和同步整流小板和输出协议小板。
输入端保险丝来自蓝宝，规格为2A 250V。

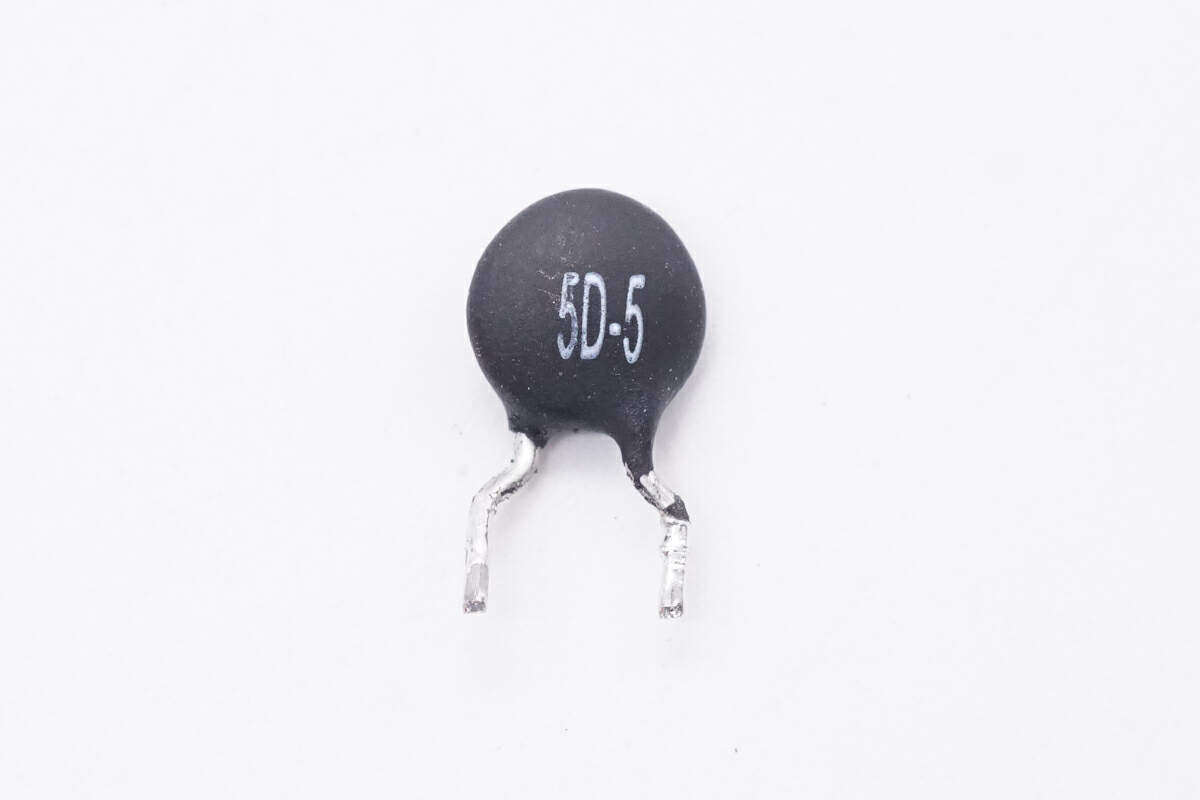

NTC热敏电阻外套热缩管绝缘，丝印5D-5，用于抑制上电的浪涌电流。

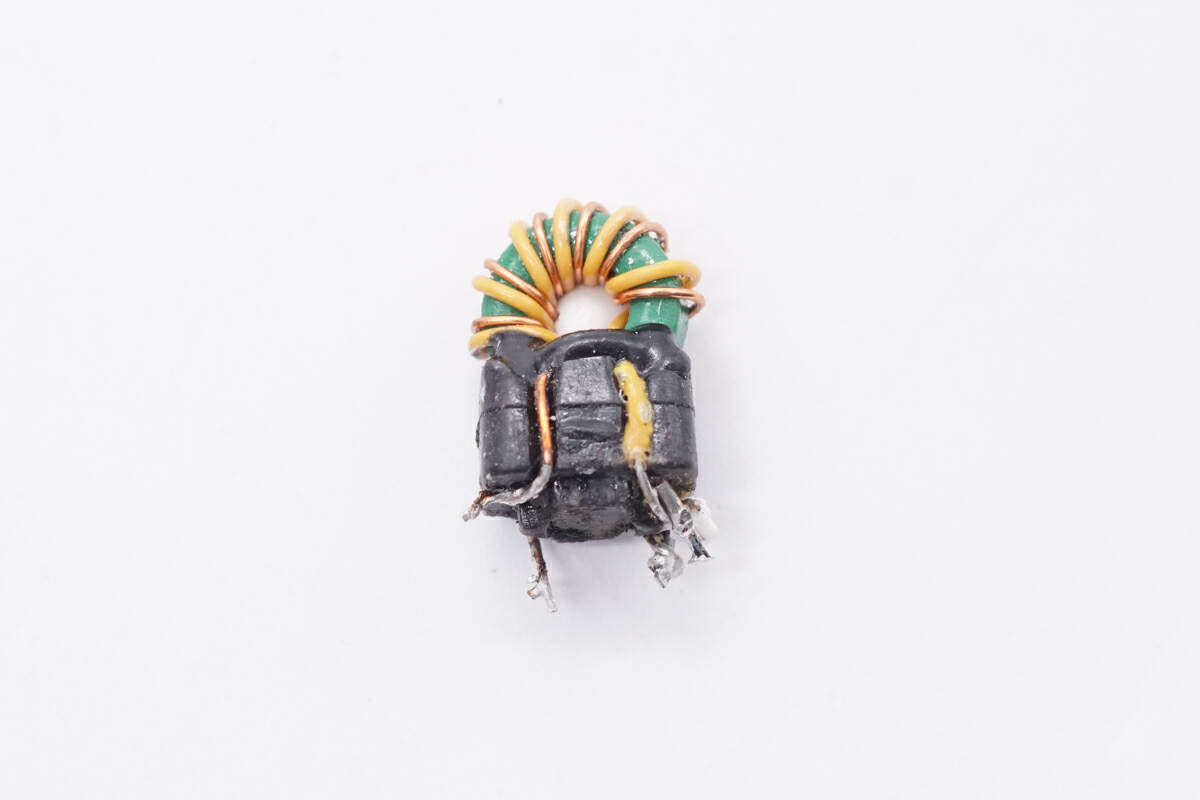

共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架。
整流桥来自纽航，型号RABS206G，规格为2A 600V。
两颗高压滤波电容来自丰宾，规格为27μF 400V。

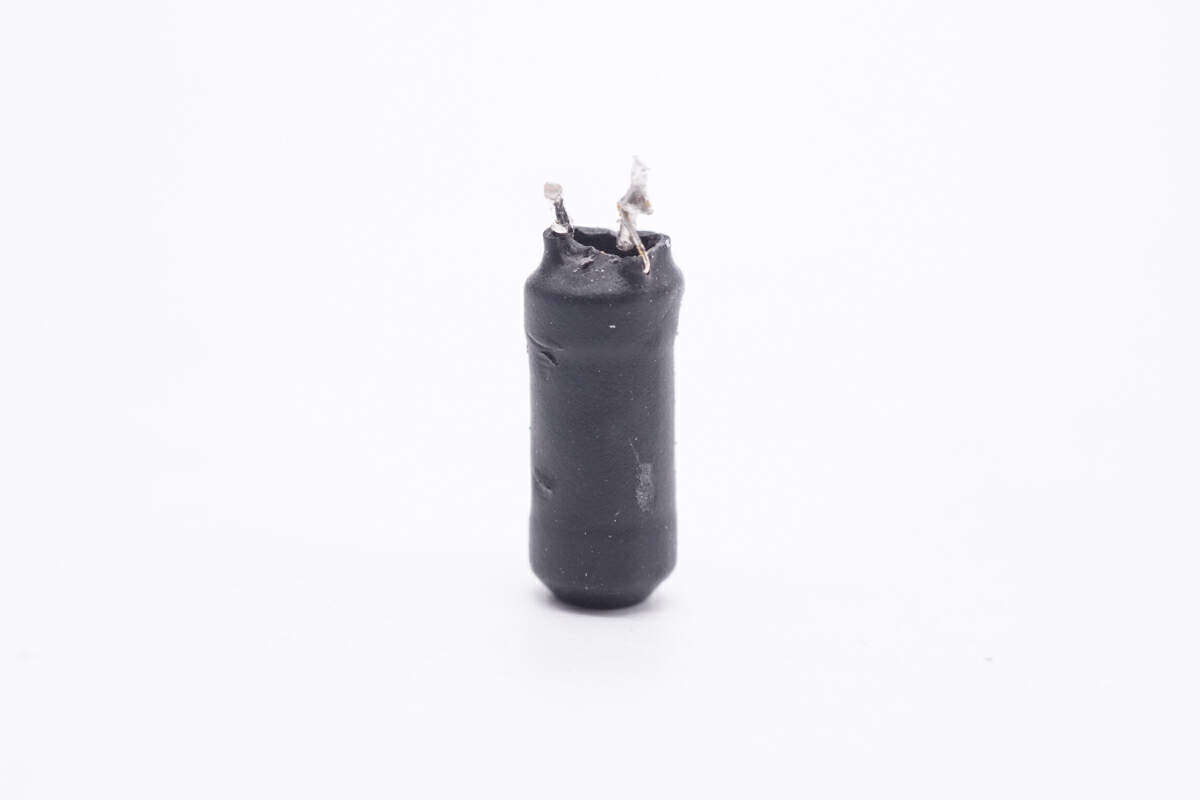

差模电感采用工字磁芯绕制，外套热缩管绝缘。

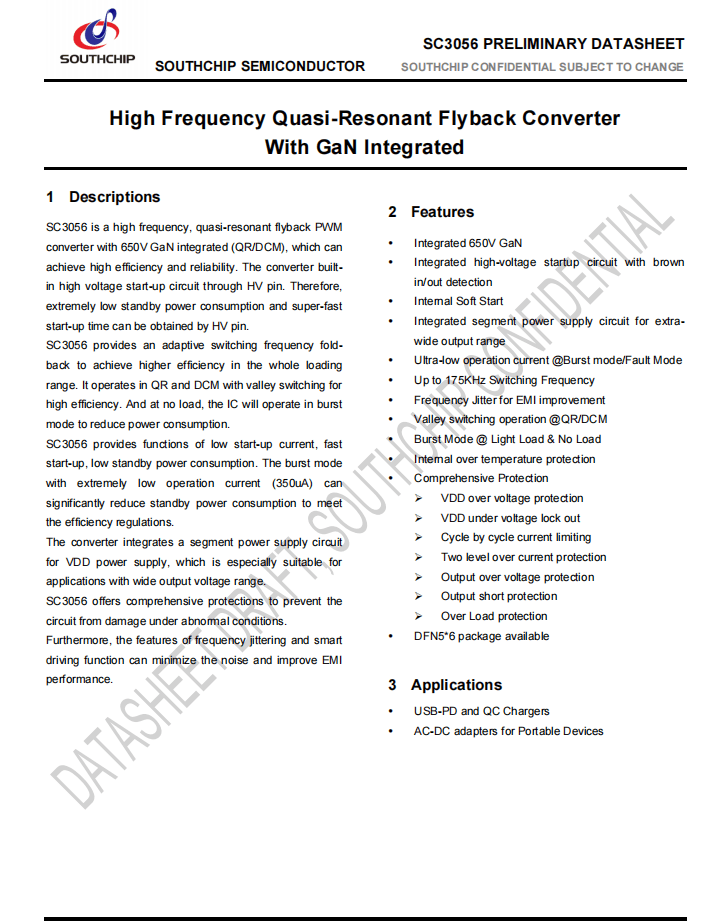

开关电源主控芯片采用南芯科技的SC3056，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管，可轻松驱驾30W~40W输出功率范围。
SC3056工作在QR和DCM模式下，谷底开通以提高效率；提供自适应的频率折返用于实现全负载范围内的高效率；无负载时，芯片以突发模式运行，降低待机功耗。转换器内置高压启动电路，可实现超低的待机功耗和超快的启动速度。
SC3056内部集成软启动电路，以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流，满足待机能效要求。最高工作频率为175KHz，大幅降低磁性器件的体积和成本。全功率范围具备抖频功能，用以改善EMI性能。
芯片内置过热保护，供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护，提供完善全面的保护功能。
据充电头网了解，南芯科技的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等数十款产品采用，品质获得客户高度认可。
两颗500mΩ电阻并联，用于开关管电流检测。

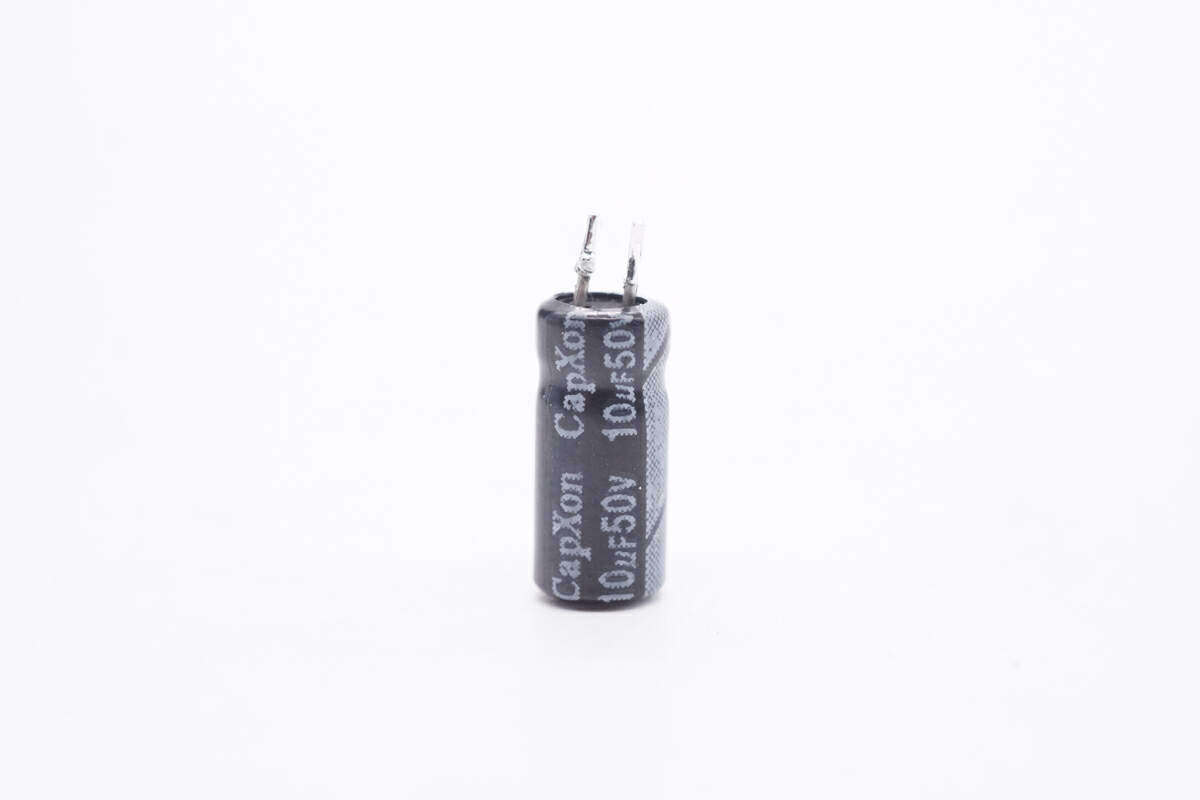

为主控芯片供电的滤波电容规格为10μF 50V。

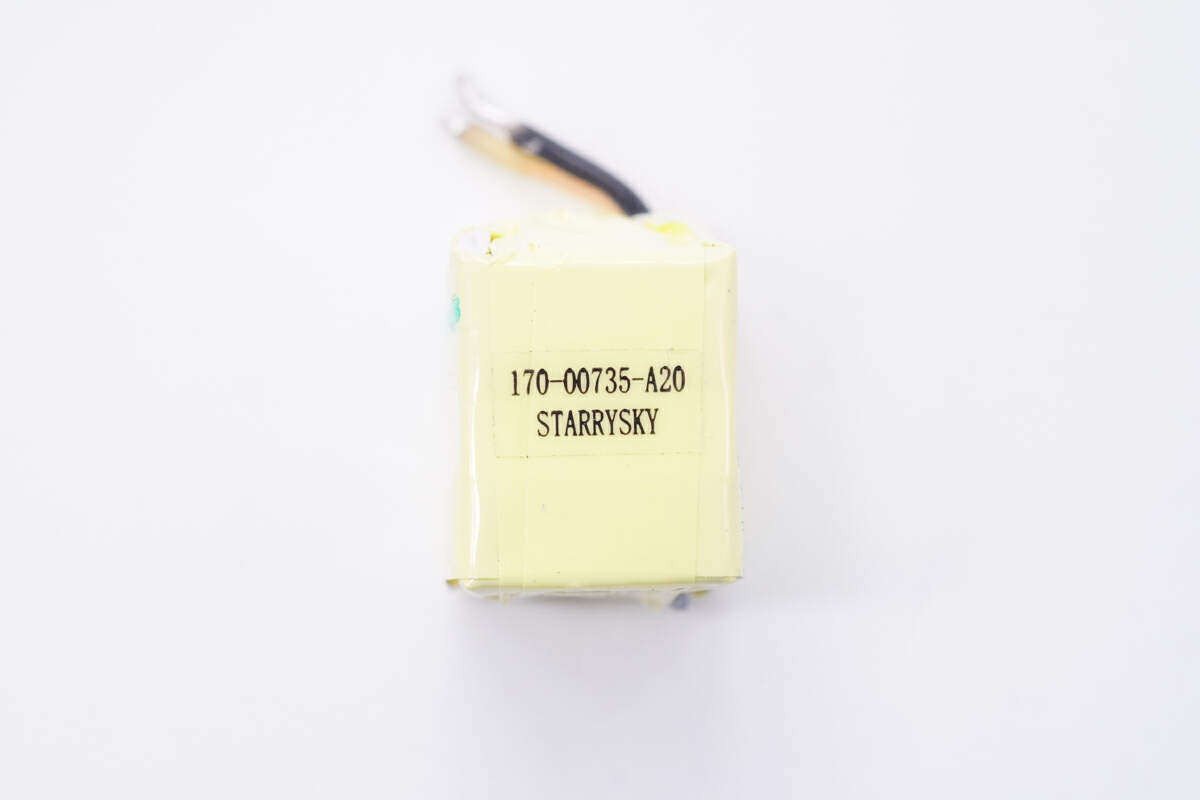

变压器磁芯严密缠绕胶带绝缘。

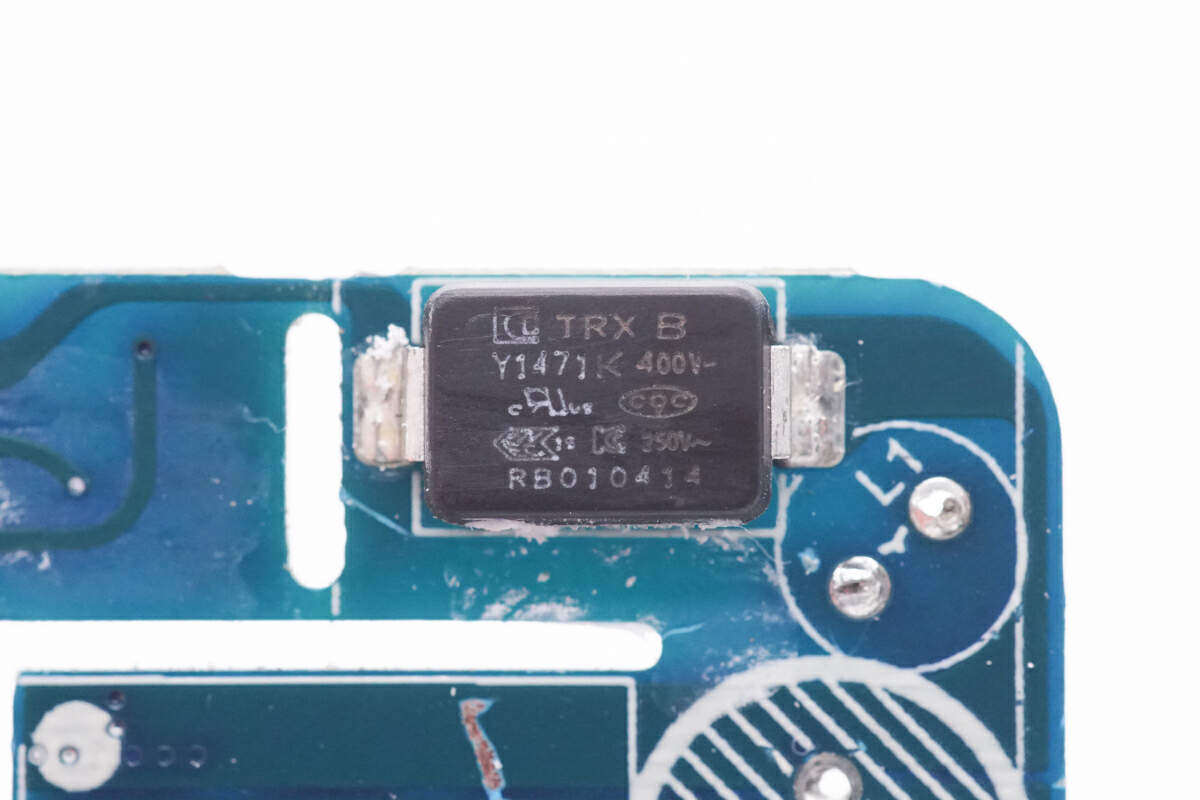

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，还应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

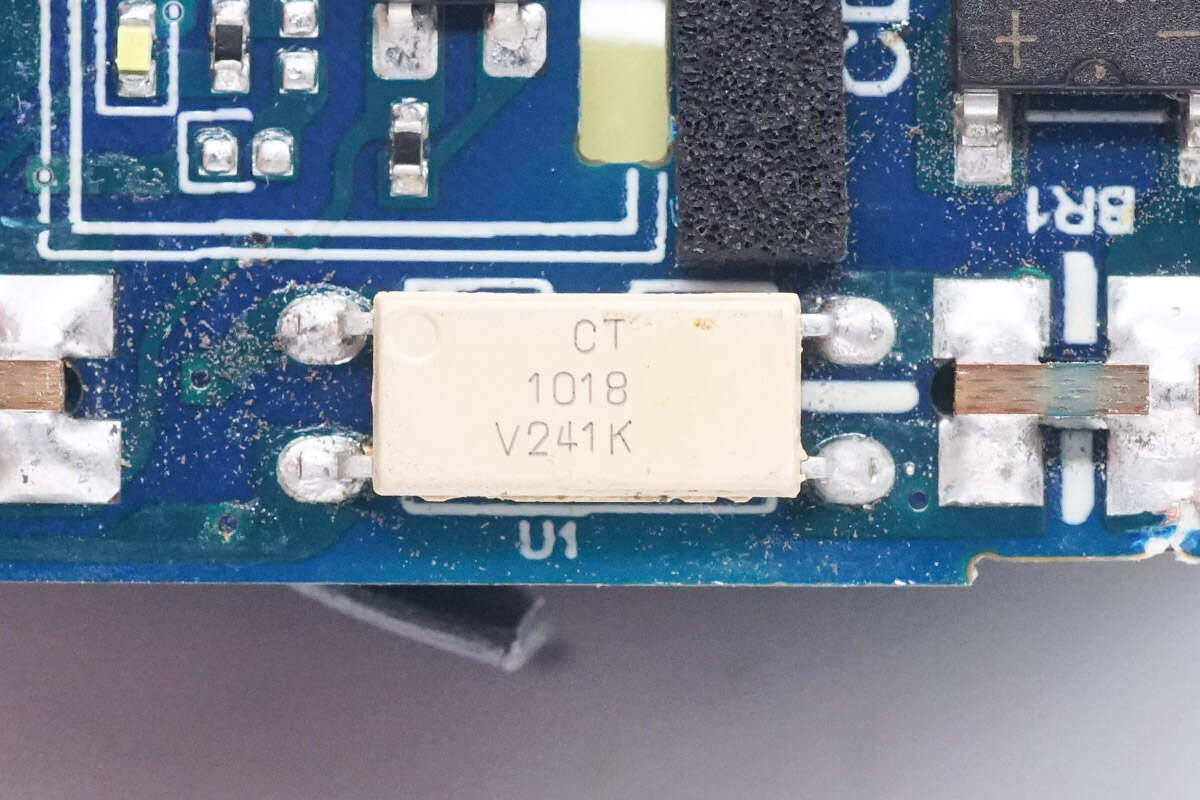

兆龙 CT1018光耦用于输出电压反馈调节。

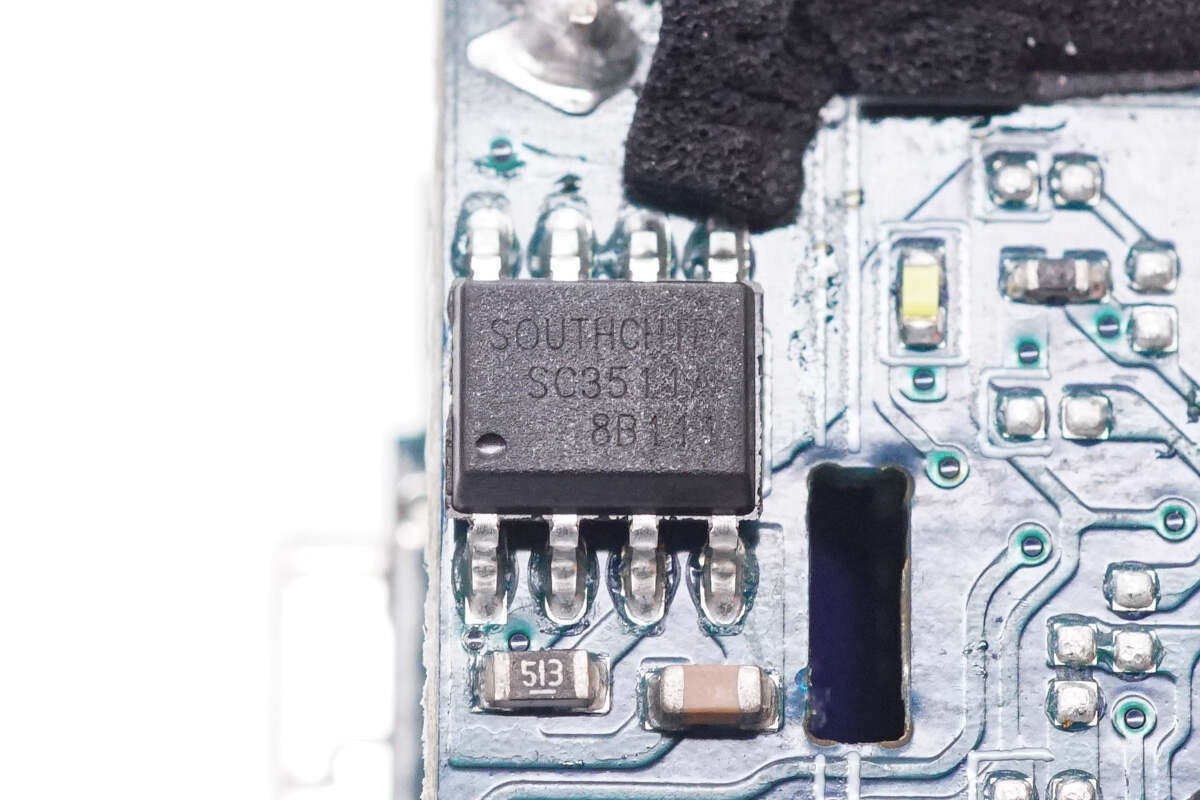

同步整流芯片来自南芯科技，型号SC3511，这是一颗智能快速关断同步整流器，内部集成100V 10mΩ同步整流管，可取代肖特基二极管获得更高的系统转换效率。
SC3511无需辅助线圈供电，内置私有的开启检查电路，具有极低的静态电流，从而减小整体待机功耗。支持DCM、CCM和QR运行模式，支持高端和低端同步整流应用，采用SOP8封装，适用于AC-DC适配器，USB PD快充，反激开关电源等。
南芯科技 SC3511 资料信息。

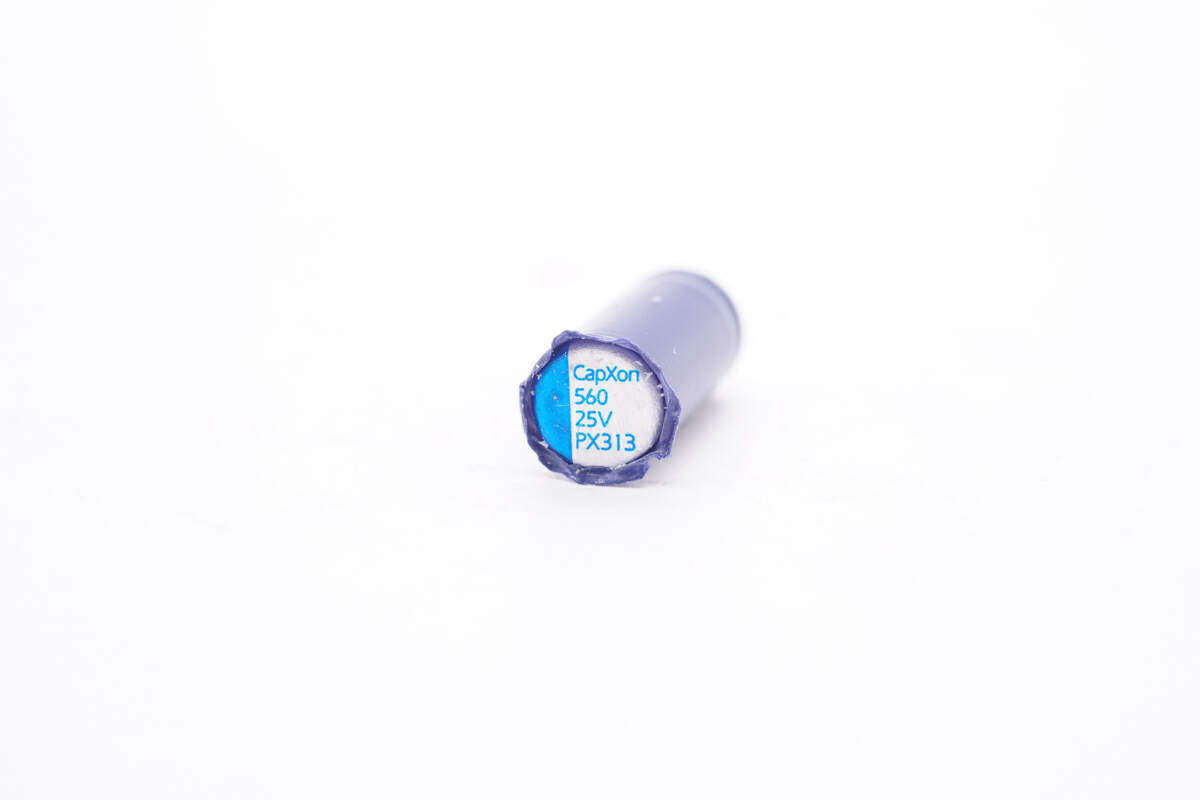

输出滤波电容来自丰宾，PX系列低ESR固态电容，规格为560μF 25V。
输出小板焊接协议芯片，VBUS开关管和USB-C母座。

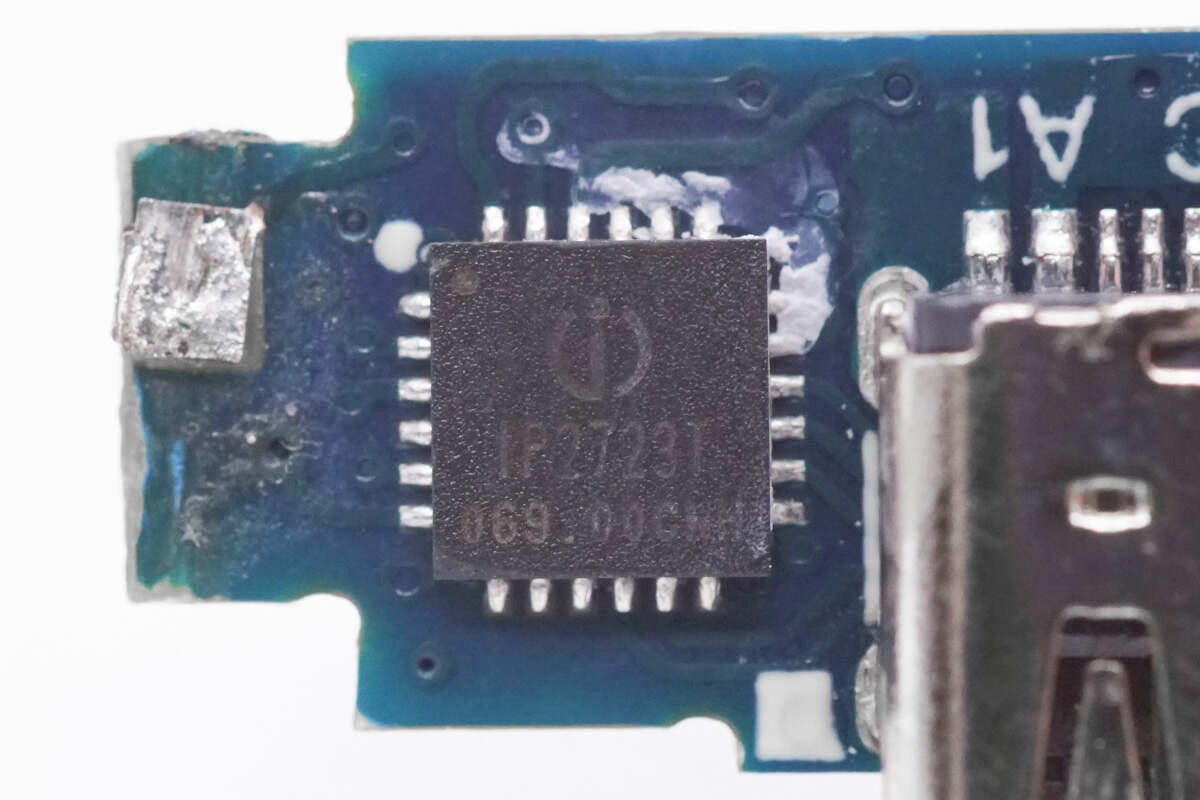

协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。
IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

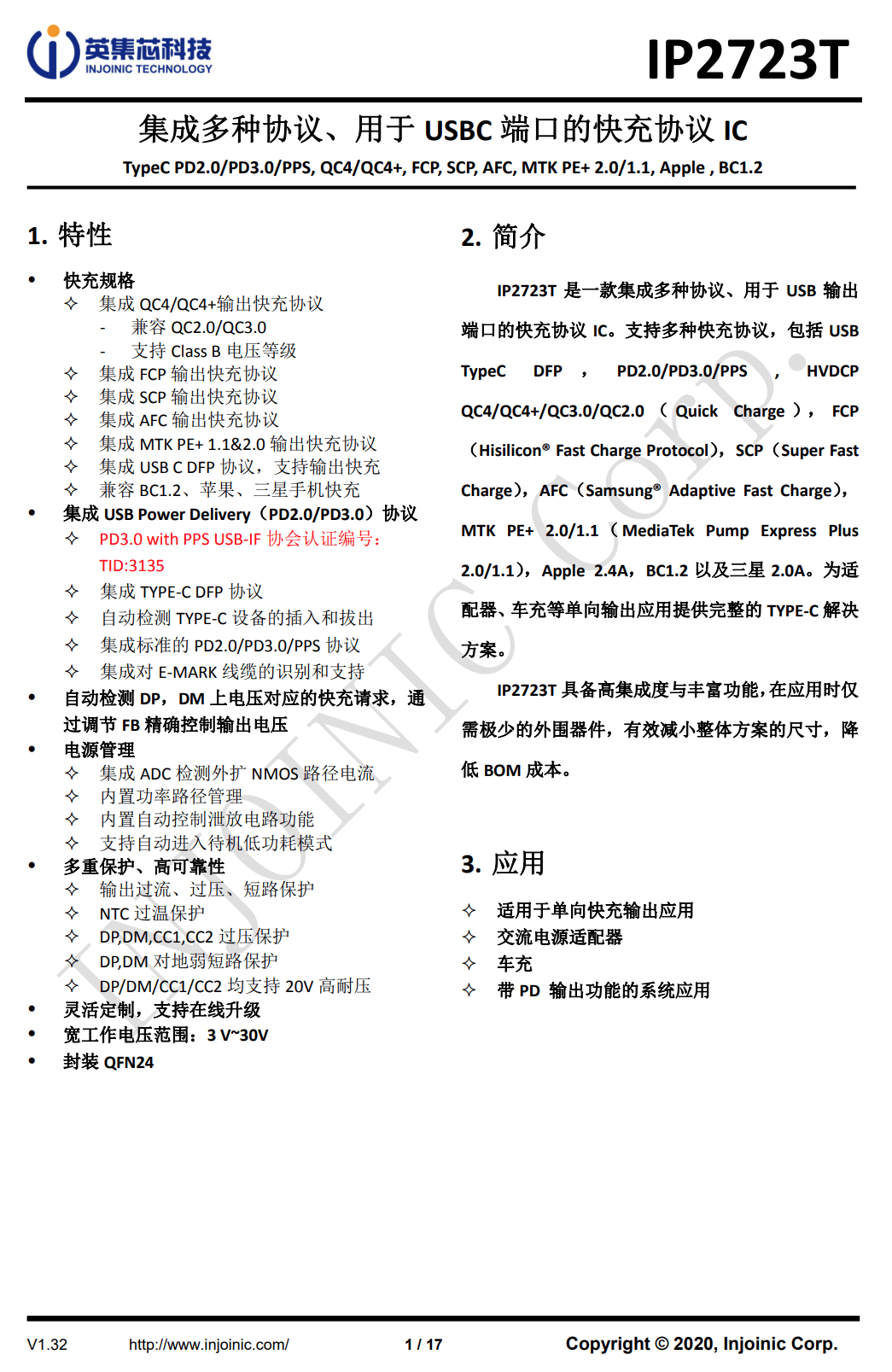

英集芯IP2723T资料信息。
充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

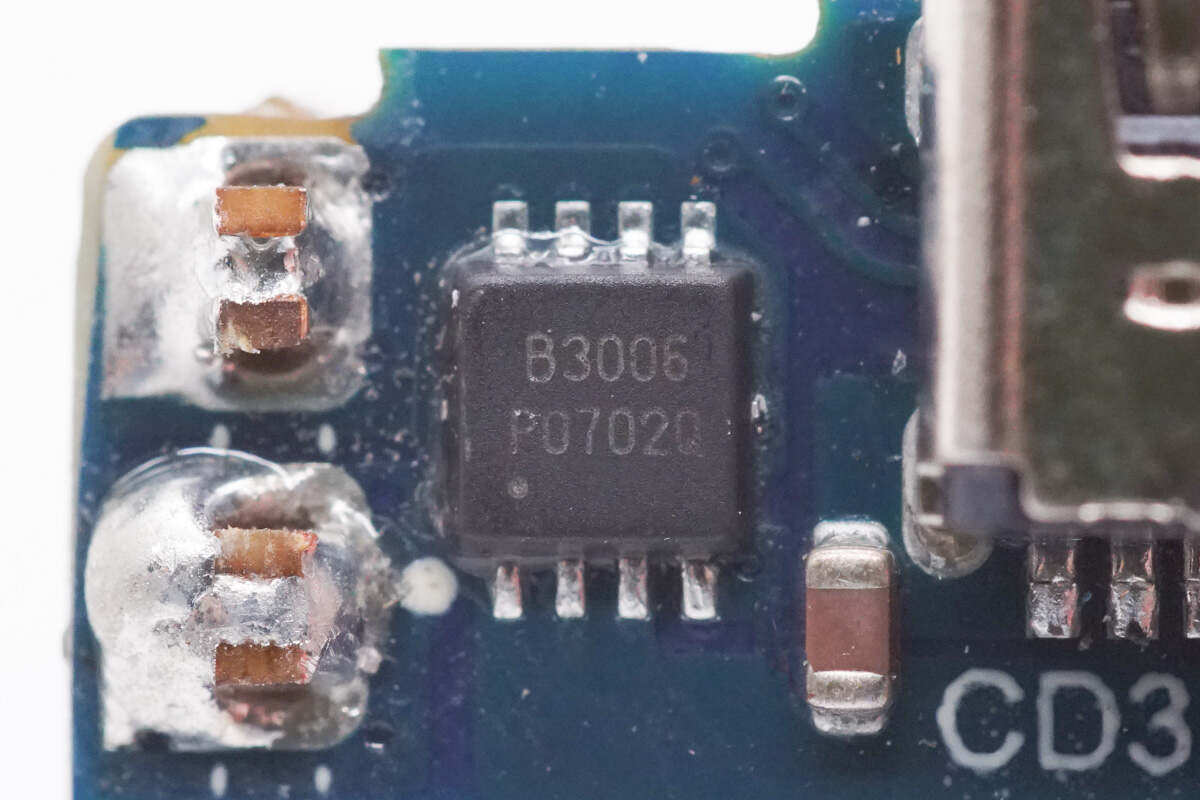

VBUS开关管丝印B3006。

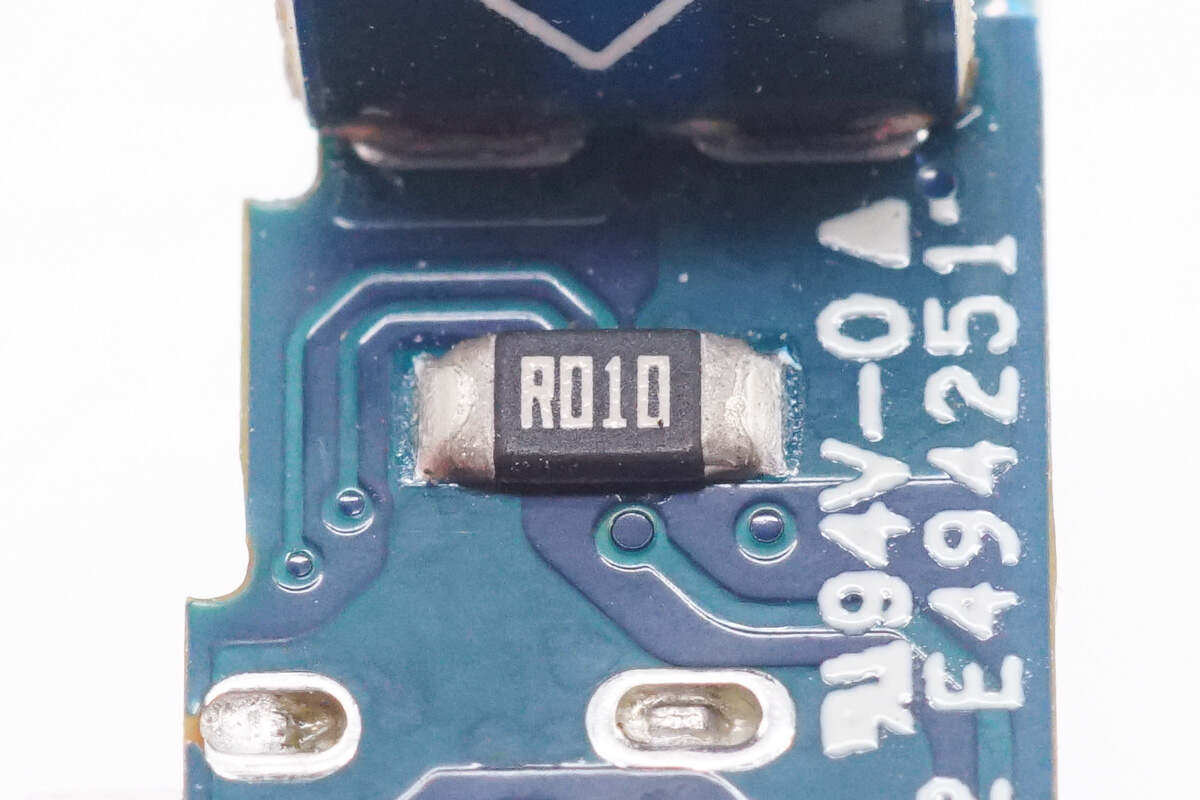

10mΩ取样电阻用于检测输出电流。

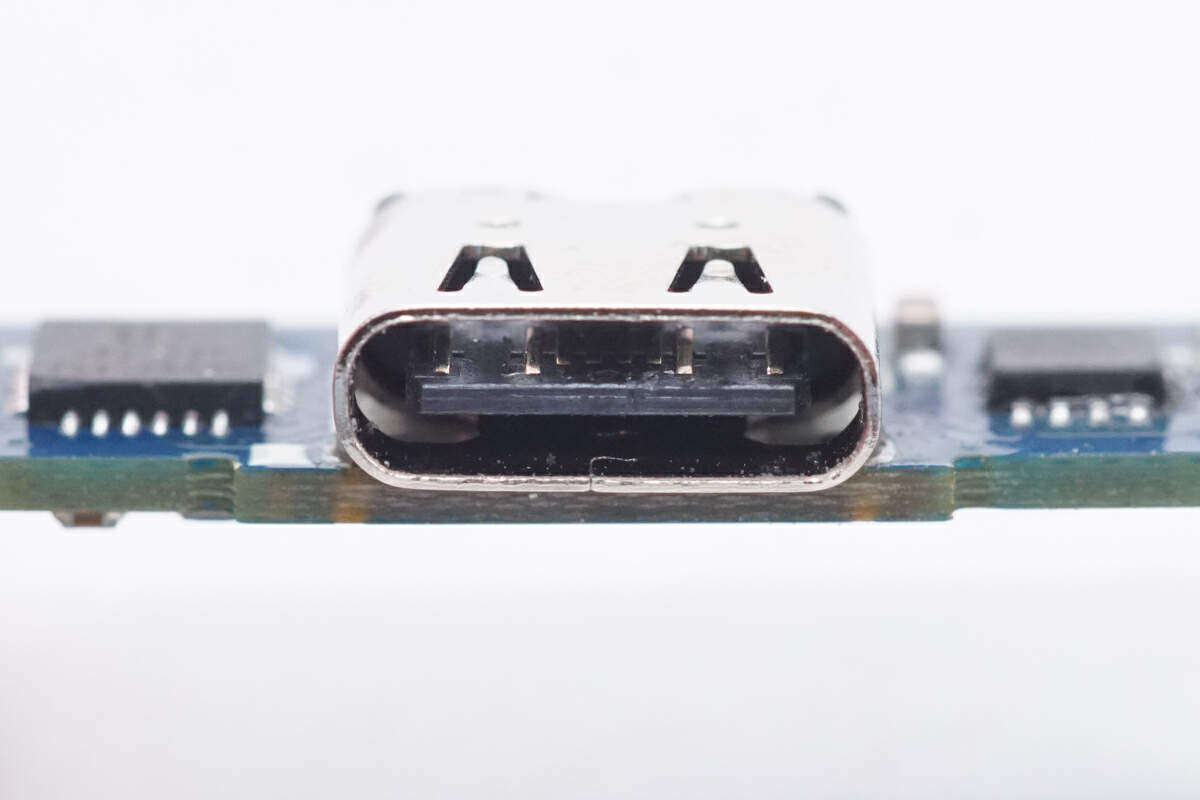

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。
用于指示输出状态的贴片LED指示灯特写。

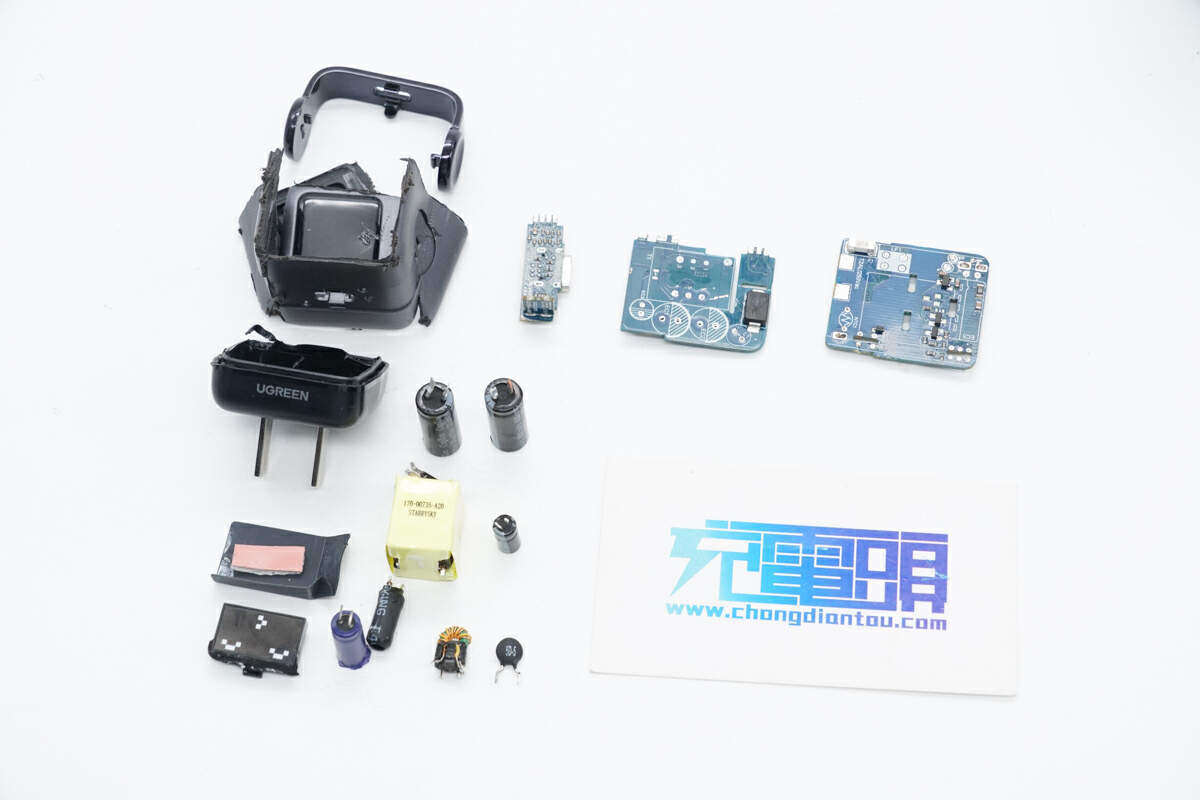

全部拆解一览，来张全家福。
充电头网拆解总结
绿联这款Q湃机器人氮化镓充电器将表情元素融入到充电器外壳设计中，30W的型号使用两款表情，让用户了解充电器当前的输出状态，时刻了解设备的充电情况。这款充电器为单USB-C接口，具备30W输出功率和20V输出档位，支持为手机和笔记本电脑充电。充电器为固定插脚设计，配有鞋套附件，可作为桌面机器人摆件。
充电头网通过拆解了解到，绿联这款充电器采用南芯科技合封氮化镓电源方案，采用SC3056氮化镓合封芯片配合SC3511同步整流芯片，宽范围电压输出。输出采用英集芯IP2723T协议芯片，内部电容均来自丰宾。内部采用多块PCB组合焊接，并粘贴导热垫，涂胶加强散热，内部做工和用料都很不错。
