V853 开机启动LOGO替换教程
作者:小月亮
时间:2025-05-29
浏览:6
概述本文主要介绍了如何在V853开发板上替换开机启动LOGO。环境软件:V853Tina5.0SDK硬件:全志V853开发板具体步骤首先我们来看一下未替换前的启动LOGO界面如下:需要准备一张大小合适的bmp图像文件(大小约为2MB),也可以考虑使用较小的图片。我准备了一张1200*800尺寸的bmp图片,使用Windows自带的画图工具可以看到分辨率为1200*800打开放置启动阶段LOGO图片的路径如下:~/openwrt/target/v853/v
本文目录
概述
本文主要介绍了如何在 V853 开发板上替换开机启动 LOGO。
环境软件:V853 Tina 5.0 SDK
硬件:全志 V853 开发板

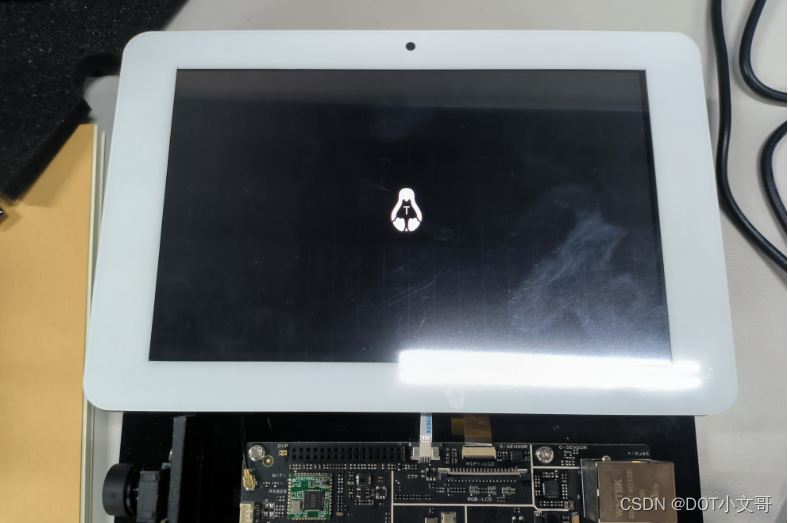

具体步骤首先我们来看一下未替换前的启动 LOGO 界面如下:
需要准备一张大小合适的 bmp 图像文件(大小约为 2MB),也可以考虑使用较小的图片。
我准备了一张 1200 * 800 尺寸的 bmp 图片,
使用 Windows 自带的画图工具可以看到分辨率为 1200 * 800
打开放置启动阶段 LOGO 图片的路径如下:
~/openwrt/target/v853/v853-common/boot-resource/boot-resource
将新的 LOGO 文件重命名为 bootlogo.bmp,并替换该路径下的 bootlogo.bmp 文件。
.└── bootlogo.bmp
重新打包时,发现打包失败,报如下错误:
mbr size = 4096mbr magic softw411disk name=boot-resourceERROR: dl file boot-resource.fex size too largeERROR: filename = boot-resource.fexERROR: dl_file_size = 6158 sectorERROR: part_size = 6016 sectorupdate_for_part_info -1ERROR: update mbr file failERROR: update_mbr failed
这是因为我们的 bmp 文件打包后,其大小超过了分配给 boot-resource 分区的空间大小,只需扩大该分配空间即可。
修改文件 sys_partition.fex,具体路径如下:
~/device/config/chips/v853/configs/vision/linux-4.9/sys_partition.fex
修改如下:
--- a/configs/vision/linux-4.9/sys_partition.fex+++ b/configs/vision/linux-4.9/sys_partition.fex@@ -35,7 +35,7 @@ size = 4096 [partition] name = boot-resource- size = 6016+ size = 6286 downloadfile = "boot-resource.fex" user_type = 0x8000
重新打包后,可以发现打包成功:
Dragon execute image.cfg SUCCESS !----------image is at----------36M ~/out/v853/vision/openwrt/v853_linux_vision_uart0.imgpack finish

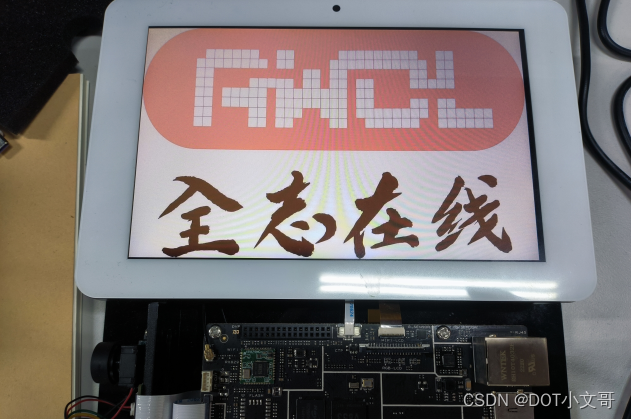

烧录后开机:
没有冒烟,完成工作~? ?
