硬件配置
测试平台的硬件配置如下:

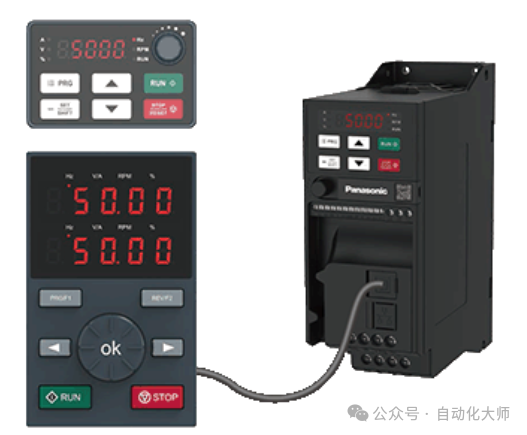

- 变频器:AMK5000P42
- 电机:一台400W 三相异步电机
- 按钮:5个自锁按钮
- CPU模块:NX1P2-1140DT

安装接线

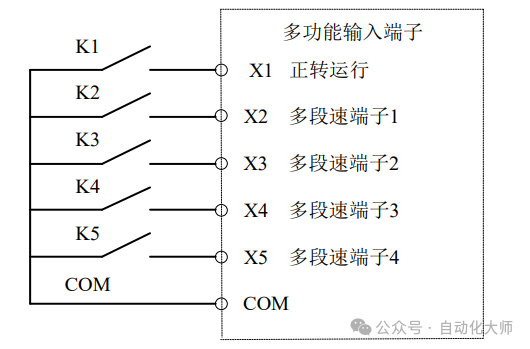

接线图如下:

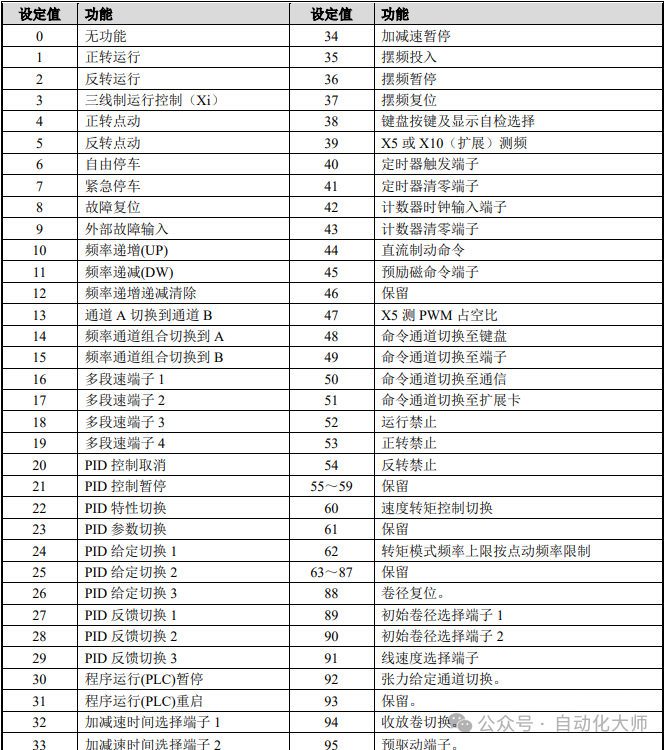

输入端子定义:
- 需要设定4个多功能输入端子作为多段速控制端子,对应15段速度:

- F05.00=1 X1设置为正转运行,即启动命令
- F05.00=16 X2设置为多段速命令1
- F05.00=17 X3设置为多段速命令2
- F05.00=18 X4设置为多段速命令3
- F05.00=19 X5设置为多段速命令4
命令通道[F01.01]=1:端子控制
频率来源[F01.02]=11:多段速给定
加速时间设置[F01.22]、减速时间设置[F01.23]。

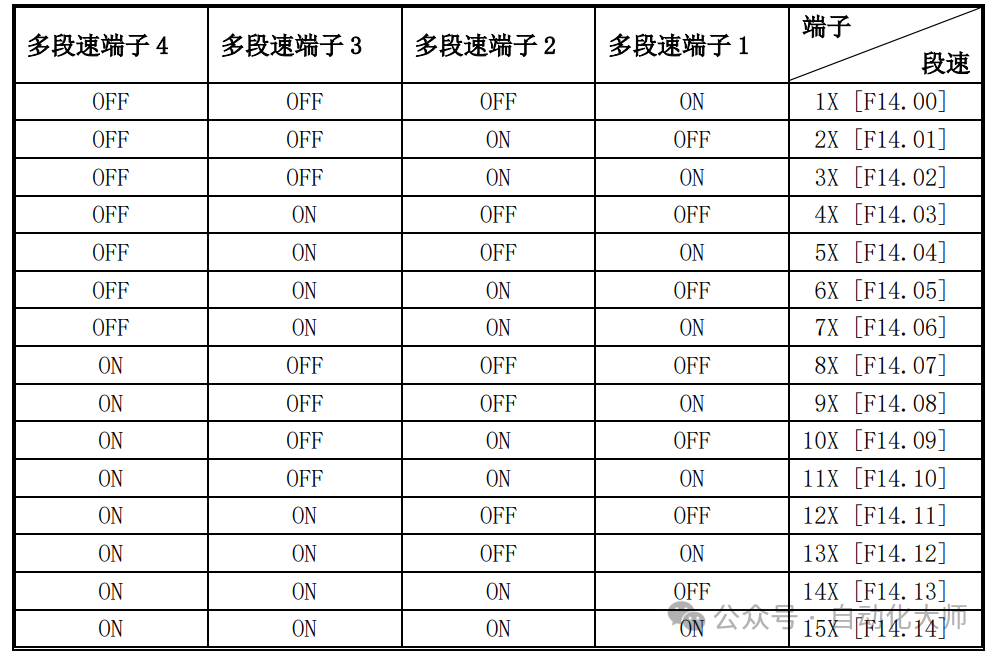

- 多段速对应速度

依次设置[F14.00]-[F14.14]等15个速度,设置完成。
运行
- 点击X1运行按钮,再点击X2多段速1,速度将以[F14.00]速度运行。
- 保持X1运行按钮接通,同时接通X2和X3,速度将以[F14.01]速度运行。
依此类推。
