\[开源硬件\]Cynthion:多功能USB设备协议分析仪
作者:SoftHope
时间:2025-05-19
浏览:0
Cynthion是一款多功能的开源硬件工具,专为构建、测试、监控和实验USB设备而设计。Cynthion的数字硬件基于独特的FPGA架构,允许完全定制以适应不同的应用需求。它可以作为高速USB协议分析仪、USB黑客多功能工具或USB开发平台。核心特点Cynthion是一款完全可重新配置的测试设备,提供了掌握USB所需的所有硬件、网关软件、固件和软件。以下是Cynthion的一些应用场景:低速、全速和高速USB的协议分析。Cynthion提供被动USB监控所需的所有
Cynthion 是一款多功能的开源硬件工具,专为构建、测试、监控和实验 USB 设备而设计。Cynthion 的数字硬件基于独特的 FPGA 架构,允许完全定制以适应不同的应用需求。它可以作为高速 USB 协议分析仪、USB 黑客多功能工具或 USB 开发平台。
核心特点
Cynthion 是一款完全可重新配置的测试设备,提供了掌握 USB 所需的所有硬件、网关软件、固件和软件。以下是 Cynthion 的一些应用场景:
- 低速、全速和高速 USB 的协议分析。Cynthion 提供被动 USB 监控所需的所有功能。通过添加分析软件,您可以获得一个功能齐全的 USB 分析仪,能够被动捕获 USB 流量和最多 16 个相关数字信号。
- 创建自己的低速、全速或高速 USB 设备。LUNA 提供 Amaranth 网关软件,允许在网关软件、固件或两者的组合中创建 USB 设备。使用 Facedancer 库,您可以在高级 Python 中创建或模拟真实的 USB 设备。
- 针对 USB 通信的中间人 (MitM) 攻击。Cynthion 硬件可以充当“USB 代理”,能够透明地修改 USB 数据在主机和设备之间流动时的状态。每块板上的三个 USB Type-C 连接器允许同时进行高速代理,同时保持与主机的高速连接。因此,无论有或没有主机 PC 的帮助,都可以进行代理连接。
- USB 逆向工程和安全研究。Cynthion 硬件和 LUNA 网关软件代表了 Facedancer 和 USB 模糊库等研究工具的专用后端,从而简化了兼容和不兼容 USB 设备的仿真和快速原型设计。与其他 USB 仿真解决方案不同,基于 Cynthion 的硬件可动态重新配置,因此您可以灵活地创建任何端点配置并参与几乎任何 USB(错误)行为。

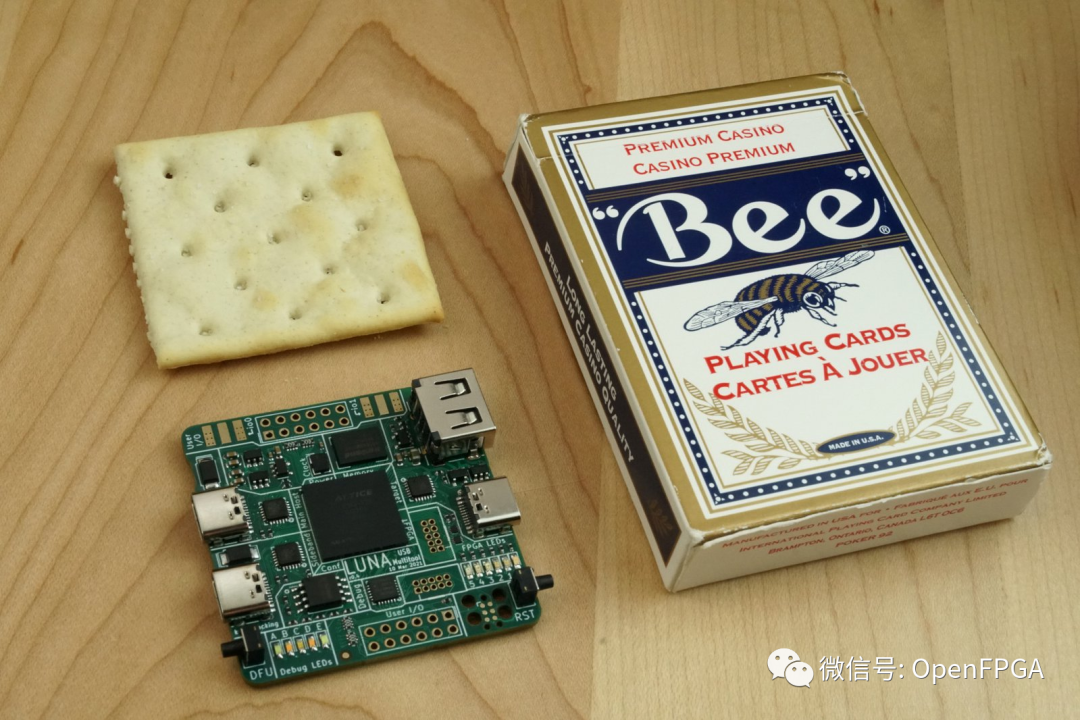

功能齐全的开源 USB 协议分析仪
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](/uploads/20250519/174766893659390.jpg)
技术规格
- 开源工具开发:使用 yosys+nextpnr
- 三个高速 USB 接口,每个接口都连接到能够以高达 480 Mbps 的速度运行的 USB3343 PHY。
- 两个用于设备模式通信的 USB Type-C 连接器(左侧)
- 一个 USB Type-C 连接器,用于主机模式通信、设备模式通信或 USB 分析(右侧)
- 一个 USB Type-A 连接器,用于主机模式通信或 USB 分析(右侧,与 Type-C 连接器共享)
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](/uploads/20250519/174766893636909.jpg)
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](/uploads/20250519/174766893675582.jpg)
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](/uploads/20250519/174766893612728.jpg)
