推送镜像到Docker Hub

之前我们都是自建的镜像仓库，这次我们换种方式，把镜像上传到Docker Hub中去。

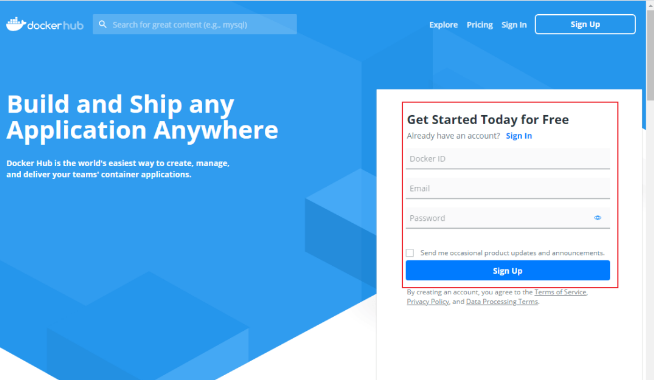

• 首先我们得注册个Docker Hub的账号，Docker Hub地址：https://hub.docker.com/






• 部署应用使用之前的mall-tiny-fabric项目，先修改pom.xml文件，主要是增加Docker Hub的认证信息和修改下镜像前缀，具体内容如下；

        http://192.168.5.94:2375                                        macrodocker                        xxx                                                macrodocker/${project.name}:${project.version}

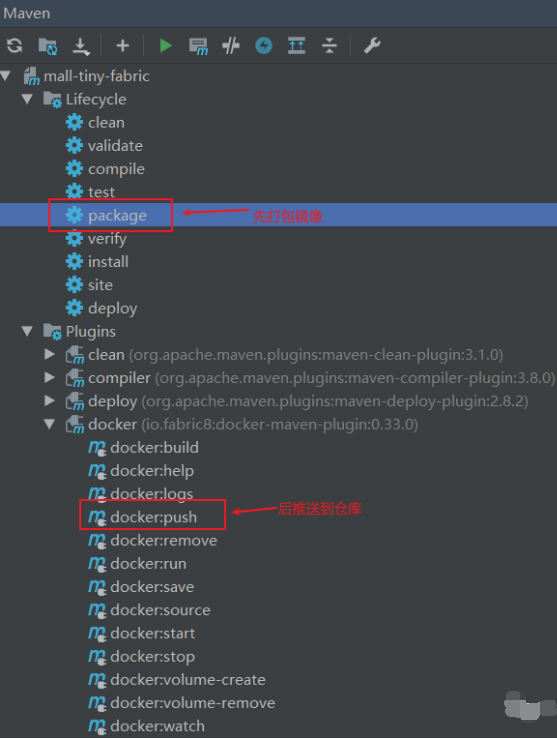

• 修改完成后使用package命令先把镜像打包到Linux服务器，再使用docker:push命令把镜像推送到Docker Hub中去：

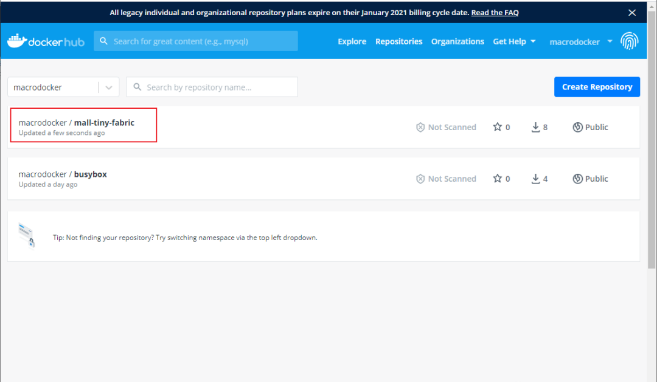

• 推送成功以后即可以在Docker Hub中看到镜像了。

应用部署

接下来我们将把应用部署到K8S上去，包含SpringBoot应用的部署和MySQL的部署。

部署MySQL

• 首先增加配置文件mysql-deployment.yaml用于创立Deployment，具体说明参考注释就可；

apiVersion: apps/v1kind: Deploymentmetadata:  # 指定Deployment的名称  name: mysql-deployment  # 指定Deployment的标签   labels:    app: mysqlspec:  # 指定创立的Pod副本数量   replicas: 1  # 定义如何查找要管理的Pod  selector:    # 管理标签app为mysql的Pod    matchLabels:      app: mysql  # 指定创立Pod的模板  template:    metadata:      # 给Pod打上app:mysql标签      labels:        app: mysql    # Pod的模板规约    spec:      containers:        - name: mysql          # 指定容器镜像          image: mysql:5.7          # 指定开放的端口          ports:            - containerPort: 3306          # 设置环境变量          env:            - name: MYSQL_ROOT_PASSWORD              value: root          # 使用存储卷          volumeMounts:            # 将存储卷挂载到容器内部路径            - mountPath: /var/log/mysql              name: log-volume            - mountPath: /var/lib/mysql              name: data-volume            - mountPath: /etc/mysql              name: conf-volume      # 定义存储卷      volumes:        - name: log-volume          # hostPath类型存储卷在宿主机上的路径          hostPath:            path: /home/docker/mydata/mysql/log            # 当目录不存在时创立            type: DirectoryOrCreate        - name: data-volume          hostPath:            path: /home/docker/mydata/mysql/data            type: DirectoryOrCreate        - name: conf-volume          hostPath:            path: /home/docker/mydata/mysql/conf            type: DirectoryOrCreate

• 通过应用配置文件来创立Deployment；通过应用配置文件来创立Deployment；

kubectl apply -f mysql-deployment.yaml

• 运行成功后查询Deployment，发现mysql-deployment已经就绪；

[macro@linux-local k8s]$ kubectl get deploymentsNAME                      READY   UP-TO-DATE   AVAILABLE   AGEmysql-deployment          1/1     1            1           38snginx-volume-deployment   2/2     2            2           6d5h

• 想要其余Pod可以通过服务名称访问MySQL，需要创立Service，增加配置文件mysql-service.yaml用于创立Service；

apiVersion: v1kind: Servicemetadata:  # 定义服务名称，其余Pod可以通过服务名称作为域名进行访问  name: mysql-servicespec:  # 指定服务类型，通过Node上的静态端口暴露服务  type: NodePort  # 管理标签app为mysql的Pod  selector:    app: mysql  ports:    - name: http      protocol: TCP      port: 3306      targetPort: 3306      # Node上的静态端口      nodePort: 30306

• 通过应用配置文件来创立Service；

kubectl apply -f mysql-service.yaml

• 运行成功后查询Service，发现mysql-service已经暴露在Node的30306端口上了；

[macro@linux-local k8s]$ kubectl get servicesNAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGEkubernetes      ClusterIP   10.96.0.1                443/TCP          7d23hmysql-service   NodePort    10.107.189.51            3306:30306/TCP   7snginx-service   NodePort    10.101.171.181           80:30080/TCP     6d2h

• 部署完成后需要新建mall数据库，并导入相关表，表地址： macrozheng/mall-learning/blob/master/document/sql/mall.sql

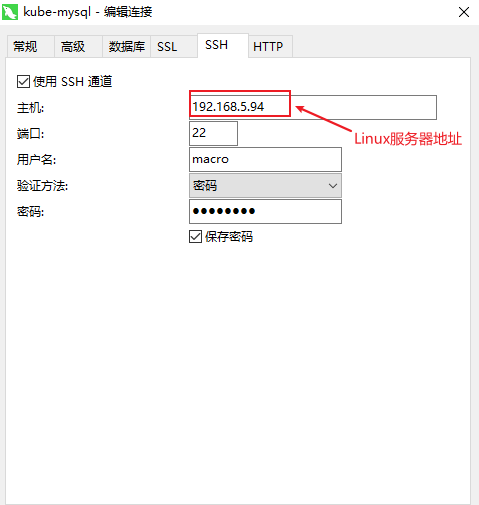

• 这里有个比较简单的方法来导入数据库，通过Navicat创立连接，先配置一个SSH通道；

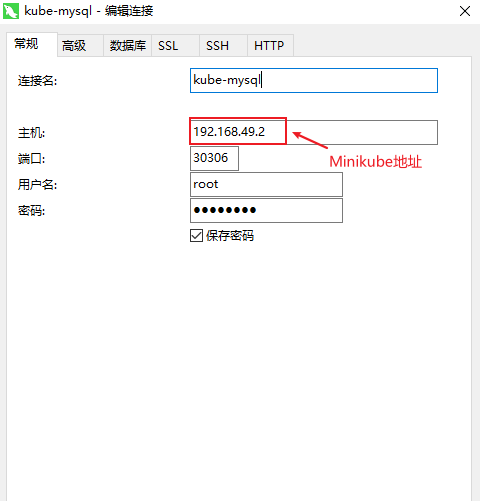

• 之后我们即可以像在Linux服务器上访问数据库一样访问Minikube中的数据库了，直接增加Minikube中数据库IP和端口就可。



部署SpringBoot应用

• 首先增加配置文件mall-tiny-fabric-deployment.yaml用于创立Deployment，这里我们可以通过环境变量来覆盖SpringBoot中的默认配置；

apiVersion: apps/v1kind: Deploymentmetadata:  name: mall-tiny-fabric-deployment  labels:    app: mall-tiny-fabricspec:  replicas: 1  selector:    matchLabels:      app: mall-tiny-fabric  template:    metadata:      labels:        app: mall-tiny-fabric    spec:      containers:        - name: mall-tiny-fabric          # 指定Docker Hub中的镜像地址          image: macrodocker/mall-tiny-fabric:0.0.1-SNAPSHOT          ports:            - containerPort: 8080          env:            # 指定数据库连接地址            - name: spring.datasource.url              value: jdbc:mysql://mysql-service:3306/mall?useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai            # 指定日志文件路径            - name: logging.path              value: /var/logs          volumeMounts:            - mountPath: /var/logs              name: log-volume      volumes:        - name: log-volume          hostPath:            path: /home/docker/mydata/app/mall-tiny-fabric/logs            type: DirectoryOrCreate

• 通过应用配置文件来创立Deployment；

kubectl apply -f mall-tiny-fabric-deployment.yaml

• 我们可以通过kubectl logs命令来查看应用的启动日志；

[macro@linux-local k8s]$ kubectl get podsNAME                                           READY   STATUS    RESTARTS   AGEmall-tiny-fabric-deployment-8684857dff-pnz2t   1/1     Running   0          47smysql-deployment-5dccc96ccf-sfxvg              1/1     Running   0          25mnginx-volume-deployment-6f6c89976d-nv2rn       1/1     Running   4          6d6hnginx-volume-deployment-6f6c89976d-tmhc5       1/1     Running   4          6d5h[macro@linux-local k8s]$ kubectl logs -f mall-tiny-fabric-deployment-8684857dff-pnz2t

• 假如想要从外部访问SpringBoot应用，需要创立Service，增加配置文件mall-tiny-fabric-service.yaml用于创立Service；

apiVersion: v1kind: Servicemetadata:  name: mall-tiny-fabric-servicespec:  type: NodePort  selector:    app: mall-tiny-fabric  ports:    - name: http      protocol: TCP      port: 8080      targetPort: 8080      # Node上的静态端口      nodePort: 30180

• 通过应用配置文件来创立Service；

kubectl apply -f mall-tiny-fabric-service.yaml

• 此时服务已经暴露到了Node的30180端口上了；

[macro@linux-local k8s]$ kubectl get servicesNAME                       TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGEkubernetes                 ClusterIP   10.96.0.1                443/TCP          7d23hmall-tiny-fabric-service   NodePort    10.100.112.84            8080:30180/TCP   5smysql-service              NodePort    10.107.189.51            3306:30306/TCP   13mnginx-service              NodePort    10.101.171.181           80:30080/TCP     6d2h

• 在Linux服务器上，我们可以通过curl命令来访问下项目的Swagger页面，不过只能查看到返回的一串HTML代码。

curl $(minikube ip):30180/swagger-ui.html

外部访问应用

因为使用Minikube安装的K8S Node处于Linux服务器的内网环境，无法直接从外部访问，所以我们需要安装一个Nginx反向代理商下才能访问。

• 首先我们需要安装Nginx，

• 安装完成后增加一个Nginx的配置文件，这里我的配置路径为/mydata/nginx/conf/conf.d/，用于将mall-tiny.macrozheng.com域名的访问代理商到K8S中的SpringBoot应用中去，proxy_pass为上面curl使用的路径；

server {    listen       80;    server_name  mall-tiny.macrozheng.com; #修改域名    location / {        proxy_set_header Host $host:$server_port;        proxy_pass   http://192.168.49.2:30180; #修改为代理商服务地址        index  index.html index.htm;    }    error_page   500 502 503 504  /50x.html;    location = /50x.html {        root   /usr/share/nginx/html;    }}

• 重启Nginx服务，再修改访问Linux服务器的本机host文件，增加如下记录；

192.168.5.94 mall-tiny.macrozheng.com

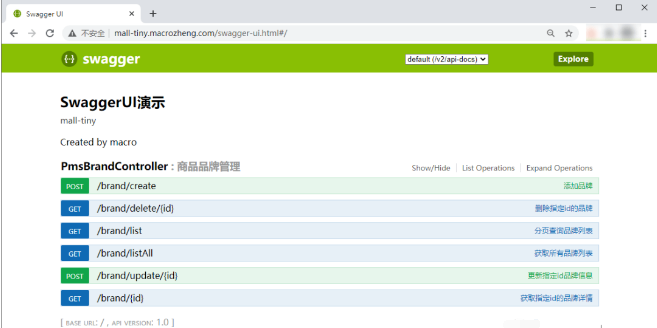

• 之后就可直接在本机上访问K8S上的SpringBoot应用了，访问地址：http://mall-tiny.macrozheng.com/swagger-ui.html

•
