可缩放矢量图形（Scalable Vector Graphics，SVG）是用于描述二维图形和图形应用程序的基本元素；与传统的像素图形不同，SVG 使用数学描述来定义图形，因此可以在任何大小下无损缩放而不失真。这使得 SVG 成为网站设计领域的理想选择，特别是在需要适应不同分辨率和设备的情况下。但是创作者手工设计 SVG 是高成本并具有挑战性。

最近，CLIP 和生成式模型的快速发展，文本引导的矢量图合成（Text-to-SVG）在抽象图像素风格 [1,2] 和矢量手绘草图 [3,4] 等领域都取得了不错的进展。通过可微分渲染器 [5] 驱动矢量路径基元自动合成对应的矢量图形，成为一个热门的研究方向。

相较于人类设计师，Text-to-SVG 方法可以快速并大量地创建矢量内容，用于扩充矢量资产。而现有的 Text-to-SVG 方法还存在两个限制：1.生成的矢量图缺少编辑性；2.难以生成高质量和多样性的结果。为了解决这些限制，作者提出了一种新的文本引导矢量图形合成方法：SVGDreamer。 SVGDreamer使用深度学习模型将文本表征映射到矢量图形，以生成编辑性强的矢量图。该方法采用变分自动编码器（Variational Autoencoder，VAE）和对抗生成网络（Generative Adversarial Network，GAN）结合的方式来实现。VAE负责生成高质量的矢量图形，GAN则用于增强生成结果的多样性。 通过SVGDreamer方法，研究人员在大规模数据集上进行了实验，证明了该方法在生成编辑性强且具有多样性的矢量图形方面的有效性。这一研究为文本到矢量图形的合成领

论文题目：

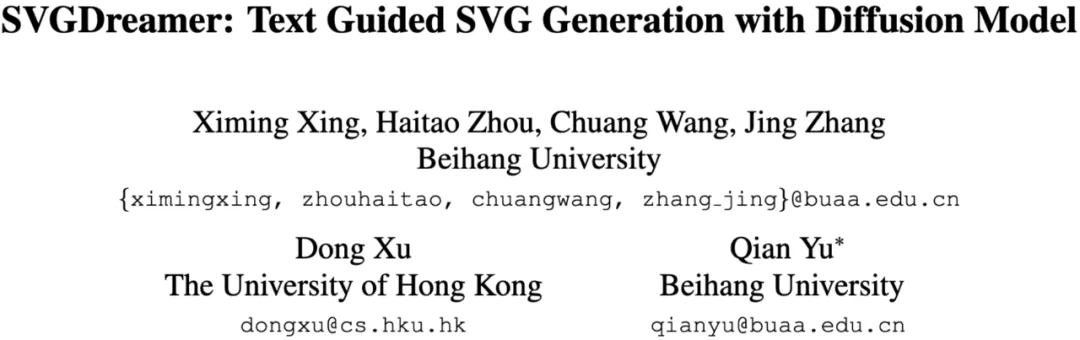

SVGDreamer: Text Guided SVG Generation with Diffusion Model

论文地址：

https://arxiv.org/abs/2312.16476

代码地址：

https://github.com/ximinng/SVGDreamer

项目地址：

https://ximinng.github.io/SVGDreamer-project/

01 实现思路

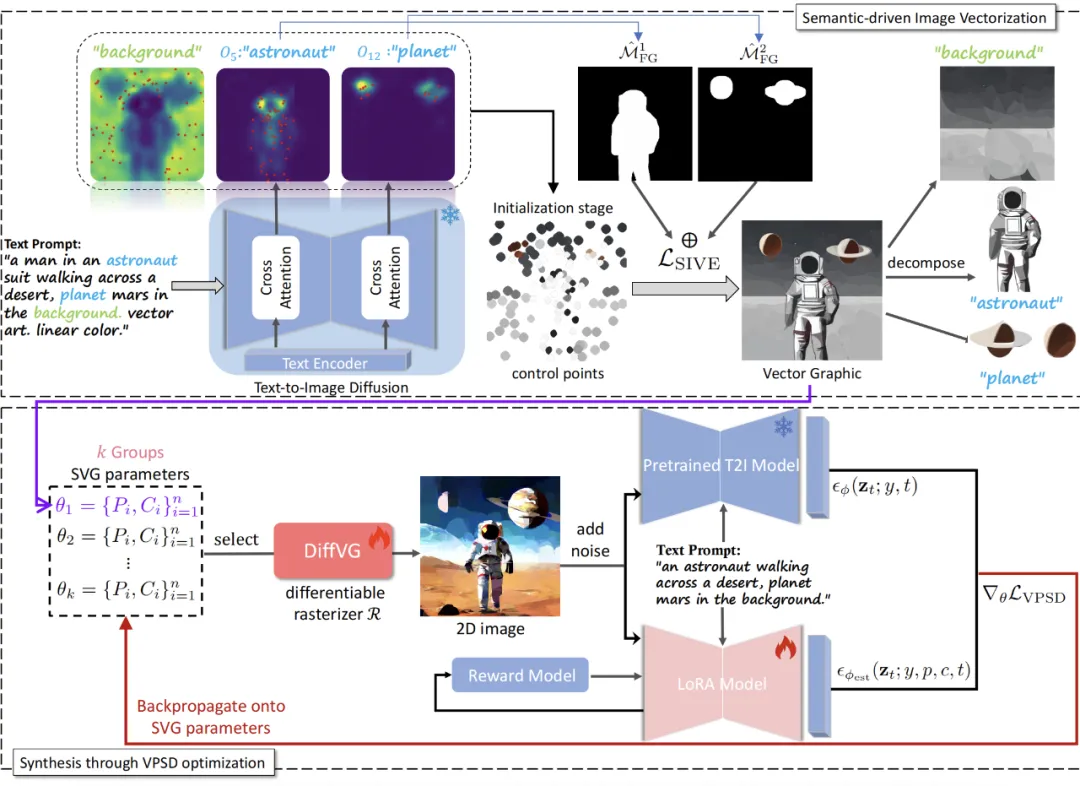

▲ 图1：SVGDreamer流程图

SVGDreamer 由两部分构成：语义驱动的图像矢量化（Semantic-driven Image Vectorization，SIVE）和基于矢量例子的分数蒸馏（Vectorized Particle-based Score Distillation，VPSD）构成。

其中 SIVE 根据文本提示矢量化图像，VPSD 则通过分数蒸馏从预训练的扩散模型中合成高质量、多样化并具有审美吸引力的矢量图。

1.1 语义驱动的图像矢量化 (SIVE)

SIVE 根据文本提示合成语义层次解耦的矢量图。它包括两个部分：

1. 矢量基元初始化（Primitive Initialization）
2. 基于语义级优化（Semantic-aware Optimization）

如图 1 上半部分所示，文本提示中不同的词语对应不同的注意力图，这使得作者可以借助注意力图初始化矢量图控制点（control points）。具体来说，作者对注意力图进行归一化，将它视为一个概率分布图，根据概率加权采样画布上的点作为贝塞尔曲线的控制点。

然后，作者将初始化阶段获得的注意力图转换为可重复使用的掩码，大于等于阈值的部分设为 1，代表目标区域，小于阈值为 0。作者利用掩码定义 SIVE 损失函数从而精确地优化不同的对象。

SIVE 确保了控制点保持在各自的语义对象区域中，从而实现不同对象的解构，最终结果如图 1 右上部分所示。

1.2 基于矢量粒子的分数蒸馏 (VPSD)

之前基于扩散模型的 SVG 生成工作 [2,4]，已经探索了使用分数蒸馏采样（SDS）优化 SVG 参数的方式，但这种优化方式往往会带来颜色过饱和、优化得到的 SVG 过于平滑的结果。

受变分分数蒸馏采样的启发，作者提出了基于向量化粒子的分数蒸馏采样（Vectorized Particle-based Score Distillation，VPSD）损失来解决以上问题。相对于 SDS，这种采样方式将 SVG 建模为控制点和色彩的一个分布，VPSD 通过优化这个分布来实现对 SVG 参数的优化：

由于直接优化另一个模型 的成本过大，所以引入 Lora 来减少被优化的参数量：

最后，为了改善合成矢量图的美观评价，作者引入了一种奖励反馈学习方法（ReFL），将采样得到的样本输入到使用预训练的 Reward 模型中，共同进行对 LoRA 参数的优化：

最后完整的目标函数即为上述三个函数的加权组合：

通过反向传播更新 SVG 路径参数，经过循环迭代完成优化，得到最终结果。

02 实验结果

2.1 定性结果

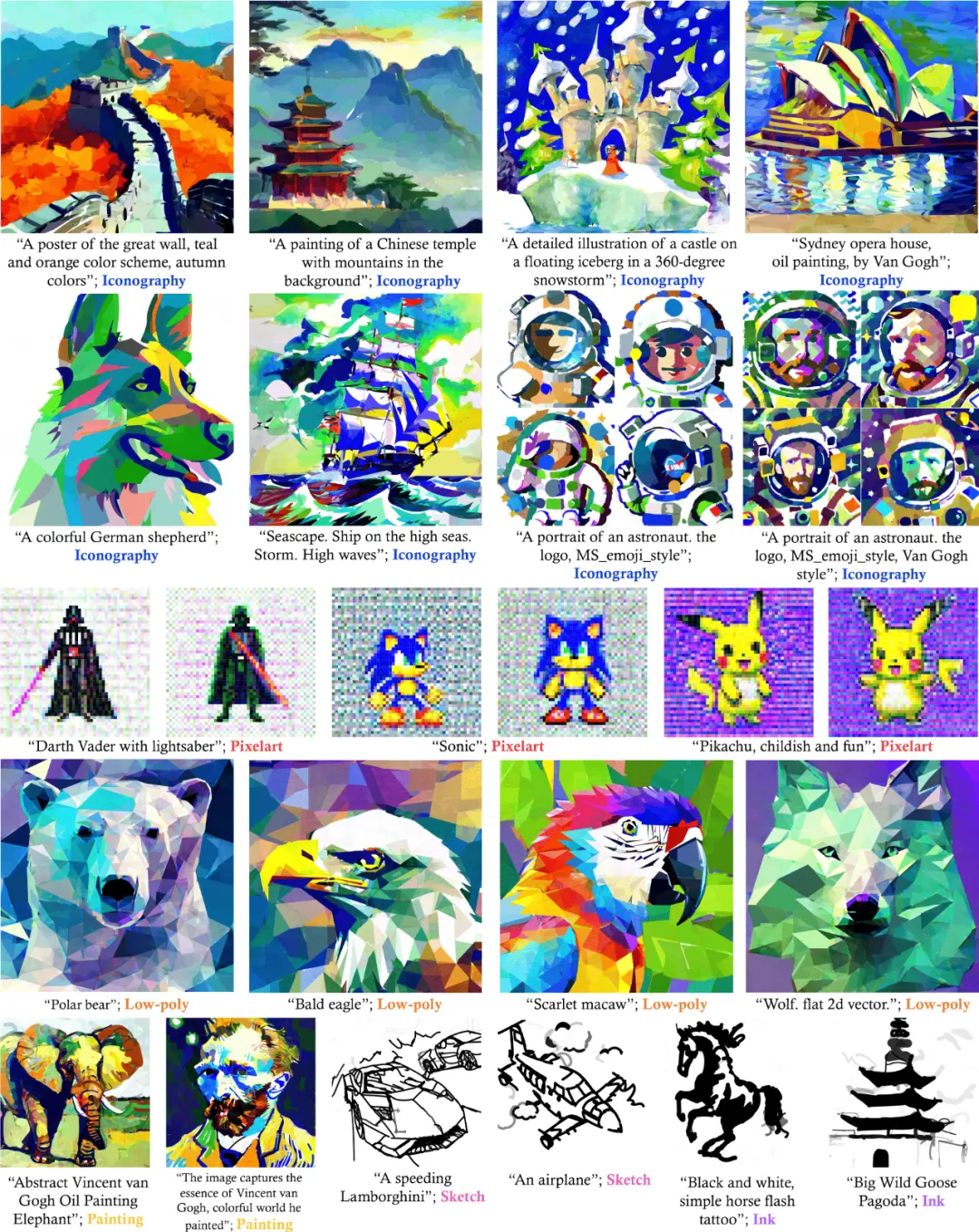

下图展示了 SVGDreamer 生成的 6 种风格类型的 SVG 结果，包括肖像图风格（Iconography）、像素风格（Pixel-Art）、水墨（Ink and Wash）、多边形（Low-poly）、手绘（Sketch）和线条绘画（Painting）风格等。不同颜色的后缀表示不同的 SVG 风格类型，这些风格类型也并不需要在 Prompt 中给出，只需要通过控制矢量图基元实现。

▲ 图2. SVGDreamer结果可视化

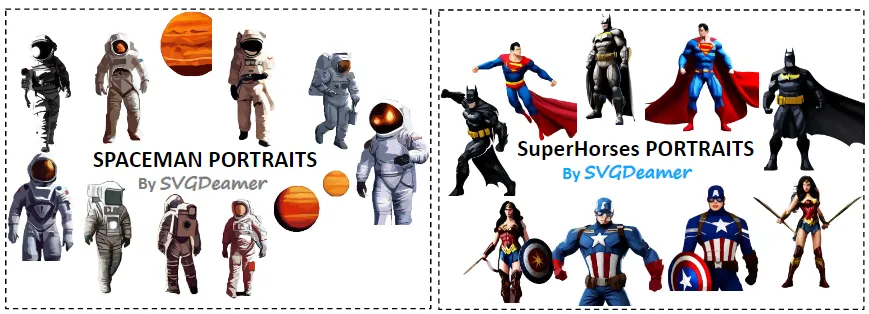

SVGDreamer 能够根据文本提示合成语义层次解耦的矢量图，这使得其可以被用于创建大量矢量数据资产，同时这些矢量元素可以被自由地组合，如下图所示：

▲ 图3：SVGDreamer合成的矢量资产示意图

2.2 应用展示

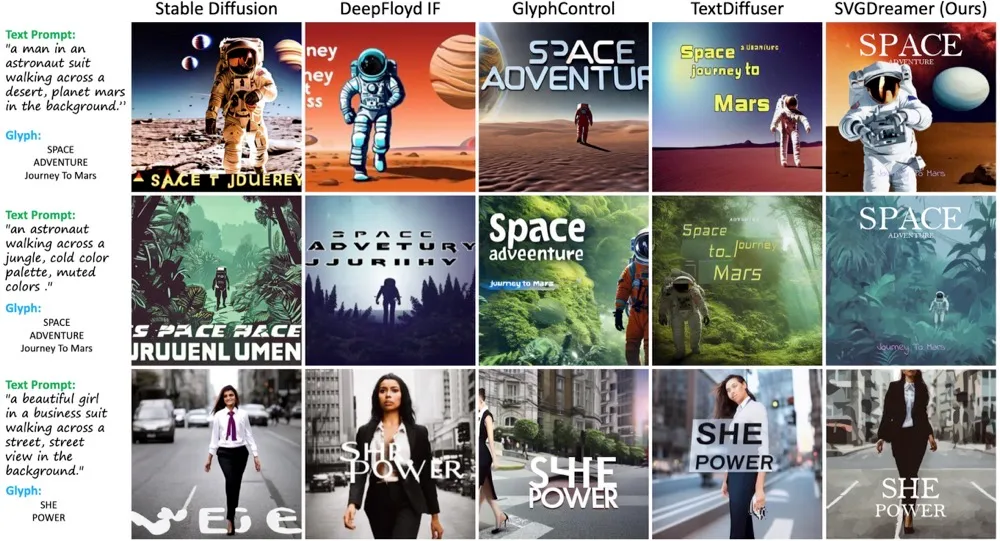

除此之外，作者展示了 SVGDreamer 的应用：制作矢量海报。通过将制定字形转为矢量表示，并且与生成的矢量图结合，即可得到美观的矢量海报。与基于扩散模型的生成式位图海报相比，矢量海报的文字与内容部分同样具有良好的编辑性，并且不会产生错误的文字：

▲ 图4：SVGDreamer制作的矢量海报与位图海报合成方法的比较

03 总结

在这项工作中，作者介绍了 SVGDreamer，一个用于文本引导矢量图形合成的创新模型。SVGDreamer 结合了两个关键的技术设计: 语义驱动的图像矢量化 (SIVE) 和基于矢量粒子的分数蒸馏 (VPSD)，这使得模型能够生成具有高可编辑性、卓越的视觉质量和显著的多样性的矢量图形。

由于SVGDreamer能够生成具有可编辑性的复杂矢量图形，因此，SVGDreamer 有望显著推进文本到 SVG 模型在设计领域的应用。它已经被证实可以用来创建矢量图形资产库，设计师可以根据不同的需求，很容易地将库中的元素重新排列组合，用于创建独特的矢量海报或 Logo，以及其他矢量艺术形式。

04 矢量图可微渲染库PyTorch-SVGRender介绍

项目地址：

https://qianyu-lab.github.io/PyTorch-SVGRender-project/

代码地址：

https://github.com/QianYu-Lab/PyTorch-SVGRender

文档地址：

https://pytorch-svgrender.readthedocs.io/en/latest/index.html

Pytorch-SVGRender 是作者团队在 2023.12 发布的一个用于 SVG 生成的可微分渲染方法的 Python 库，使研究人员和开发者们可以通过一个统一的、简化的接口来访问不同的 SVG 生成技术。

Pytorch-SVGRender 包含两大功能：位图到 SVG 的渲染（Img-to-SVG），以及文本到 SVG（Text-to-SVG）的渲染。并且整合了与这些功能有关的研究成果，例如 DiffVG、LIVE、CLIPasso、CLIPDraw、VectorFusion、Word-As-Image、DiffSketcher 和 SVGDreamer 等。

Pytorch-SVGRender 的设计理念是基于模块化和可扩展性的原则，让用户能够无缝集成最新的 SVG 创作技术。通过提供一套清晰的、统一的 API，该库允许开发者轻松地调用底层绘图算法，无需深入了解其底层原理。此外，库中的每一种方法的相关参数都经过精心优化，以确保生成的 SVG 文件在性能和质量上都能满足高标准的要求。

最后，Pytorch-SVGRender 还提供了丰富的文档和示例代码，帮助用户快速入门上手。作者希望这个库可以提高 SVG 研究人员和开发者的工作效率，为未来 SVG 相关技术的创新与实践提供帮助。
