Altium Designer 13中添加中文的具体操作流程
作者:EasyWind
时间:2025-07-23
浏览:7
第一步,先打开altiumdesigner13这款PCB制板软件,这软件是行业内比较常用的,先任意打开一块PCB的板框,或是你有画好的原板也行,如下图所示第二步,在altiumdesginer13工具栏的上面找到一个A型的字符添加标示,这是用来添加字体的,如下图位置所示第三步,字体是不能随便乱添加的,是有一定的要求,一般添加在丝印层,如下图指示层第四步,选择A型状的添加标示,在PCB板合适的位置准备添加,按下TAB进行字符修改设置第五步,这是按下TAB键后的显示界面,加上你想要加的字符,选择TrueTyp
本文目录

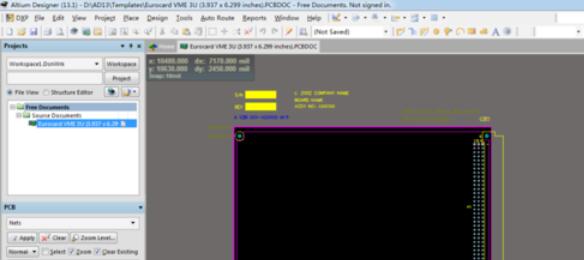

第一步,先打开altium designer 13这款PCB制板软件,这软件是行业内比较常用的,先任意打开一块PCB的板框,或是你有画好的原板也行,如下图所示

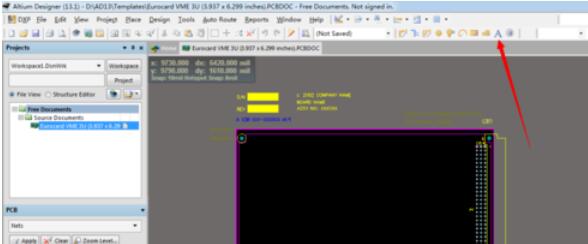

第二步,在altium desginer 13工具栏的上面找到一个A型的字符添加标示,这是用来添加字体的,如下图位置所示

第三步,字体是不能随便乱添加的 ,是有一定的要求,一般添加在丝印层,如下图指示层

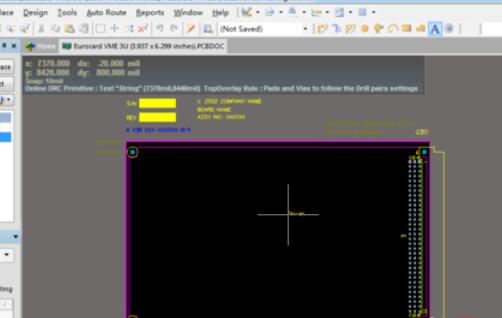

第四步,选择A型状的添加标示,在PCB板合适的位置准备添加,按下TAB进行字符修改设置

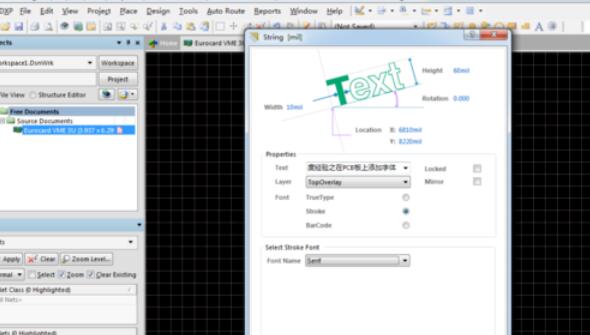

第五步,这是按下TAB键后的显示界面,加上你想要加的字符,选择TrueType然后在FrontName中选择合适的字体

第六步,完成后的显示效果如下图所示
