Power Designer创建用例模型的操作过程
作者:NorthPath
时间:2025-07-11
浏览:5
我们需要先打开powerdesigner,点击【文件】菜单,再选择【新建模型】然后我们在【新建模型】界面,在【类型】中选择【业务】,在【类型项】中选择【用例定义】,然后点击【OK】接着我们在右侧的工具栏中,在【用例图】下点击【用例】接下来我们在主窗口,每点击一次,生成一个用例图标然后我们需要在右侧的工具栏中,在【用例图】下点击【参与者】在主窗口,每点击一次,生成一个参与人图标在右侧的工具栏中,在【用例图】下点击【联系】最后一步我们在主窗口,点击一个参与人,然后拖动鼠标连接到一个用例上,此时用例图就基本建立
本文目录
我们需要先打开powerdesigner,点击【文件】菜单,再选择【新建模型】
然后我们在【新建模型】界面,在【类型】中选择【业务】,在【类型项】中选择【用例定义】,然后点击【OK】
接着我们在右侧的工具栏中,在【用例图】下点击【用例】
接下来我们在主窗口,每点击一次,生成一个用例图标
然后我们需要在右侧的工具栏中,在【用例图】下点击【参与者】
在主窗口,每点击一次,生成一个参与人图标
在右侧的工具栏中,在【用例图】下点击【联系】

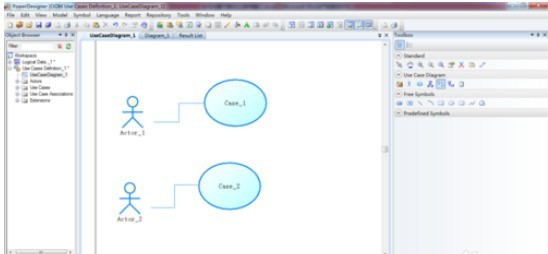

最后一步我们在主窗口,点击一个参与人,然后拖动鼠标连接到一个用例上,此时用例图就基本建立了。
