中望CAD更改尺寸标注的关联性的操作步骤
作者:暮色微凉
时间:2025-07-06
浏览:9
打开中望CAD软件,打开要进行修改尺寸关联的文件找到命令行,输入【DIMASSOC】,按回车键来确认选定关联的模型,在这可以看到,关联标注的变量值是2,是属于默认值。除此之外,无关联标注的变量值为1,而分解标注的变量值为0如果这时调整了圆的大小,那么它所标注的数字也会进行改变如果要重新进行关联,可以找到CAD菜单栏上的标注-重新关联标注按钮,开启重新关联标注的功能选择一个或多个要建立或重新建立关联的标注根据需要建立关联的标注的类型,依据命令行提示进行操作:1)指定尺寸界线原点位置2)输入S(选择对象)选择
本文目录
打开中望CAD软件,打开要进行修改尺寸关联的文件

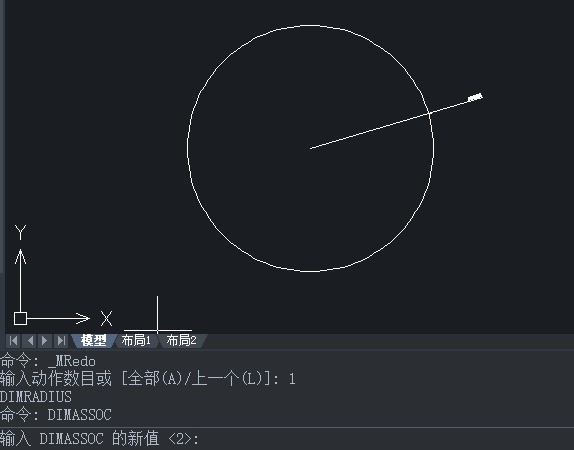

找到命令行,输入【DIMASSOC】,按回车键来确认

选定关联的模型,在这可以看到,关联标注的变量值是2,是属于默认值。除此之外,无关联标注的变量值为1,而分解标注的变量值为0

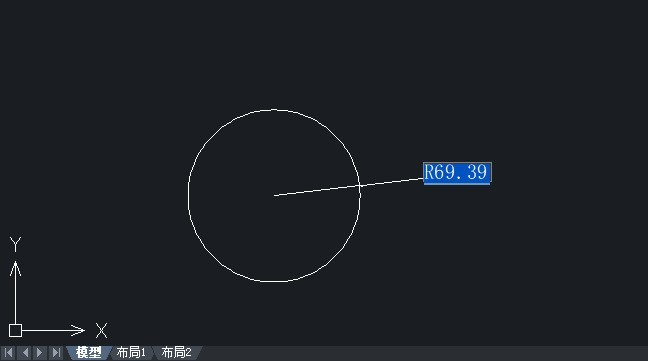

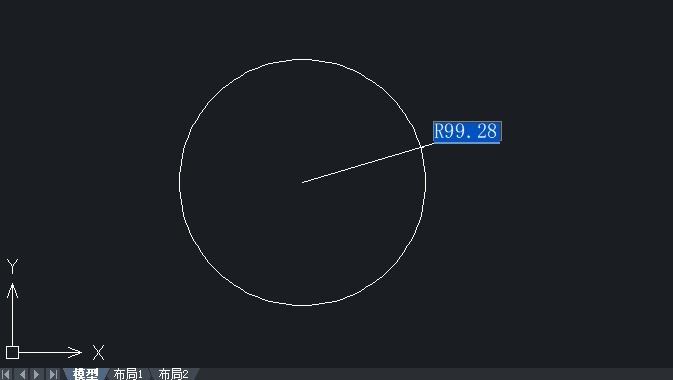

如果这时调整了圆的大小,那么它所标注的数字也会进行改变

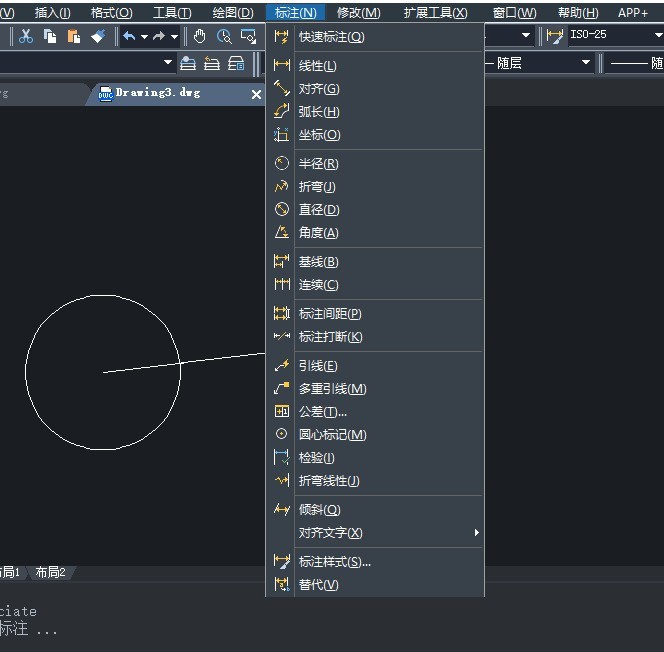

如果要重新进行关联,可以找到CAD菜单栏上的标注-重新关联标注按钮,开启重新关联标注的功能

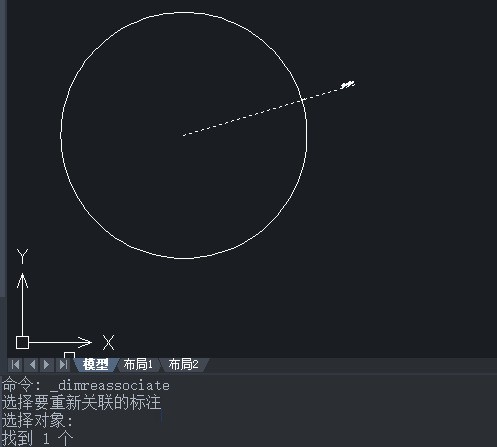

选择一个或多个要建立或重新建立关联的标注

根据需要建立关联的标注的类型,依据命令行提示进行操作:
1)指定尺寸界线原点位置
2)输入S(选择对象)选择标注对象
3)按 ENTER 键指定下一个尺寸界线原点
4)按 ESC 键退出当前命令,并保存已建立的所有关联
