三菱PLC编程软件(GX Developer)怎么编程以及运行-三菱PLC编程软件(GX Developer)编程以及运行的方法

很多用户刚刚接触三菱PLC编程软件(GXDeveloper),并不是很熟悉三菱PLC编程软件(GXDeveloper)怎么编程以及运行?下文小编就为各位带来了三菱PLC编程软件(GXDeveloper)编程以及运行的方法,感兴趣的用户快来下文看看吧。1.编程操作在进行编程前的准备工作中,需要确保PLC与计算机连接正确,计算机的RS232C端口与PLC之间使用正确的揽线和转换器连接。在开始编程之前,必须确保PLC处于“停机”状态,并同时接通计算机和PLC的电源。这些步骤的正确执行是确保编程过程顺利进行的关键

本文目录

    很多用户刚刚接触三菱PLC编程软件(GX Developer),并不是很熟悉三菱PLC编程软件(GX Developer)怎么编程以及运行?下文小编就为各位带来了三菱PLC编程软件(GX Developer)编程以及运行的方法,感兴趣的用户快来下文看看吧。

    1. 编程操作

    在进行编程前的准备工作中,需要确保PLC与计算机连接正确,计算机的RS232C端口与PLC之间使用正确的揽线和转换器连接。在开始编程之前,必须确保PLC处于“停机”状态,并同时接通计算机和PLC的电源。这些步骤的正确执行是确保编程过程顺利进行的关键,因此务必仔细检查连接和电源供应,以确保设备之间的正常通信和协作。

    (2)编程操作。

    ①打开GX Developer编程软件,新建一个工程,并命名。

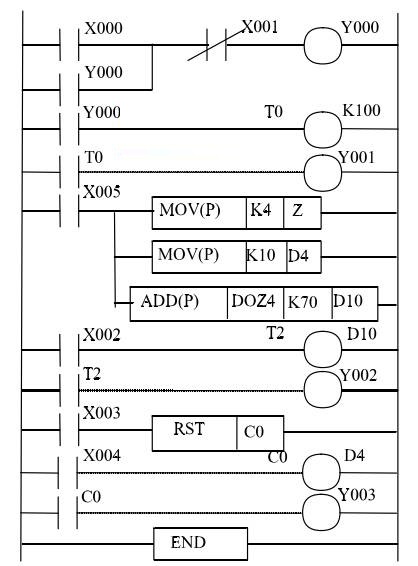

    ②采用梯形图编程的方法,编辑图1所示的梯形图程序并保存。

    (3)程序的传送。

    ①程序的写出。将编辑好的程序写入到PLC用户存储器RAM中,然后进行核对。

    ②程序的读入。通过[读入]操作将PLC用户存储器中程序读入到计算机中,然后进行核对。

    ③程序的核对。在上述程序核对过程中,只有当计算机两端程序比较无误后,方可认为程序传送正确,否则应查清原因,重新传送。

    2. 运行操作

    程序传送到PLC用户存储器后,可按以下操作步骤运行程序。

    ①根据梯形图程序,将PLC的输入/输出端与部输入信号连接好,PLC的输入/输出端编号及说明如表1所示。

    ②接通PLC运行开关,PLC面板上RUN灯亮,表明程序已投入运行。

    ③结合控制程序,操作有关输入信号,在不同输入状态下观察输入/输出指示灯的变化,若输出指示灯的状态与程序控制要求一致,则表明程序运行正常。

    三菱PLC编程软件(GX Developer)怎么编程以及运行-三菱PLC编程软件(GX Developer)编程以及运行的方法

    表1 PLC的输入/输出端编号及说明

    三菱PLC编程软件(GX Developer)怎么编程以及运行-三菱PLC编程软件(GX Developer)编程以及运行的方法

    (2)输出强制ON/OFF。对Y000, Y001进行强制OFF操作,对Y002, Y003进行强制ON操作。

    (3)修改T, C, D, Z的当前值。

    ①将Z的当前值K4修改为K6后,观察运行结果,分析变化的原因。

    ②将D4当前值,观察运行结果,分析变化的原因。

    (4)修改T, C的当前值。

    ①将T0的设定值K100修改为K150后,观察运行结果,并写出操作过程。

    ②将C0的设定值D4修改为K10后,观察运行结果,并写出操作过程。
