放置标准钢筋形状,捕捉到相邻标准钢筋。放置、移动、拖动或复制和粘贴钢筋时约束将保留。单击【结构】选项卡【钢筋】面板(钢筋)。单击【修改|放置钢筋】选项卡【钢筋限制条件】面板(受约束的放置)。在选项栏上的【钢筋形状选择器】或【钢筋形状浏览器】中,选择标准钢筋形状。放置时无法约束镫筋和箍筋钢筋。将钢筋放置在混凝土主体里。钢筋将捕捉并附着到其他标准钢筋。请注意,视图中平行放置的标准钢筋也将捕捉到其他平行标准钢筋。注:受约束的放置仅可用于单个钢筋的放置。放置钢筋后,可以移动、剪切、粘贴或更改先前约束新钢筋的钢筋类
本文目录
放置标准钢筋形状,捕捉到相邻标准钢筋。放置、移动、拖动或复制和粘贴钢筋时约束将保留。
单击【结构】选项卡【钢筋】面板 (钢筋)。
单击【修改 | 放置钢筋】选项卡 【钢筋限制条件】面板 (受约束的放置)。
在选项栏上的【钢筋形状选择器】或【钢筋形状浏览器】中,选择标准钢筋形状。放置时无法约束镫筋和箍筋钢筋。
将钢筋放置在混凝土主体里。钢筋将捕捉并附着到其他标准钢筋。请注意,视图中平行放置的标准钢筋也将捕捉到其他平行标准钢筋。

注: 受约束的放置仅可用于单个钢筋的放置。

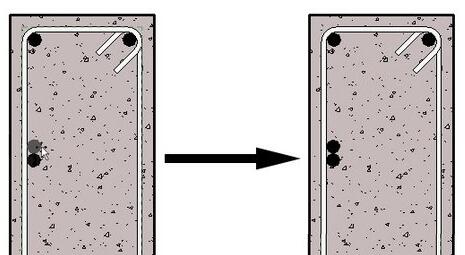

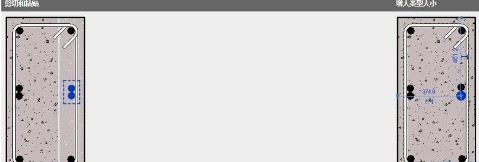

放置钢筋后,可以移动、剪切、粘贴或更改先前约束新钢筋的钢筋类型。约束钢筋移动并相应调整,如以下示例中所示。

如果要移除放置限值条件,请选择一个约束钢筋,然后单击【修改 | 结构钢筋】选项卡 【钢筋限制条件】面板 (受约束的放置)。
