Revit中自定义钢筋的颜色的详细步骤
作者:水悠悠予安
时间:2024-06-18
浏览:53
1、绘制梁、柱墙模型,对它进行钢筋布置。完成之后修改钢筋的可见性为三维可见。2、修改后,显示效果如图所示。3、选择需要修改颜色的钢筋,右键弹出选项卡,选择【替换试图中的图形】再选【按图元】。4、在【视图转悠图形】对话框,修改【表面填充图案】下方的选项【颜色】和【填充图案】。5、修改完成之后,我们就会发现钢筋的颜色已经变为我们要修改的颜色了。6、使用同样方法去修改所需要的钢筋颜色,就可以达到我们想要的区分效果,如图所示。需要注意的是这种定义颜色的方法在【真实】和【光线追踪】的时候并不适用,并且这种通过手动添
1、绘制梁、柱墙模型,对它进行钢筋布置。完成之后修改钢筋的可见性为三维可见。

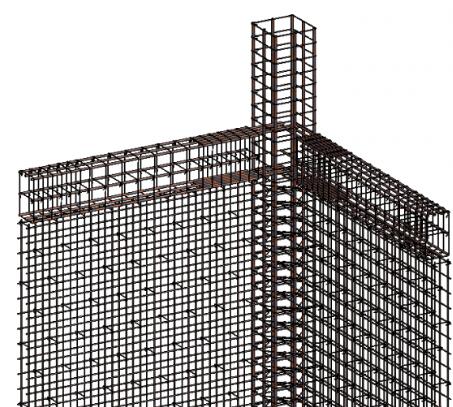

2、修改后,显示效果如图所示。

3、选择需要修改颜色的钢筋,右键弹出选项卡,选择【替换试图中的图形】再选【按图元】。

4、在【视图转悠图形】对话框,修改【表面填充图案】下方的选项【颜色】和【填充图案】。

5、修改完成之后,我们就会发现钢筋的颜色已经变为我们要修改的颜色了。

6、使用同样方法去修改所需要的钢筋颜色,就可以达到我们想要的区分效果,如图所示。

需要注意的是这种定义颜色的方法在【真实】和【光线追踪】的时候并不适用,并且这种通过手动添加颜色的方法,只适用于小型构件,大规模的建模并不合适。
