UG剖面线制作教程步骤
作者:SunnyJourney
时间:2025-05-25
浏览:54
1、打开UG软件,新建一个空白的模型文件。2、如图,执行【菜单——插入——设计特征——圆柱体】,一切默认,创建一个圆柱体作为后面的演示所用。3、如图,应用模块中点击【制图】,新建一个图纸页,创建一个工程图,作为后面的演示所用。4、如图,点击工具栏中的【剖面线】图标,激活该命令。5、如图,软件中出现了一个【剖面线】对话框,然后【选择模式】选择【区域中的点】,这有可能会是默认的。6、如图,在圆中间点击一下鼠标左键,然后,就一切默认,点击确定。7、如图,这个圆中间就成功添加了剖面线。
本文目录
1、打开UG软件,新建一个空白的模型文件。
2、如图,执行【菜单——插入——设计特征——圆柱体】,一切默认,创建一个圆柱体作为后面的演示所用。

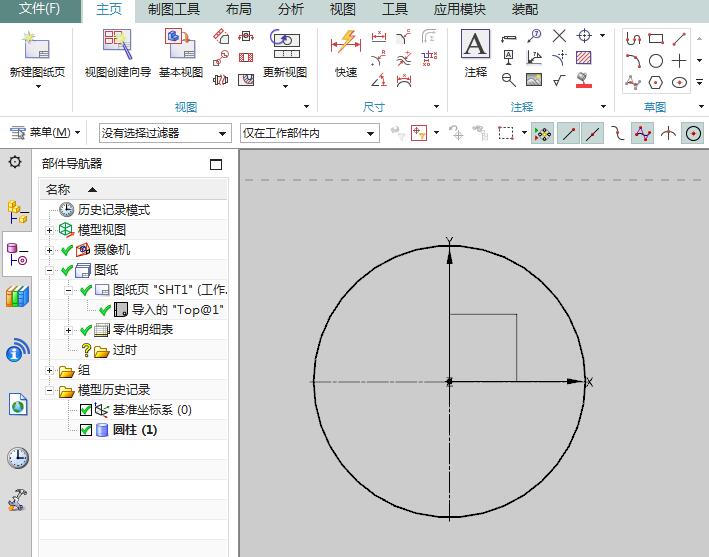

3、如图,应用模块中点击【制图】,新建一个图纸页,创建一个工程图,作为后面的演示所用。

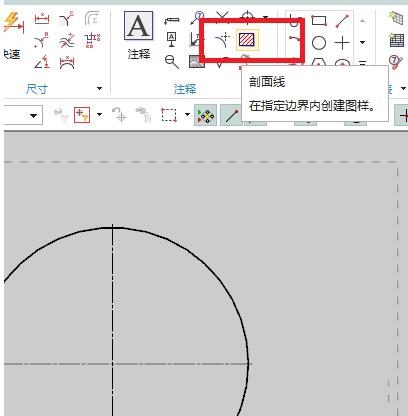

4、如图,点击工具栏中的【剖面线】图标,激活该命令。

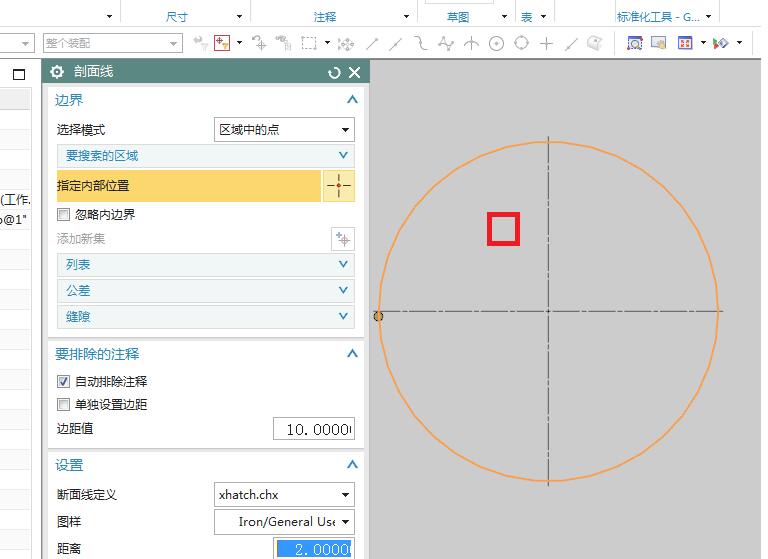

5、如图,软件中出现了一个【剖面线】对话框,然后【选择模式】选择【区域中的点】,这有可能会是默认的。
6、如图,在圆中间点击一下鼠标左键,然后,就一切默认,点击确定。
7、如图,这个圆中间就成功添加了剖面线。
