Solidworks创建辅助视图的操作教程
作者:慢热型
时间:2025-05-06
浏览:53
1、如图,打开保存好的Solidworks工程图,可以看到之后两个视图。2、如图,鼠标选中这条变色的直线,它会自动弹出工程视图1,工程视图1不用去管它。3、如图,点击【视图布局】,在视图布局的工具栏中找到【辅助视图】,点击它。4、如图,弹出【辅助视图】对话框,同时出现的还有工程图中的预览效果。5、如图,选择位置,放置辅助视图,当用鼠标在工程图中点击之后,辅助视图放置完毕,则表示辅助视图创建成功了。如图所示,【辅助视图】对话框就消失了,只留下了】工程图视图】。6、如图,关掉【工程图视图】对话框,只留下图形。
本文目录

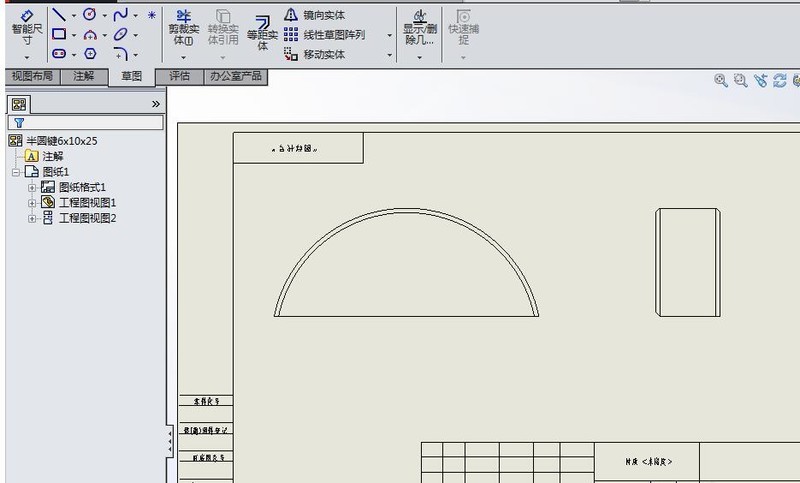

1、如图,打开保存好的Solidworks工程图,可以看到之后两个视图。

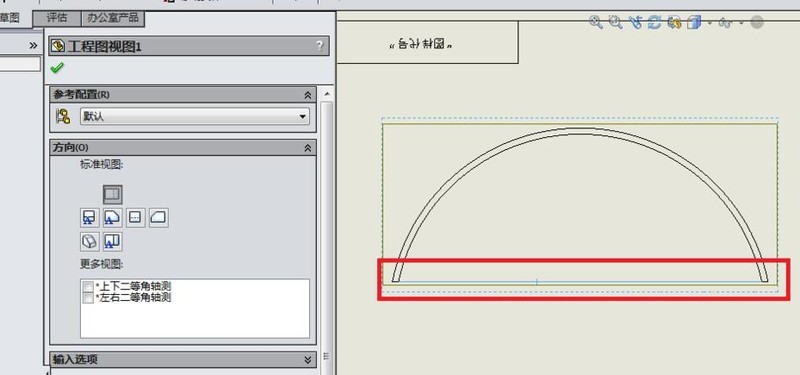

2、如图,鼠标选中这条变色的直线,它会自动弹出工程视图1,工程视图1不用去管它。

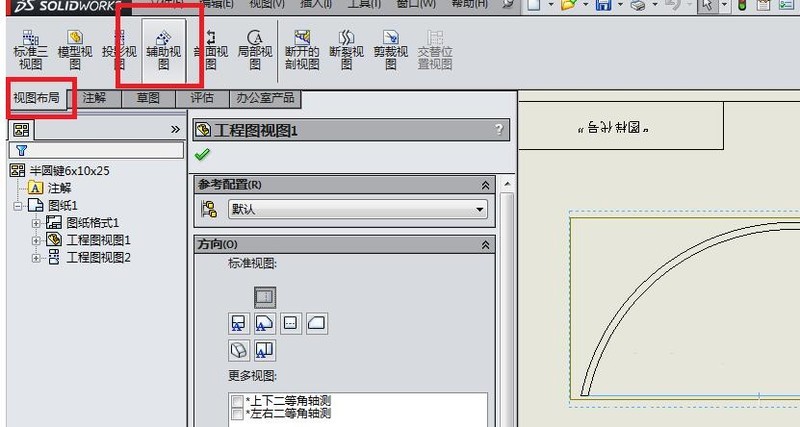

3、如图,点击【视图布局】,在视图布局的工具栏中找到【辅助视图】,点击它。

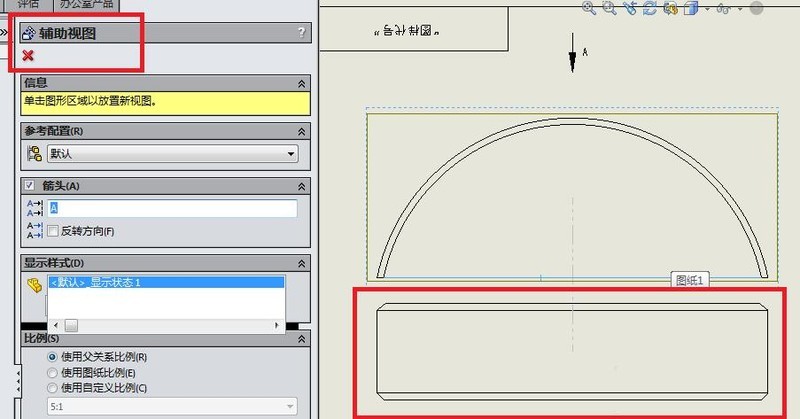

4、如图,弹出【辅助视图】对话框,同时出现的还有工程图中的预览效果。

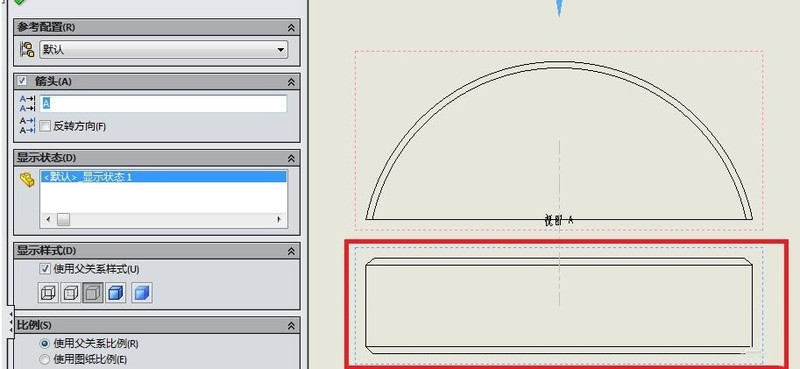

5、如图,选择位置,放置辅助视图,当用鼠标在工程图中点击之后,辅助视图放置完毕,则表示辅助视图创建成功了。如图所示,【辅助视图】对话框就消失了,只留下了】工程图视图】。

6、如图,关掉【工程图视图】对话框,只留下图形。关【工程图视图】对话框的方法很简单,可以点击左上角的√,也可以直接在工程图空白处点击鼠标左键。
