Protel99se怎么设置PCB线宽 Protel99se设置PCB线宽方法
作者:慢热型
时间:2025-05-05
浏览:7
首先,我们打开Pcb,选择【Design】->"Rules",如图所示。然后,开启后,滑动滚动条至底部,如图所示。单击选中【WidthConstraint】,鼠标选择【Add】选项,如图所示。进入后,我们会看到【WholeBoard】选项,(注:该选项设置所有线的默认宽度)下拉后选择【Net】,其中可以设置你已经导入的线的类型(例如:GNDVCCD等你已经导入的线)在Net中选择你的线的类型,由于小迹这里没有导入pcb所以没有可以挑选的项目,如图所示。最后,完成后点击【ok】会自动退出至图中界面可以
本文目录

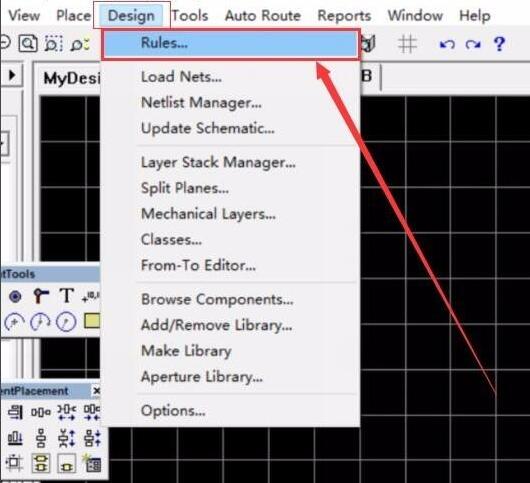

首先,我们打开Pcb,选择【Design】->"Rules",如图所示。

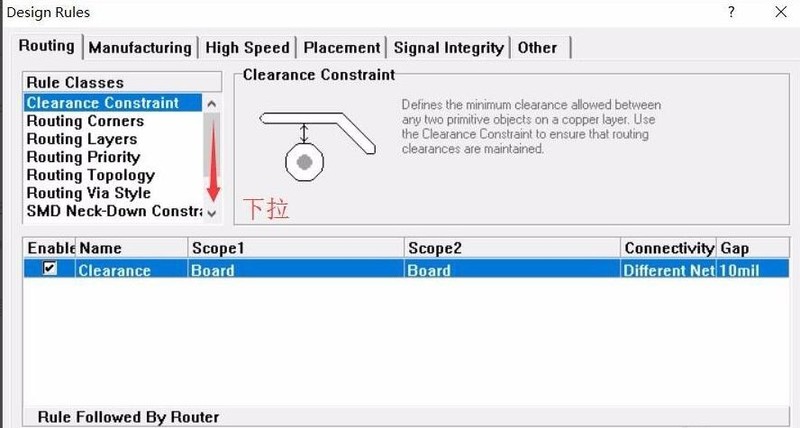

然后,开启后,滑动滚动条至底部,如图所示。

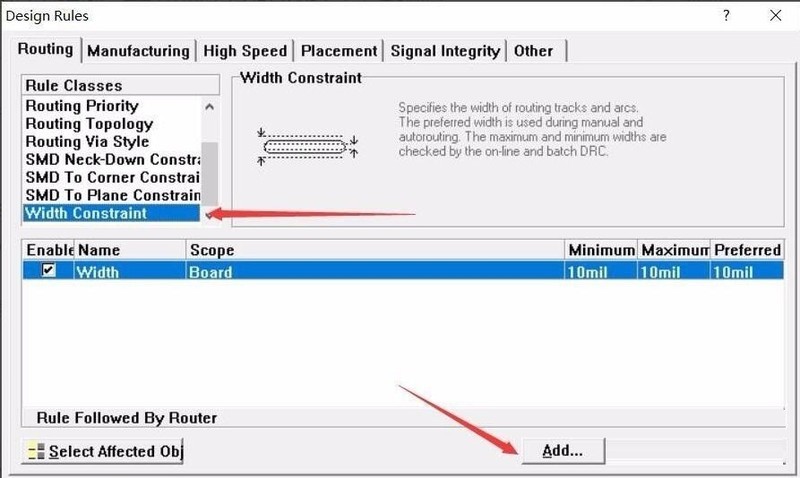

单击选中【Width Constraint】,鼠标选择【Add】选项,如图所示。

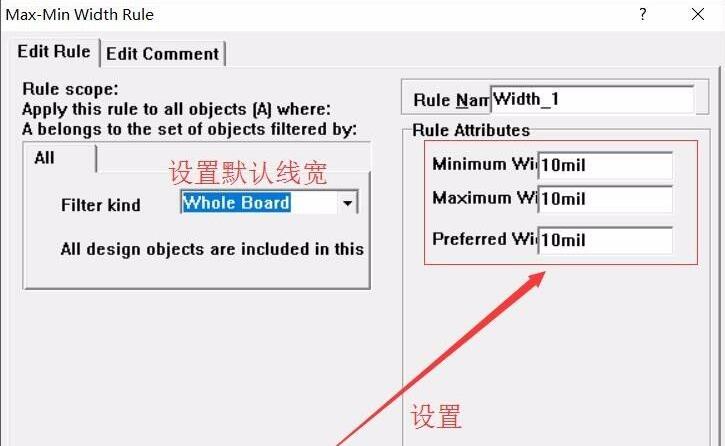

进入后,我们会看到【Whole Board】选项,(注:该选项设置所有线的默认宽度)

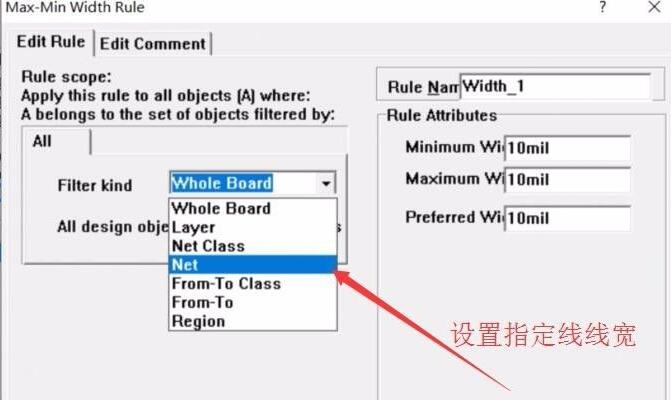

下拉后选择【Net】,其中可以设置你已经导入的线的类型(例如:GND VCCD等你已经导入的线)

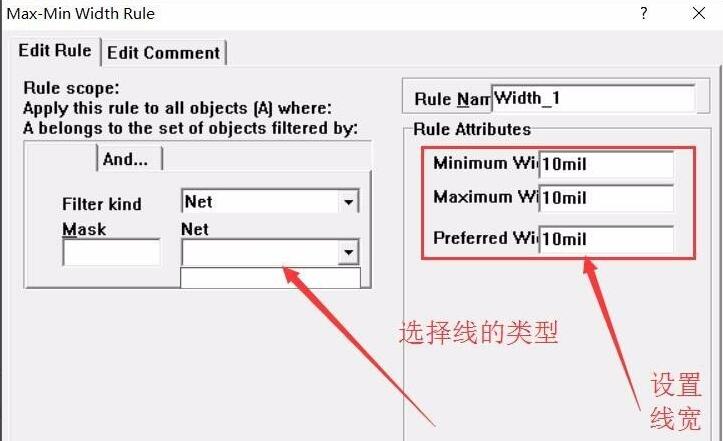

在Net中选择你的线的类型,由于小迹这里没有导入pcb所以没有可以挑选的项目,如图所示。

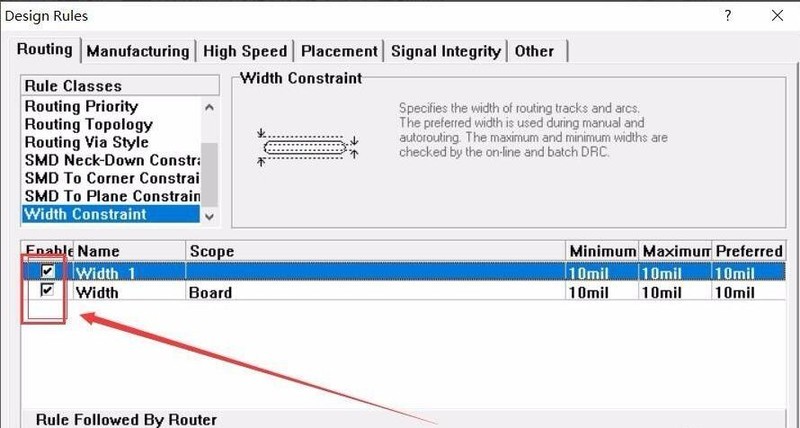

最后,完成后点击【ok】会自动退出至图中界面可以查看你添加的线类型及个数,如图所示。
