Proe方向阵列创建环扣环模型的操作步骤
作者:CalmWind
时间:2024-05-26
浏览:3
1、新建一个文件。2、点击【插入】-【扫描】-【伸出项】,在TOP平面绘制如下轨迹。3、进行如下设置。4、绘制如下截面。5、在余下的两个基准平面创建步骤2一样的特征(可偏移中心点10mm)。6、将三个扫描特征进行【组】。7、在模型树选择【组】,鼠标右击选择【阵列】,阵列类型为方向。8、选择FRONT平面作为第一方向参照,RIGHT平面作为第二方向参照,数量均为5,成员之间的间距为80。9、点击勾号完成。
1、新建一个文件。
2、点击【插入】-【扫描】-【伸出项】,在TOP平面绘制如下轨迹。

3、进行如下设置。

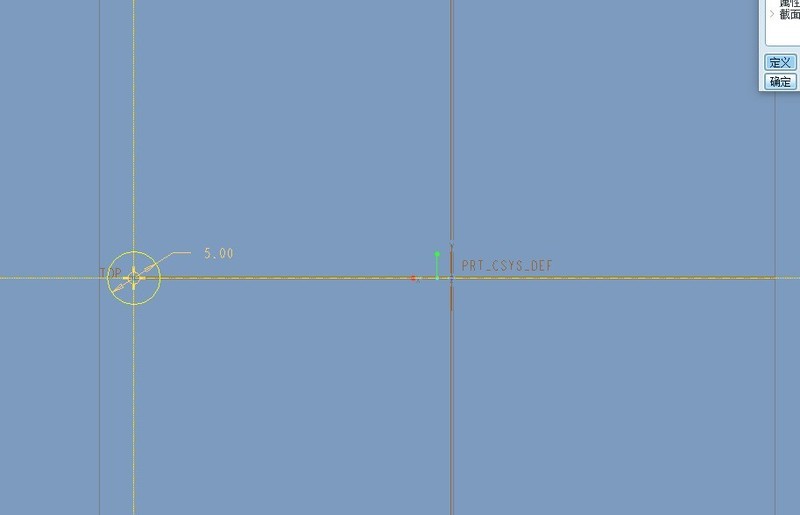

4、绘制如下截面。

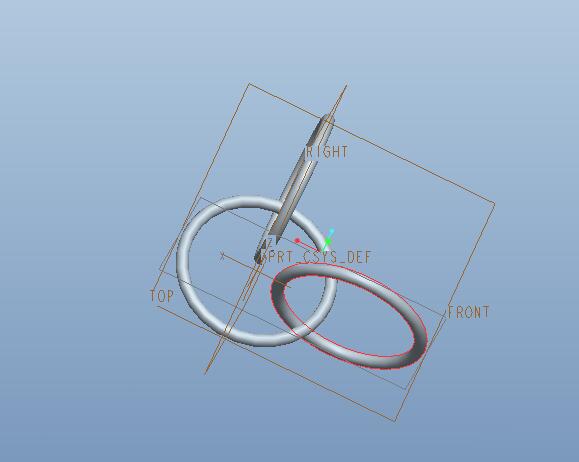

5、在余下的两个基准平面创建步骤2一样的特征(可偏移中心点10mm)。

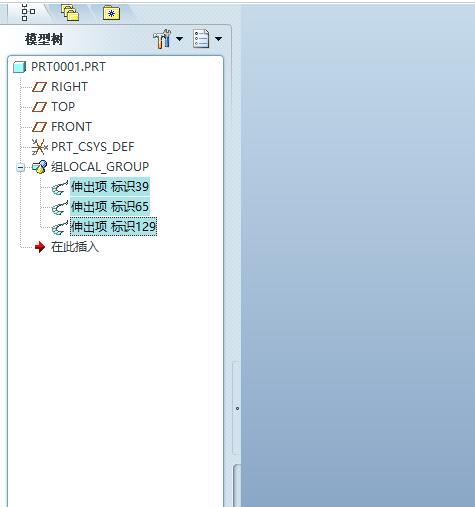

6、将三个扫描特征进行【组】。

7、在模型树选择【组】,鼠标右击选择【阵列】,阵列类型为方向。

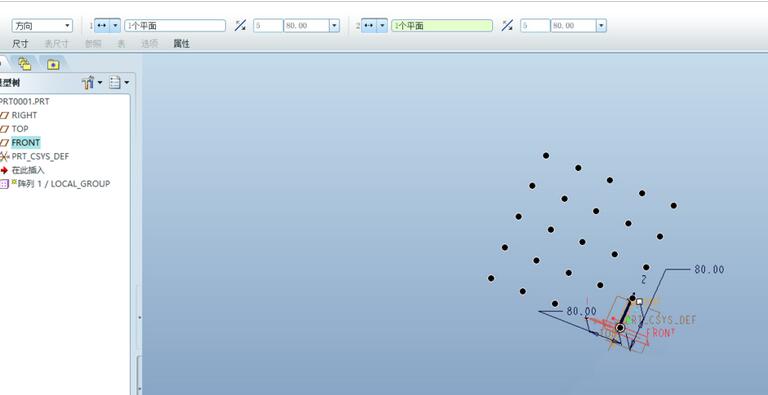

8、选择FRONT平面作为第一方向参照,RIGHT平面作为第二方向参照,数量均为5,成员之间的间距为80。

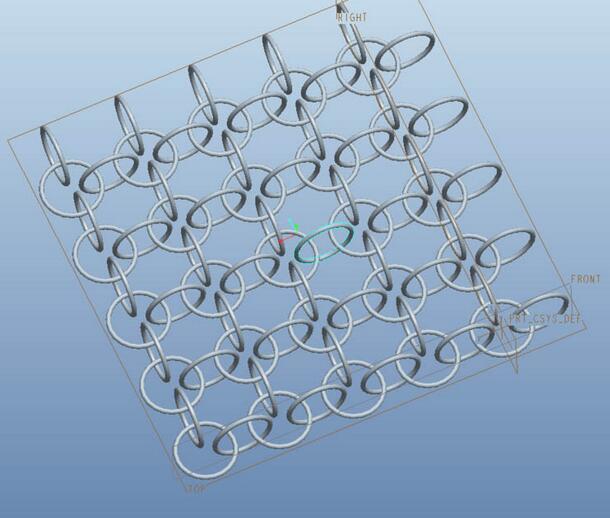

9、点击勾号完成。
