Revit绘制一个可以参变的八边形部件的操作方法
作者:RiverSoul
时间:2025-05-03
浏览:8
1.点击【创建】选项卡下的【拉伸】命令,使用【外接多边形】命令在圆心处绘制八边形。2.选择【注释】选项卡下的【对齐】命令标注八边形边长,并为其添加参数名称为【八边形边长】,(注:标注尺寸时要选端点进行对齐标注,并且要选择中心线将边长等分)。3.将另外三边边长用同样的方法进行标注,如下图所示(注:此时,同样要选择端点进行对齐)。4.标注另外两个端点之间的距离,添加尺寸与中心线等分,将两个点之间的距离并命名为【八边形直径】。5.打开【族类型】对话框,编辑公式八边形直径=cos(45°)*八边形边长*2+八边形
本文目录

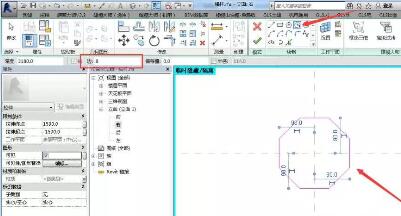

1.点击【创建】选项卡下的【拉伸】命令,使用【外接多边形】命令在圆心处绘制八边形。

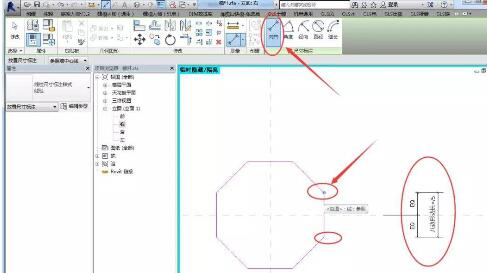

2.选择【注释】选项卡下的【对齐】命令标注八边形边长,并为其添加参数名称为【八边形边长】,(注:标注尺寸时要选端点进行对齐标注,并且要选择中心线将边长等分)。

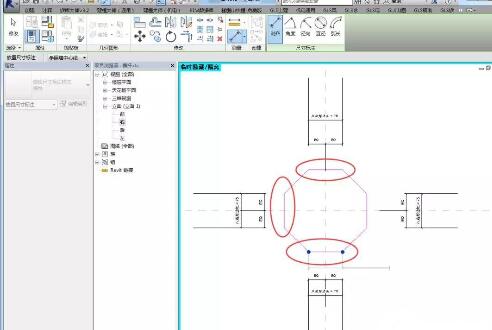

3.将另外三边边长用同样的方法进行标注,如下图所示(注:此时,同样要选择端点进行对齐)。

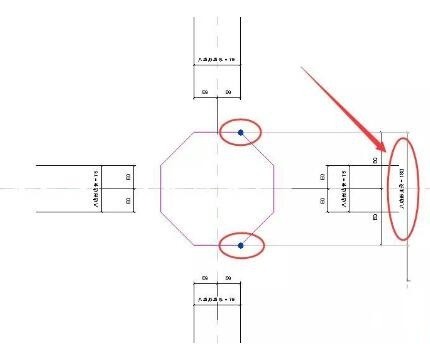

4.标注另外两个端点之间的距离,添加尺寸与中心线等分,将两个点之间的距离并命名为【八边形直径】。

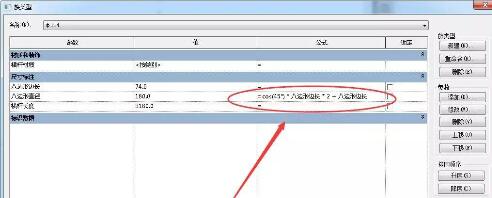

5.打开【族类型】对话框,编辑公式八边形直径=cos(45°) * 八边形边长 * 2 + 八边形边长,如图所示。

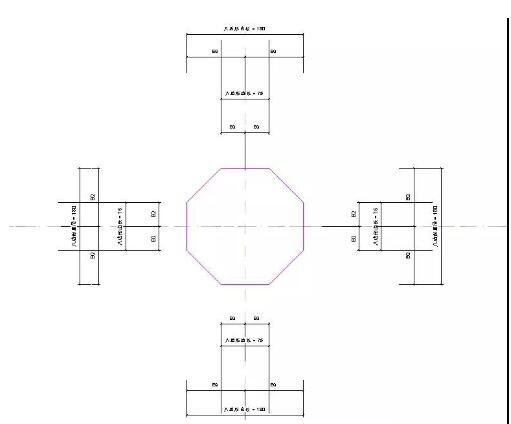

6.最后在将另外的三边按照同样的方式标注【八边形直径】尺寸。
