UG8.0中何创建刀具的详细方法介绍
作者:SoftHope
时间:2025-05-02
浏览:165
首先打开UG8.0软件,新建一个【加工】模块,如下图所示。在菜单栏中,点击【创建刀具】快捷键命令。或者通过通过点击【插入—刀具】命令,进入创建刀具对话框。在【类型】选项,选择"mill_contour(铣削轮廓)",【刀具子类型】选项,里边有平底铣刀,球头铣刀,锥度刀,T型刀等常用的加工刀具,这里选择箭头所示的平底铣刀。刀具【位置】选项,设为默认,【刀具名称】根据个人习惯,例如创建直径12的铣刀,那么此处为【mill-12】,点击确定。进入铣刀参数的设置。我们把刀具直径值更改为12,刀具长度和刀刃长度数值
本文目录

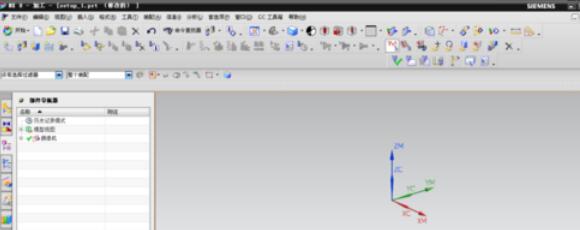

首先打开UG8.0软件,新建一个【加工】模块,如下图所示。

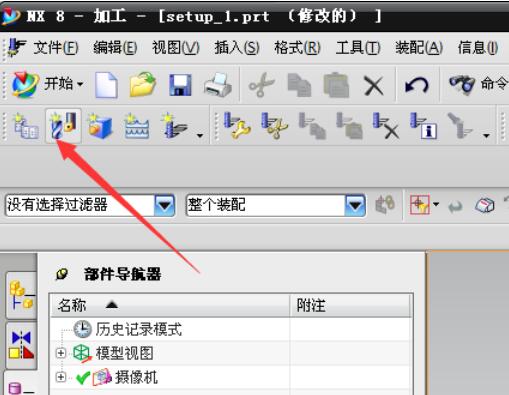

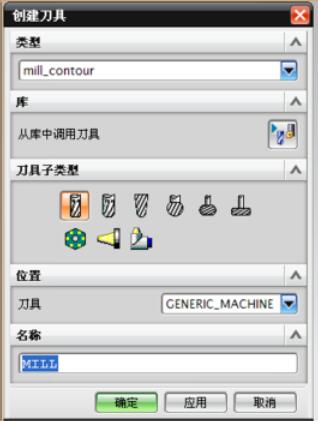

在菜单栏中,点击【创建刀具】快捷键命令。或者通过通过点击【插入—刀具】命令,进入创建刀具对话框。

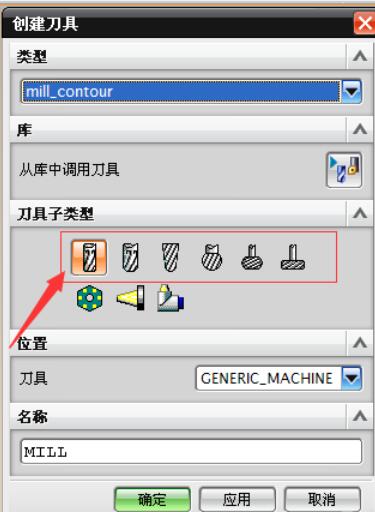

在【类型】选项,选择"mill_contour(铣削轮廓)",【刀具子类型】选项,里边有平底铣刀,球头铣刀,锥度刀,T型刀等常用的加工刀具,这里选择箭头所示的平底铣刀。

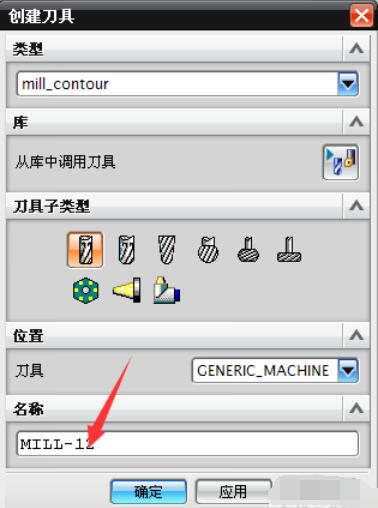

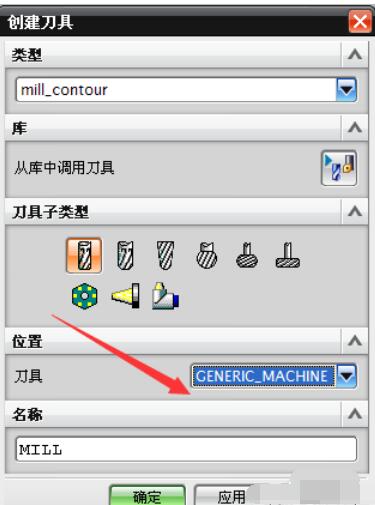

刀具【位置】选项,设为默认,【刀具名称】根据个人习惯,例如创建直径12的铣刀,那么此处为【mill-12】,点击确定。

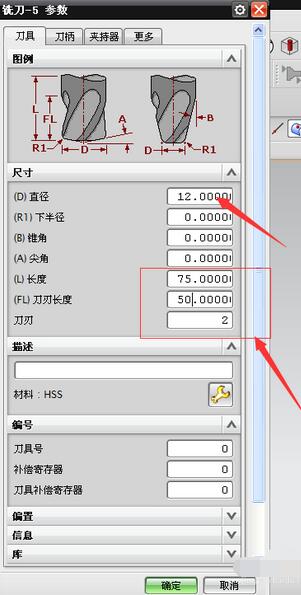

进入铣刀参数的设置。我们把刀具直径值更改为12,刀具长度和刀刃长度数值根据设计需要进行更改,其余选项默认为0。

在【刀具编号】中,如果一个加工中需要多把刀具,那么在此处都设置为1,以后再创建另外刀具依次为2,3...。【偏置】选项中,Z偏置设默认值0。

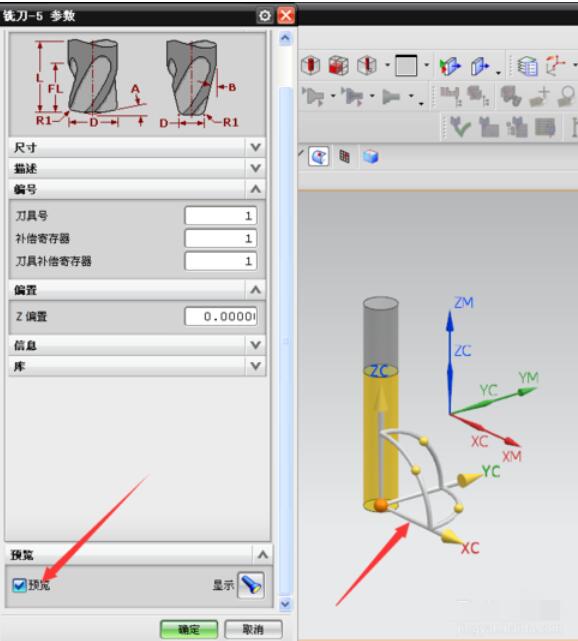

在点击【预览】的情况下,页面右侧会显示创建的刀具的结构形状,点击【确定】,完成刀具的创建。
